2.3.3. 组
为特定焊盘设定组，以按组选择焊盘或按组显示检测结果。可用于按组检查 SPCPlus 中的统计数据。
项 说明
“Coplanarity”（共面） 未使用（将被删除）
“ADD”（增加） 将选定焊盘作为组增加。
“Delete”（删除） 从列表中删除选定组。
“Exec”（实行） 未使用（将被删除）
2.3.4. 元件编号
显示/修改/编辑选定的元件编号。
项 说明
“CAD Refresh”
（CAD 刷新）
显示元件编号和轮廓线。
“Set”（设定）
输入当板包含多个拼板且存在仅针对一个拼板的 CAD
时的拼板信息。
“Modify”（修改） 修改选定焊盘的元件编号
“Pin”（引脚） 在屏幕上显示引脚编号。
“Edit”（编辑） 编辑从列表中选定的元件编号
“Find”（查找） 搜索具有指定元件编号的焊盘
32 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.

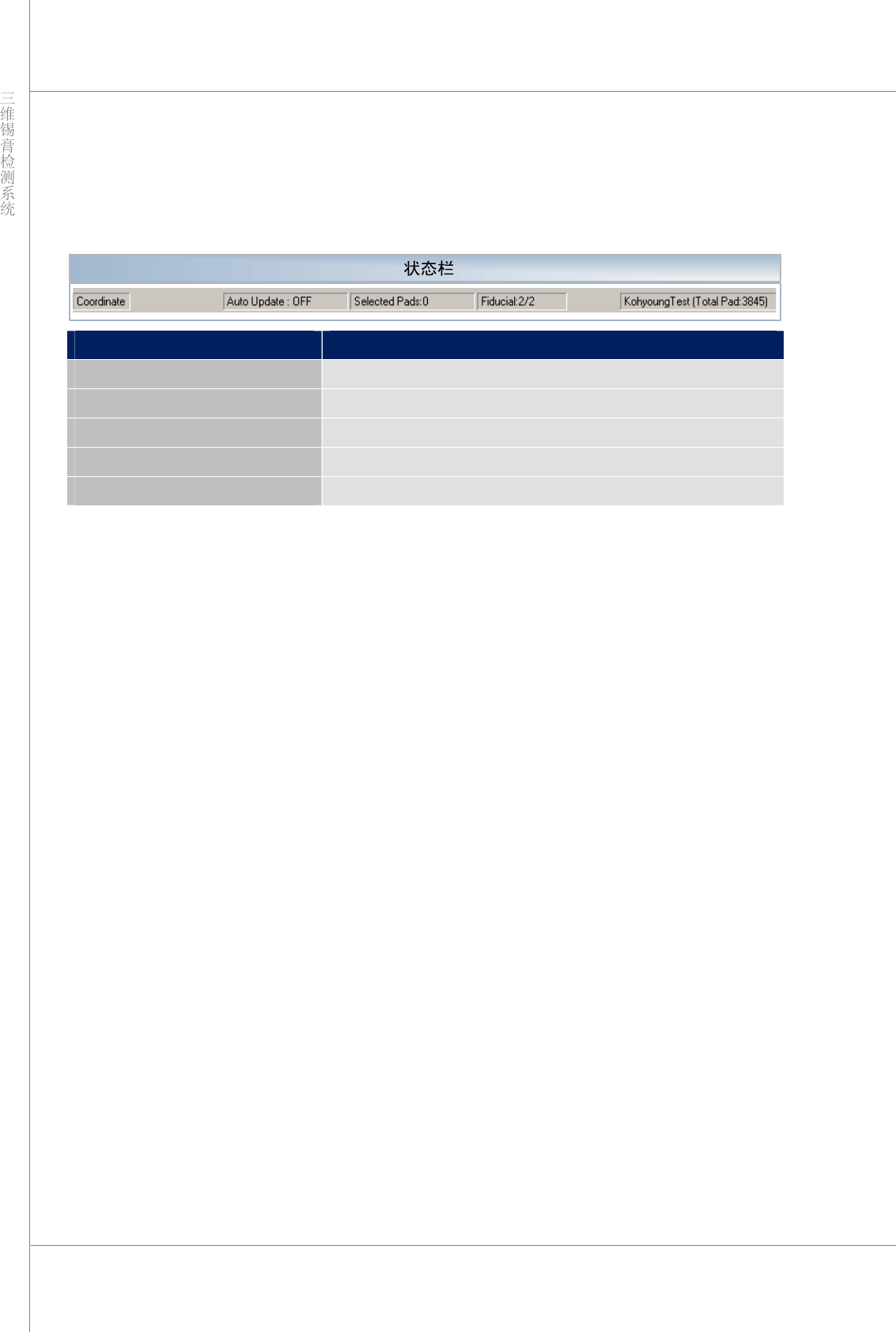

2.4. 状态栏
位于屏幕底部的状态栏显示焊盘信息，例如，焊盘数量、焊盘位置和在 CEditor™ 中的文件名。
项 说明
“Coordinate”（坐标） 坐标：显示选定焊盘上的各种信息。
“Auto Update”（自动更新） 显示尺寸库自动更新的打开/关闭状态。
“Selected Pads”（选定焊盘） 显示在主视图中选定的焊盘数量。
“Fiducial”（基准点） 显示当前基准点的数量/基准点总数。
“Total Pad”（焊盘总数） 显示在注册元件编号时 CAD 的文件名和焊盘数量。
程序员手册 | 33

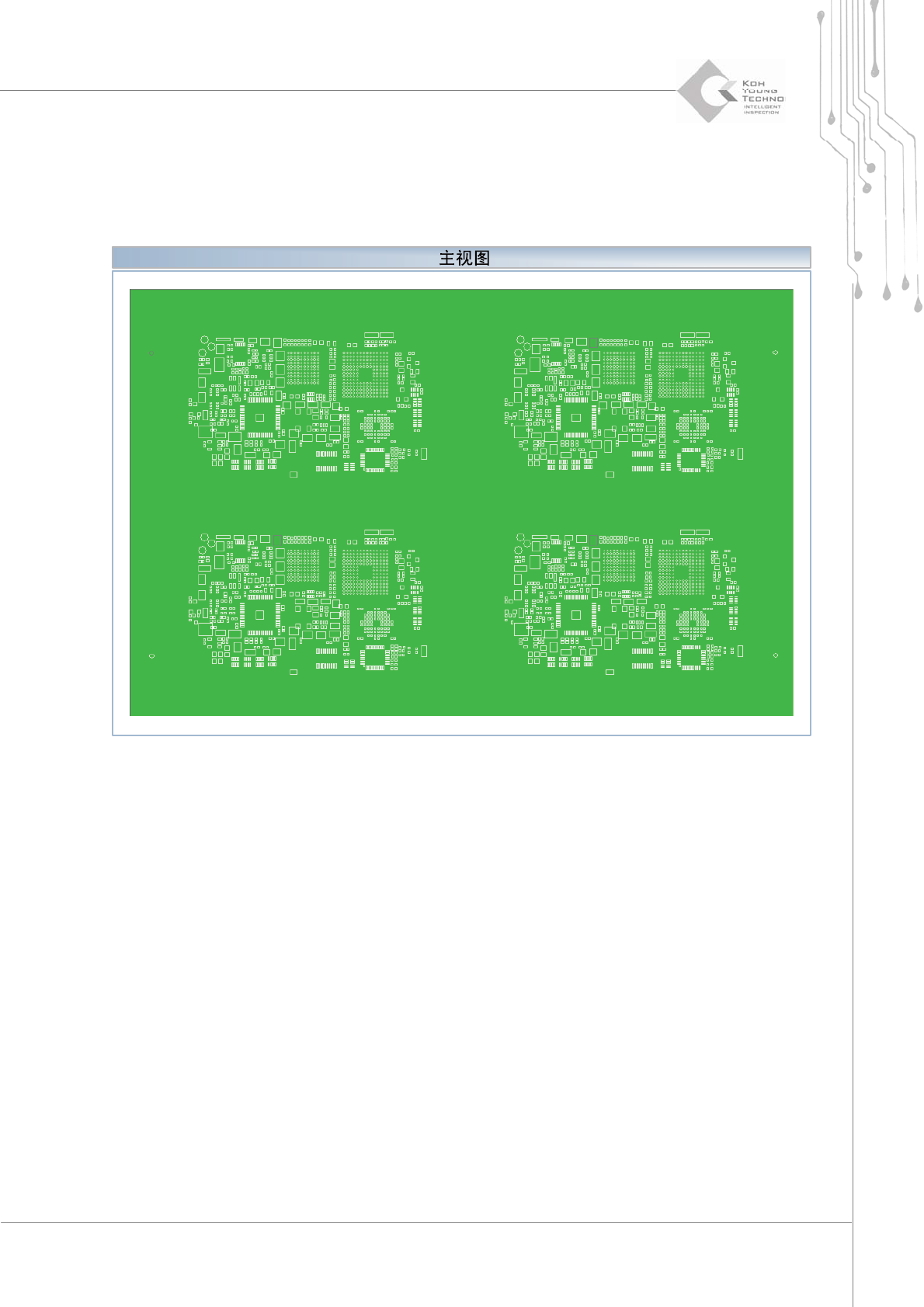

2.5. 主视图
CEdito r ™ 的主视图是一个在载入 Pad(*.pad) 和 CAD 文件后显示焊盘信息的区域。
2.5.1. 主视图上的基本操作
在主视图上，可通过执行以下操作查看 PCB 视图：
¾ 在主视图上单击并按住鼠标，上下滚动鼠标滚轮可进行放大或缩小。
¾ 在主视图上单击并按住鼠标滚轮，移动鼠标可移至要查看的位置。
¾ 可在主视图右下方的缩略图屏幕中，通过放大或缩小查看在主视图上的当前位置。
¾ 在主视图右下方的缩略图屏幕上单击某点，可查看在主视图中的指定位置。
