程序员手册 | 35 ¾ “ Pa ds ”（焊盘）：这是用于焊盘选择的新菜单，增加了检测条件选择。可在 PCB 视图上单击 鼠标右键查看该菜单。 “ Unselect All ”（取消全 选）：取消选中所有选定焊盘。 “ Select same pads ”（选择同类焊盘）：选择与选定焊盘同类的所有其他焊 盘。 “ Cha nge Condition ”（更改条件）：显示用于 更改检测条件的窗口。 …
34 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.

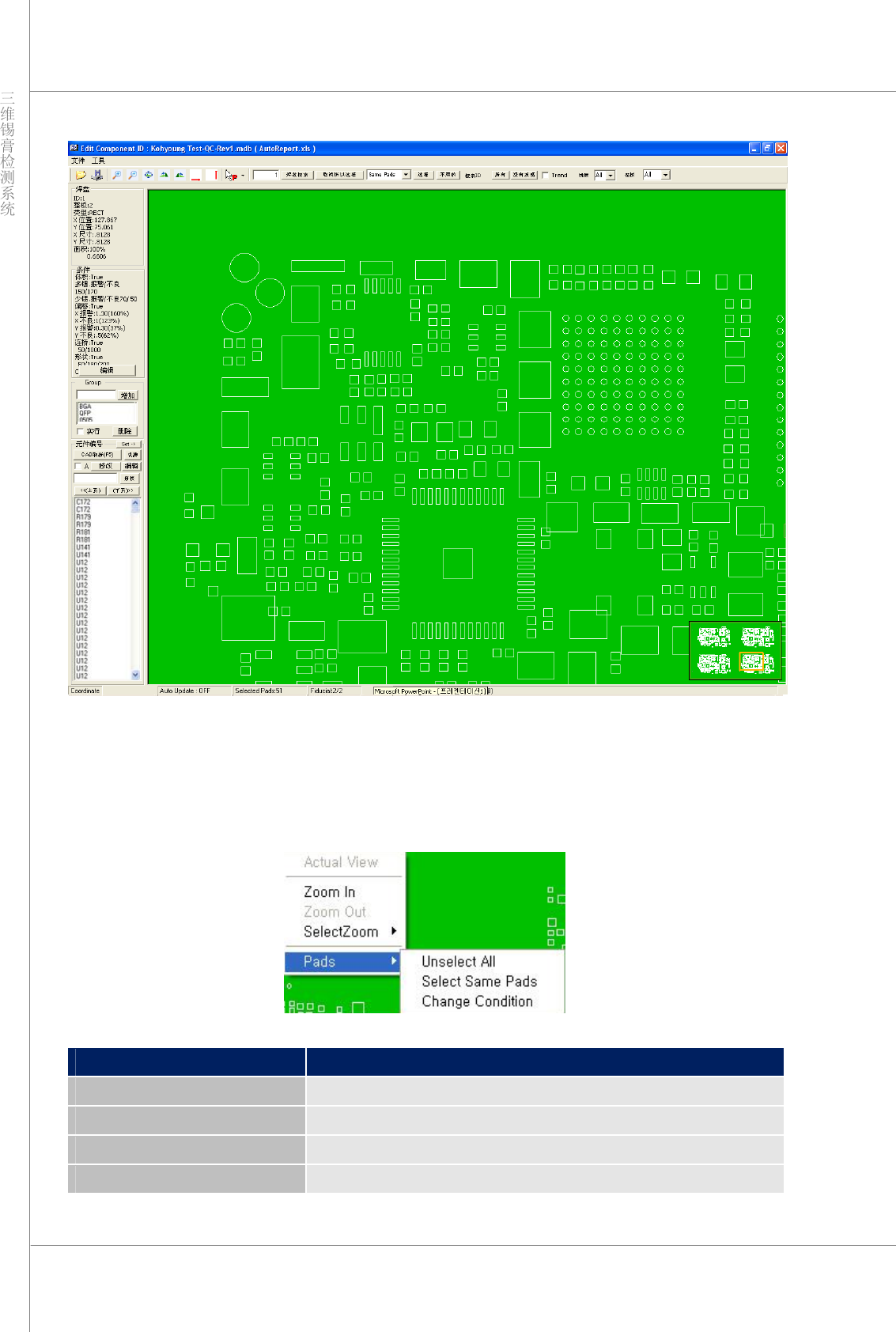

2.5.2. 主视图中的弹出菜单
在主菜单中，单击鼠标右键显示弹出菜单。详细说明如下。
标题 说明
“Actual View”（实际视图） 显示 PCB 的实际尺寸。
“Zoom in/out”（放大/缩小） 逐步放大/缩小主视图屏幕
“Select Zoom”（选择缩放） 选择所需的缩放比率（2x 至 8x）。
“Pads”（焊盘） 与菜单栏的“鼠标模式”具有相同功能。
程序员手册 | 35
¾ “Pads”（焊盘）：这是用于焊盘选择的新菜单，增加了检测条件选择。可在 PCB 视图上单击
鼠标右键查看该菜单。
“UnselectAll”（取消全选）：取消选中所有选定焊盘。
“Selectsamepads”（选择同类焊盘）：选择与选定焊盘同类的所有其他焊盘。
“ChangeCondition”（更改条件）：显示用于更改检测条件的窗口。

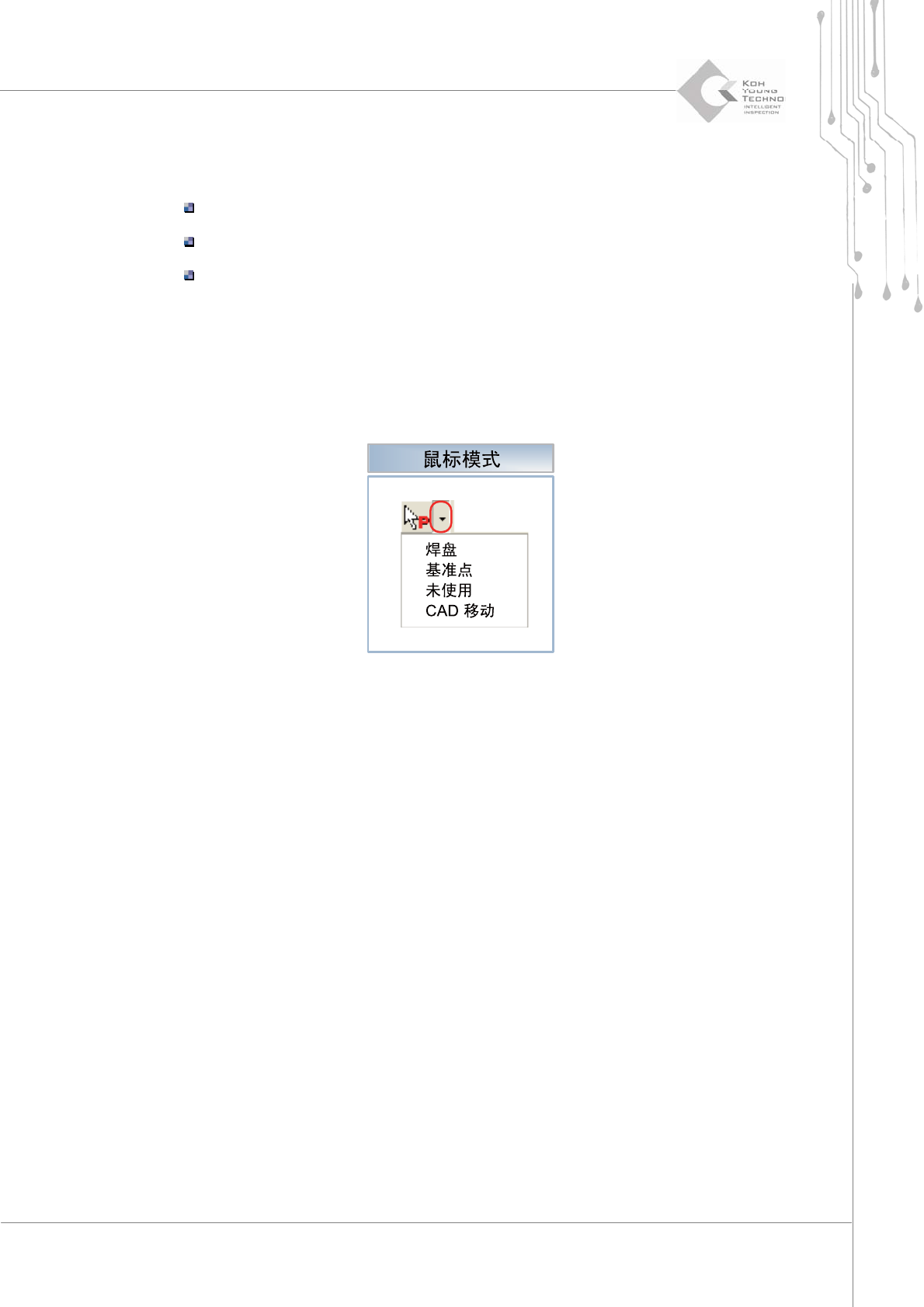

2.5.3. 主视图示例
在工具栏中选择不同的鼠标模式可激活 CEditor™ 程序主视图中的功能。具有选定鼠标模式的功能如下。
¾ “Pad”（焊盘）模式
¾ “Fiducial”（基准点）模式
¾ “Unused ”（未使用）模式
¾ “CADmov e”（CAD 移动）模式
更多说明，请参见“ 2.2. 工具栏”中的“鼠标模式”。
36 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.

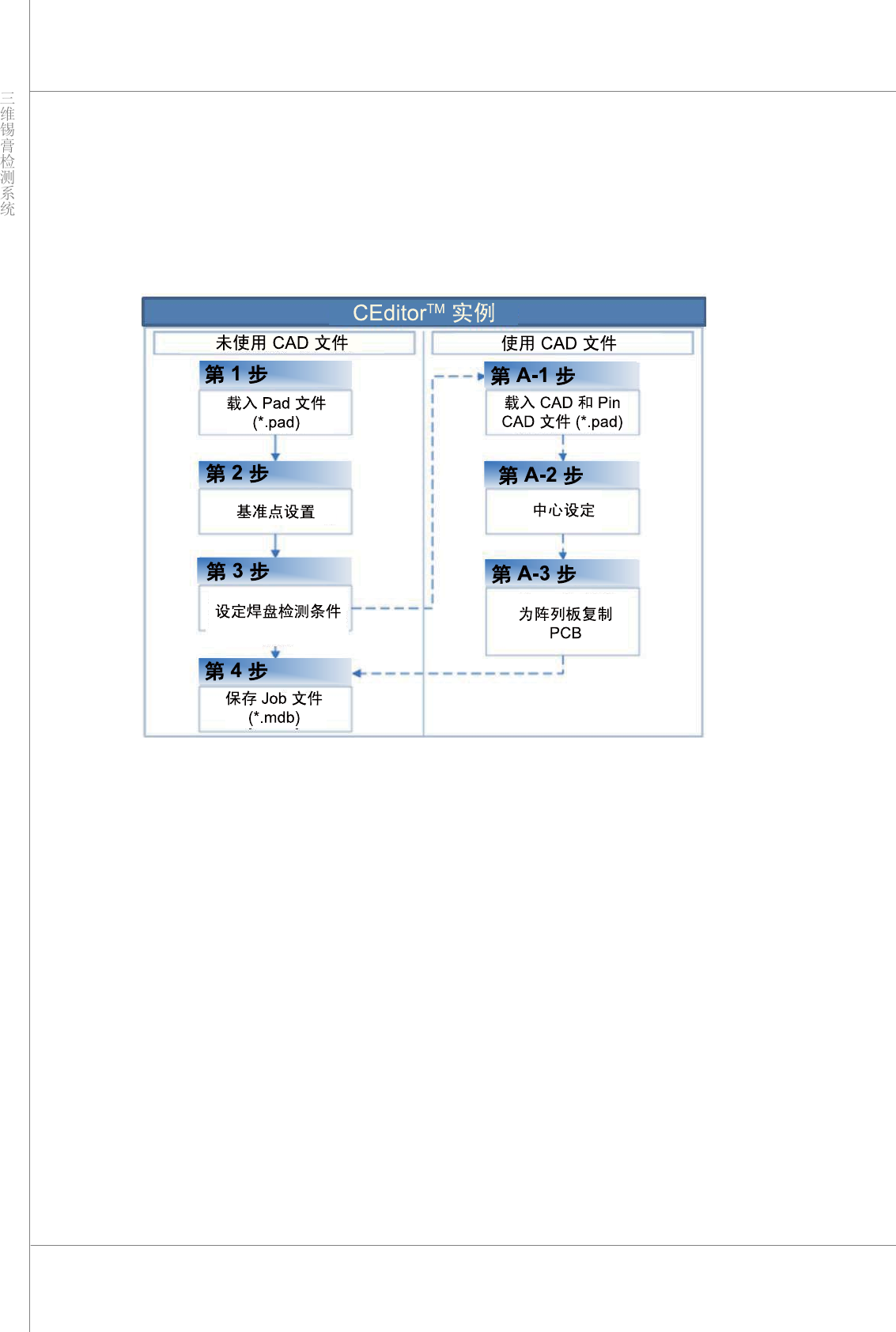

3. CEDITOR™ 实例
本章中的“CEditor™ 实例”显示了导出 Pad 文件 (*.pad) 用于创建 Job 文件 (*.mdb) 的具体步骤，相
关内容在“ 1. CEditor™ 简介”和“ 2. CEditor™ 功能”中有过介绍和说明。本示例可指导用户更有效地
操作 CEditor™ 程序。
上图显示了 CEditor™ 的基本步骤。基本步骤如下所述，另请参见上方左侧的图示。
¾ 载入 Pad 文件，
¾ 基准点设置，
¾ 设定对焊盘的检测条件，
¾ 保存 Job 文件。
上方右图中的其他步骤 (STEPA‐1~STEP A‐3) 是对元件编号进行编译，以获得 3DInspector™ 的精确统
计数据。
