36 | 第 3 章 CEditor TM 版本 1.2 K OH Y OUNG T ECHNOLOGY I NC . 3. CE DIT OR ™ 实例 本章中的“ CEditor™ 实例”显示了导出 Pa d 文件 (*.pad) 用于创建 Job 文件 (*.mdb) 的具体步骤，相 关内容在“ 1. CEditor™ 简介”和“ 2. CEditor™ 功能”中有过介绍和说明。…
程序员手册 | 35
¾ “Pads”（焊盘）：这是用于焊盘选择的新菜单，增加了检测条件选择。可在 PCB 视图上单击
鼠标右键查看该菜单。
“UnselectAll”（取消全选）：取消选中所有选定焊盘。
“Selectsamepads”（选择同类焊盘）：选择与选定焊盘同类的所有其他焊盘。
“ChangeCondition”（更改条件）：显示用于更改检测条件的窗口。
2.5.3. 主视图示例
在工具栏中选择不同的鼠标模式可激活 CEditor™ 程序主视图中的功能。具有选定鼠标模式的功能如下。
¾ “Pad”（焊盘）模式
¾ “Fiducial”（基准点）模式
¾ “Unused ”（未使用）模式
¾ “CADmov e”（CAD 移动）模式
更多说明，请参见“ 2.2. 工具栏”中的“鼠标模式”。
36 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
3. CEDITOR™ 实例
本章中的“CEditor™ 实例”显示了导出 Pad 文件 (*.pad) 用于创建 Job 文件 (*.mdb) 的具体步骤，相
关内容在“ 1. CEditor™ 简介”和“ 2. CEditor™ 功能”中有过介绍和说明。本示例可指导用户更有效地
操作 CEditor™ 程序。
上图显示了 CEditor™ 的基本步骤。基本步骤如下所述，另请参见上方左侧的图示。
¾ 载入 Pad 文件，
¾ 基准点设置，
¾ 设定对焊盘的检测条件，
¾ 保存 Job 文件。
上方右图中的其他步骤 (STEPA‐1~STEP A‐3) 是对元件编号进行编译，以获得 3DInspector™ 的精确统
计数据。
程序员手册 | 37

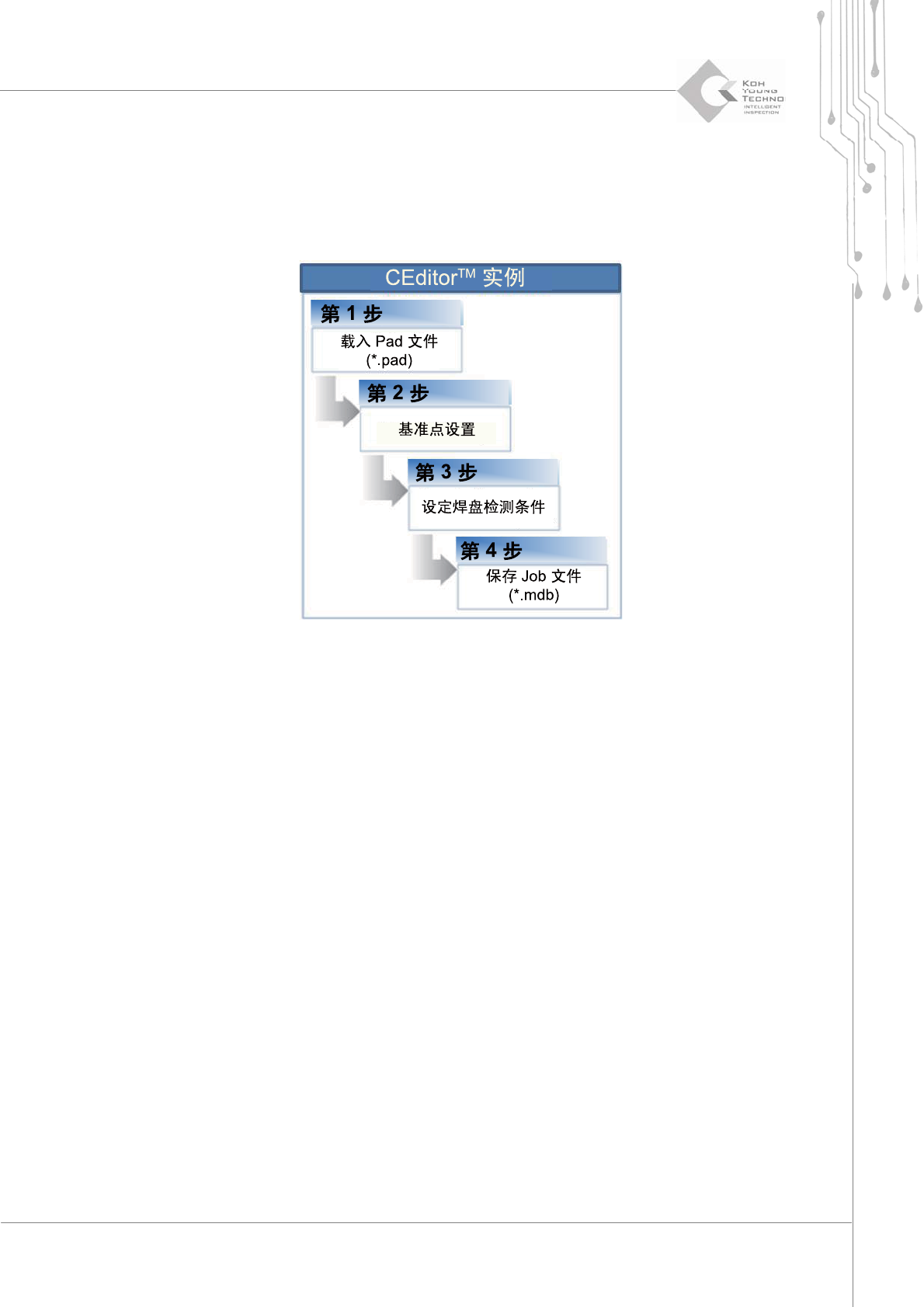

3.1. 基本步骤
CEdito r ™ 中的基本步骤如下图所示。CEditor™ 的输入文件是通过 ePM‐SPI™ 程序生成的 Pad 文件
(*.pad) 。从 CEditor™ 输出的文件是 Job 文件 (*.mdb)，它将作为 3DInspector™ 的输入文件。
下页对 CEditor™ 的基本步骤进行了详细说明。上图是不应用 CAD 文件的情况。有关编译元件编号以
获得 3DInspector™ 的精确统计数据的其他步骤将在“ 3.2. 编译（增加）CAD 文件”中介绍。
