40 | 第 3 章 CEditor TM 版本 1.2 K OH Y OUNG T ECHNOLOGY I NC . 3.1.2. 基准点设置 要在 3D Inspector™ 中分配用于检测的基准点，必须在鼠标模式中选择“ Fiducial ”（基准点）模式。 在鼠标处于“ Fid ucial ”（基准点）模式时，选择要分配作为基准点的焊盘。（选定焊 盘的颜色将变为黄 色）。 注： 要取消已分配的基准点，请在鼠标…
程序员手册 | 39
打开 Pad 文件后，将弹出如右图所示的“PCBsetting ”（PCB 设定）窗口。
键入 PCB 名称、相应的板尺寸、钢网掩模厚度、拼板数和基准点。单击“Apply”（应用）按钮。

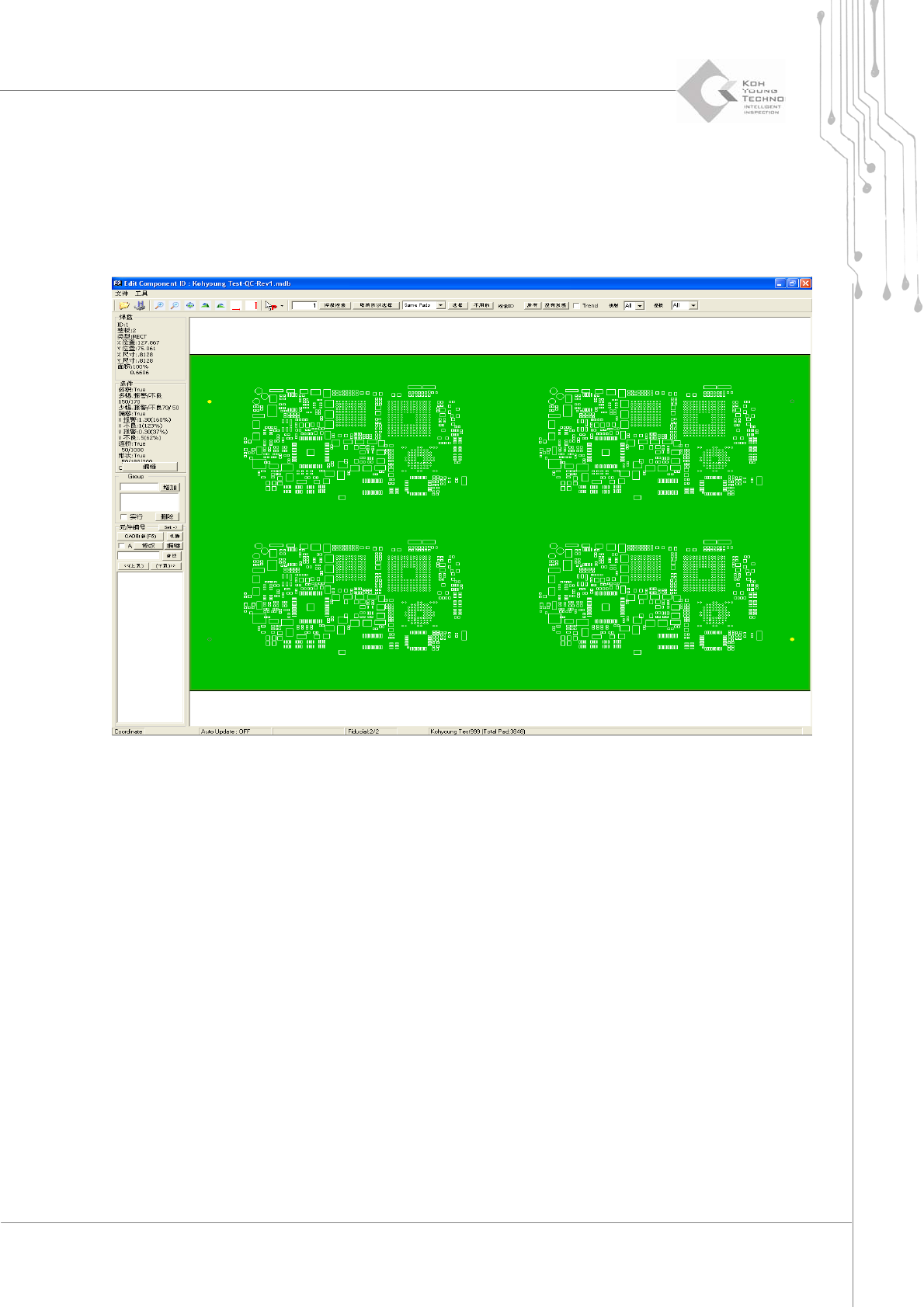

示例：在主视图中打开选定的 Pad 文件
在“PCB setting”（PCB 设定）窗口中，单击“Apply”（应用）按钮，此时将在主视图中打开选定的
Pad 文件。
40 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
3.1.2. 基准点设置
要在 3DInspector™ 中分配用于检测的基准点，必须在鼠标模式中选择“Fiducial”（基准点）模式。
在鼠标处于“Fid ucial”（基准点）模式时，选择要分配作为基准点的焊盘。（选定焊盘的颜色将变为黄
色）。
注：要取消已分配的基准点，请在鼠标处于“Fiducial”（基准点）模式时在已分配作为基准点的焊盘上单
击鼠标右键，或选择“Unused”（未使用）模式并在已分配作为基准点的焊盘周围拖动鼠标，同时保持单
击鼠标右键。
程序员手册 | 41
3.1.3. 更改焊盘检测条件

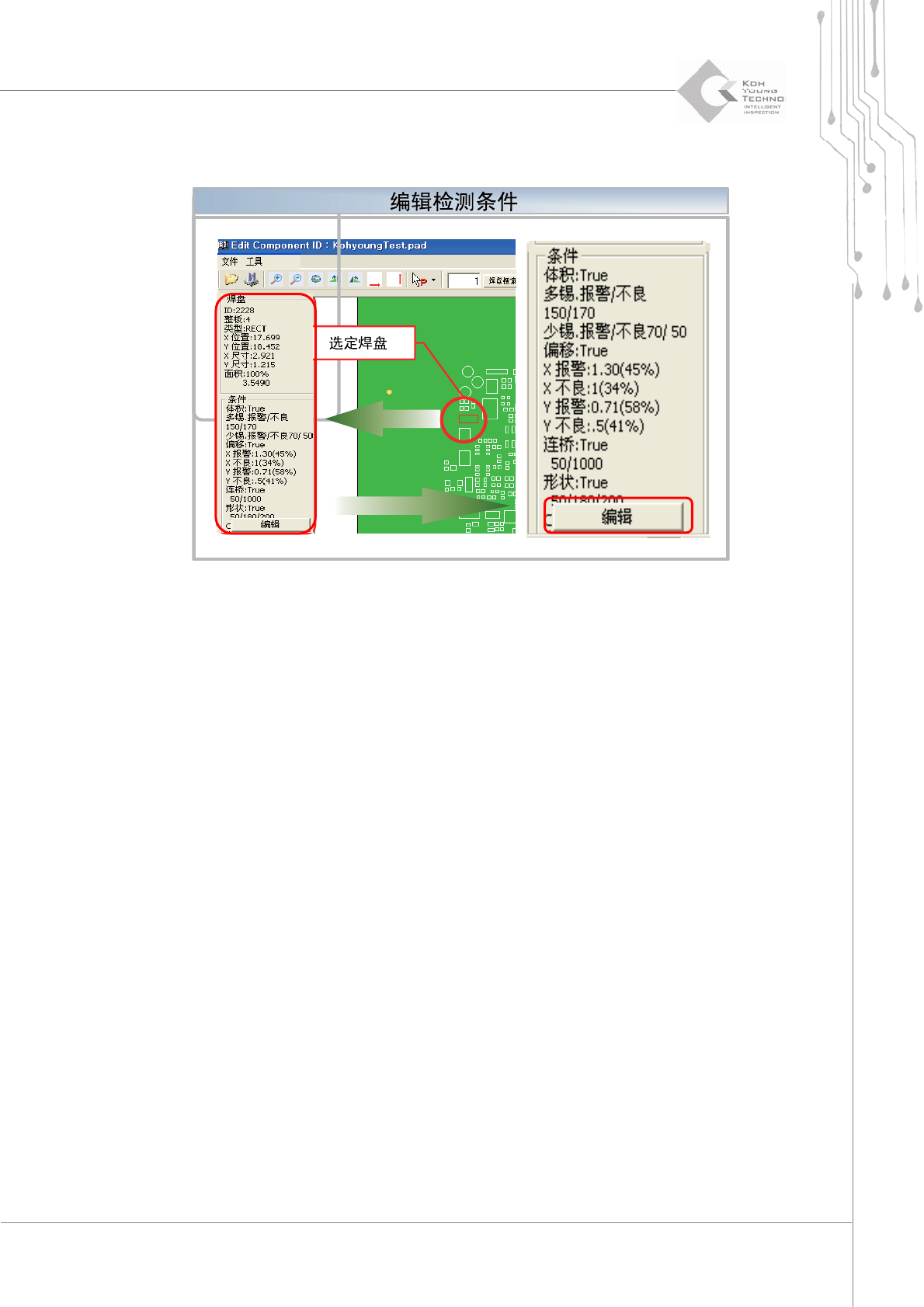

选择要对其检测条件进行编辑的焊盘。在工作空间单击“Edit”（编辑）按钮，打开“Change Pad
InspectionCondition”（更改焊盘检测条件）对话框。
