程序员手册 | 43
3.1.4. 载入 CAD 或 PIN CAD 文件（可选）
这不是 CEditor™ 中必不可少的步骤。这是对元件编号的编译，用于获取 3D Inspector™ 的精确统计数
据（例如，部件的缺陷类型）。详细步骤将在“ 3.2. 编译（增加）CAD 文件”中介绍。因此，如果 CAD
或 PinCAD 文件不存在，请执行保存 Job 文件的步骤。
3.1.5. 保存 JOB 文件

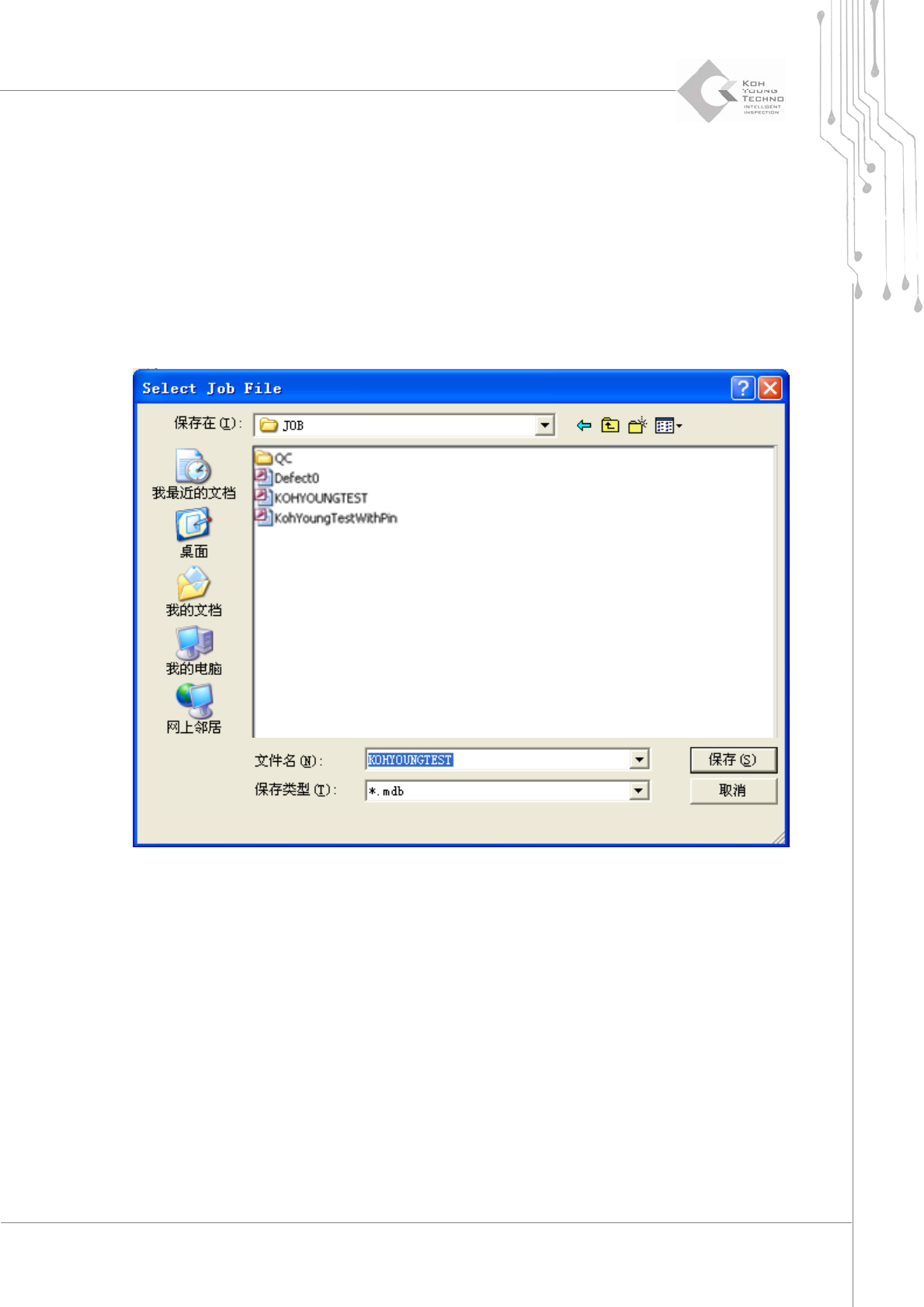

选择用于保存 Job 文件 (*.mdb) 的文件夹，并单击“保存”按钮进行保存。
44 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
3.2. 编译（增加）CAD 文件
本部分将在“ 3.1. 基本步骤”说明的基础上，介绍“编译（增加）CAD 文件”的步骤。本章节的目的是让用
户能够在相应的焊盘上增加元件编号，以获取 3D In spector ™ 的更精确统计数据。可按照每个部件或每个
元件（分组部件）区分统计数据。因此，可通过添加元件编号或 Pin CAD 信息来分析检测数据，以便从
PCB 检测中收集更多详细数据。
图 3-1. 增加 CAD 文件的步骤
要编译（增加）CAD 文件，请先在 CEditor™ 中执行第 1 步（载入 Pad 文件），此步骤在先前章节
“ 3.1. 基本步骤”中已经介绍过。然后，如上图所示执行第 2 ~ 5 步。详细说明在下页介绍。（不包括第 1
步。）
程序员手册 | 45
3.2.1. 载入 CAD 或 PIN CAD 文件
根据“ 3.1. 基本步骤”中的说明载入 Pad 文件。
图 3-2. 载入 CAD 或 Pin CAD 文件
载入 Pad 文件后（选定 Pad 文件将在主视图中显示），如右图所示，在“File”（文件）菜单中选择与
所需格式（例如，CAD、PinCAD、FABMASTERFATF）对应的菜单。
¾ 增加元件 CAD 时：在“File”（文件）菜单中选择“LoadCADFile”（载入 CAD 文件）
¾ 增加 Pin CAD 时：在“File”（文件）菜单中选择“Load Pin CAD File”（载入 Pin CAD
文件）
¾ 增加 FABMASTER FATF 时：在“File”（文件）菜单中选择“Import CAD File”（导入 CAD
文件）
注：对于 FABMASTER FATF，顶面和底面文件各自独立。要成功载入所需文件，必须使用合适的选项正
确载入每个文件。
