46 | 第 3 章 CEditor TM 版本 1.2 K OH Y OUNG T ECHNOLOGY I NC . “ Select Export File ”（选择导出文件） 对话框 图 3-3. “ Select Export File ”（选 择导出文件）对话框 选择并打开要增加的 CAD 文件。
程序员手册 | 45
3.2.1. 载入 CAD 或 PIN CAD 文件
根据“ 3.1. 基本步骤”中的说明载入 Pad 文件。
图 3-2. 载入 CAD 或 Pin CAD 文件
载入 Pad 文件后（选定 Pad 文件将在主视图中显示），如右图所示，在“File”（文件）菜单中选择与
所需格式（例如，CAD、PinCAD、FABMASTERFATF）对应的菜单。
¾ 增加元件 CAD 时：在“File”（文件）菜单中选择“LoadCADFile”（载入 CAD 文件）
¾ 增加 Pin CAD 时：在“File”（文件）菜单中选择“Load Pin CAD File”（载入 Pin CAD
文件）
¾ 增加 FABMASTER FATF 时：在“File”（文件）菜单中选择“Import CAD File”（导入 CAD
文件）
注：对于 FABMASTER FATF，顶面和底面文件各自独立。要成功载入所需文件，必须使用合适的选项正
确载入每个文件。
46 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
“Select Export File”（选择导出文件）对话框
图 3-3. “Select Export File”（选择导出文件）对话框
选择并打开要增加的 CAD 文件。
程序员手册 | 47
“Define CAD Format”（定义 CAD 格式）对话框

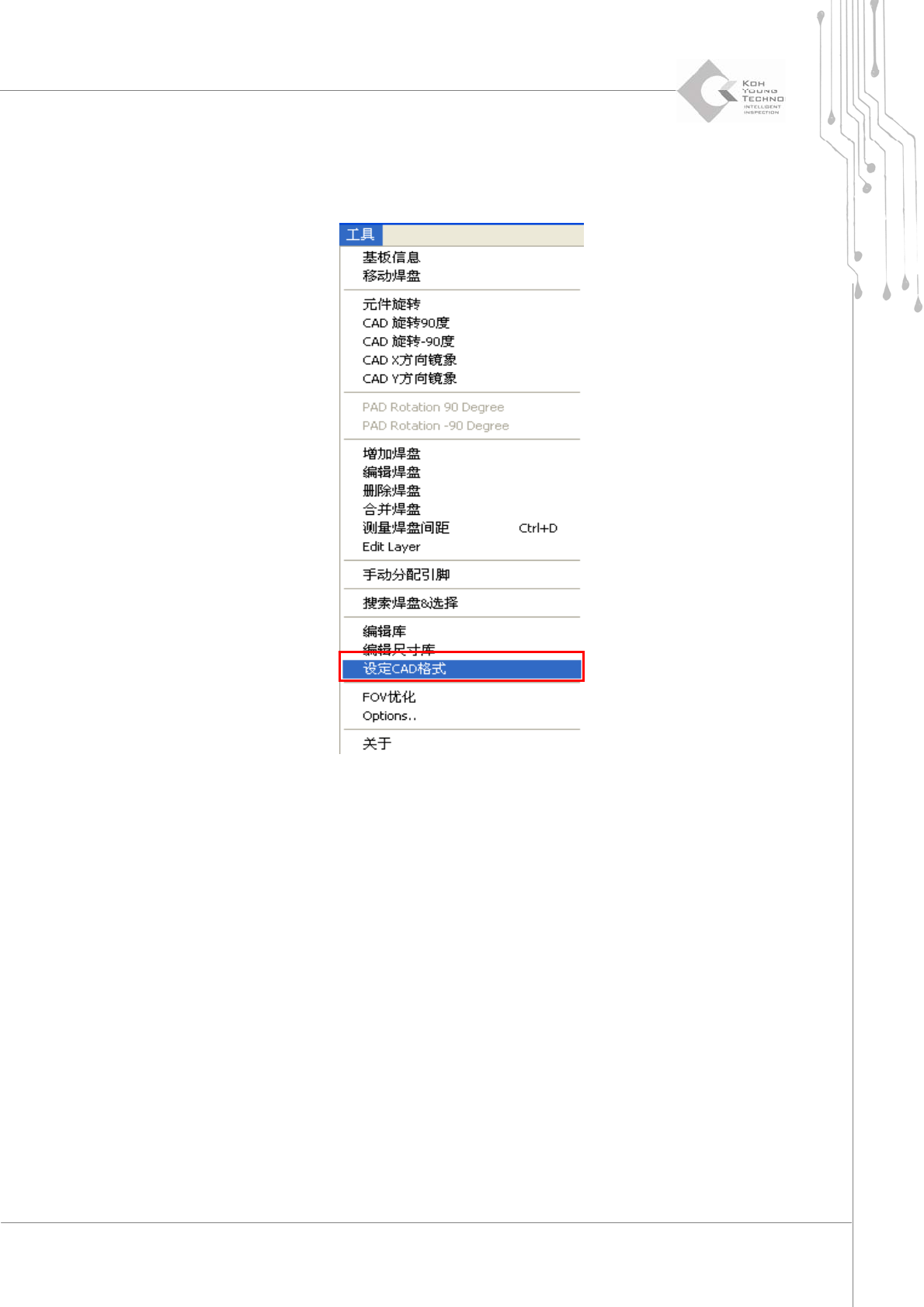

1) 最初载入 CAD 或 Pin CAD 文件时，在“Tools”（工具）菜单中选择“Set CAD Format”
（设定 CAD 格式）。
图 3-4. “Define CAD Format”（定义 CAD 格式）对话框
