“Define CAD Format”（定义 CAD 格式）对话框
1) 最初载入 CAD 或 Pin CAD 文件时，在“Tools”（工具）菜单中选择“Set CAD Format”
（设定 CAD 格式）。

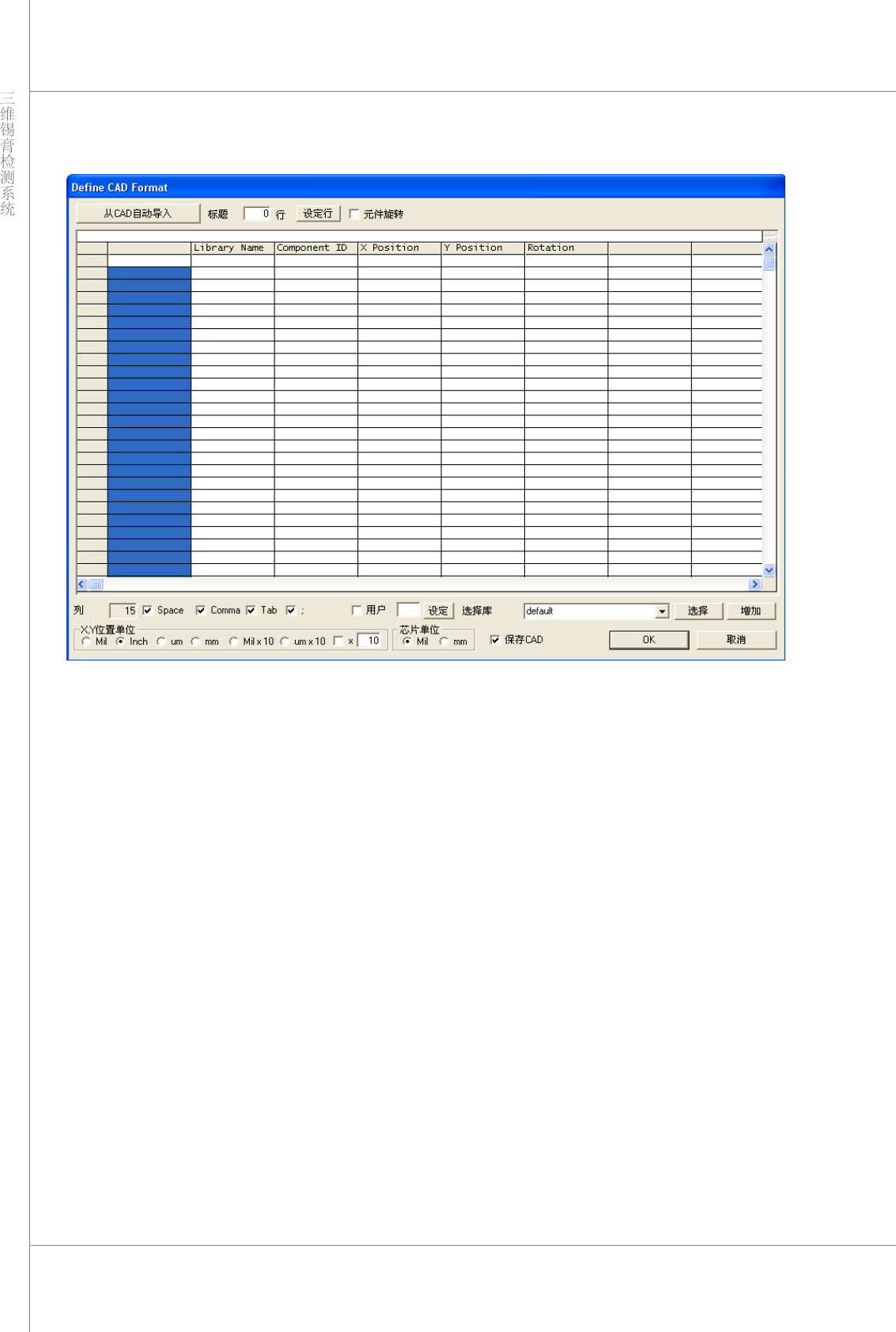

图 3-4. “Define CAD Format”（定义 CAD 格式）对话框
48 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
2) 下图显示了“DefineCADFormat”（定义 CAD 格式）对话框。
图 3-5. “Define CAD Format”（定义 CAD 格式）对话框 (1)
程序员手册 | 49
3) 首次载入 CAD 或 PinCAD 文件时，可单击鼠标键设定相应项的每一列。

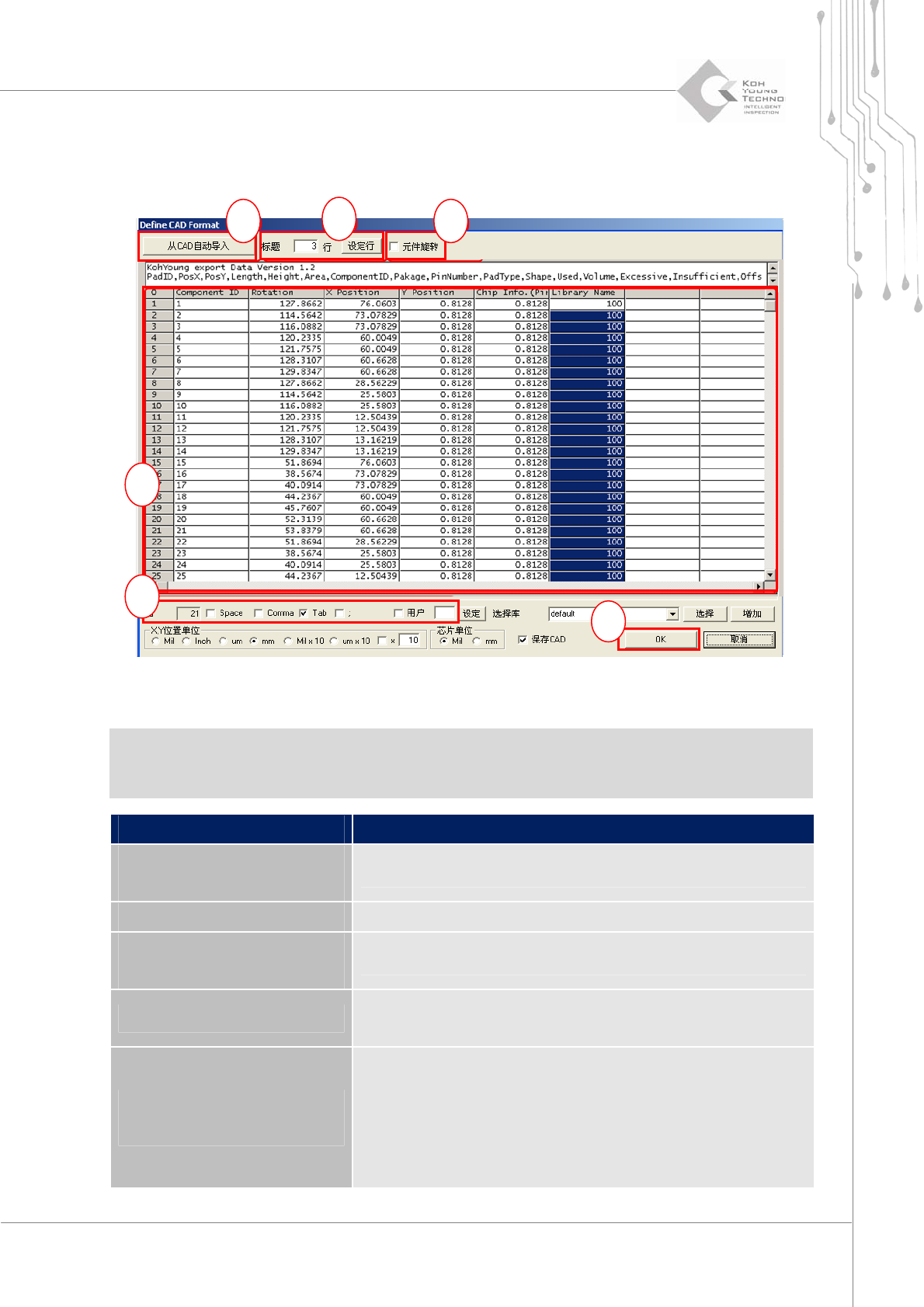

图 3-6. “Define CAD Format”（定义 CAD 格式）对话框 (2)
注：必须在“Define CAD Format”（定义 CAD 格式）对话框中设定“ComponentID”（元件编
号）、“X Position”（X 位置）、“Y Position”（Y 位置）、“Rotation”（旋转）和“Library
Name”（库名称）。如果五项中任何一项未正确设定，则弹出错误消息，程序无法执行下一个步骤。
标题 说明
①“Auto Import from CAD”
（从 CAD 自动导入）
载入 CAD、PIN CAD 文件。
②“Header”（标题） 设置标题行的数量。
③“Component Rotation”
（元件旋转）
设置元件的旋转。
④“Columns”（列）
按条件划分 CAD 文件的列。选中所需条件（令牌）的复选框，并
单击“Set”（设定）按钮。
⑤“Define CAD Format”
（定义 CAD 格式）
根据条件对项进行选择时，必须选择下列项：“ComponentID”
（元件编号）、“X Position”（X 位置）、“Y Position”（Y 位
置）、“Rotation”（旋转）和“Library Name”（库名称）。如
果未选中其中任何项，则显示警告消息，此时您无法转到下一个步
骤且无法载入 CAD 文件。
