“Change PAD Inspection Condition”（更改焊盘检测条件）对话框
从下页起是对检测条件的详细说明。输入所需条件值，并单击“OK”（确定）按钮。
程序员手册 | 61

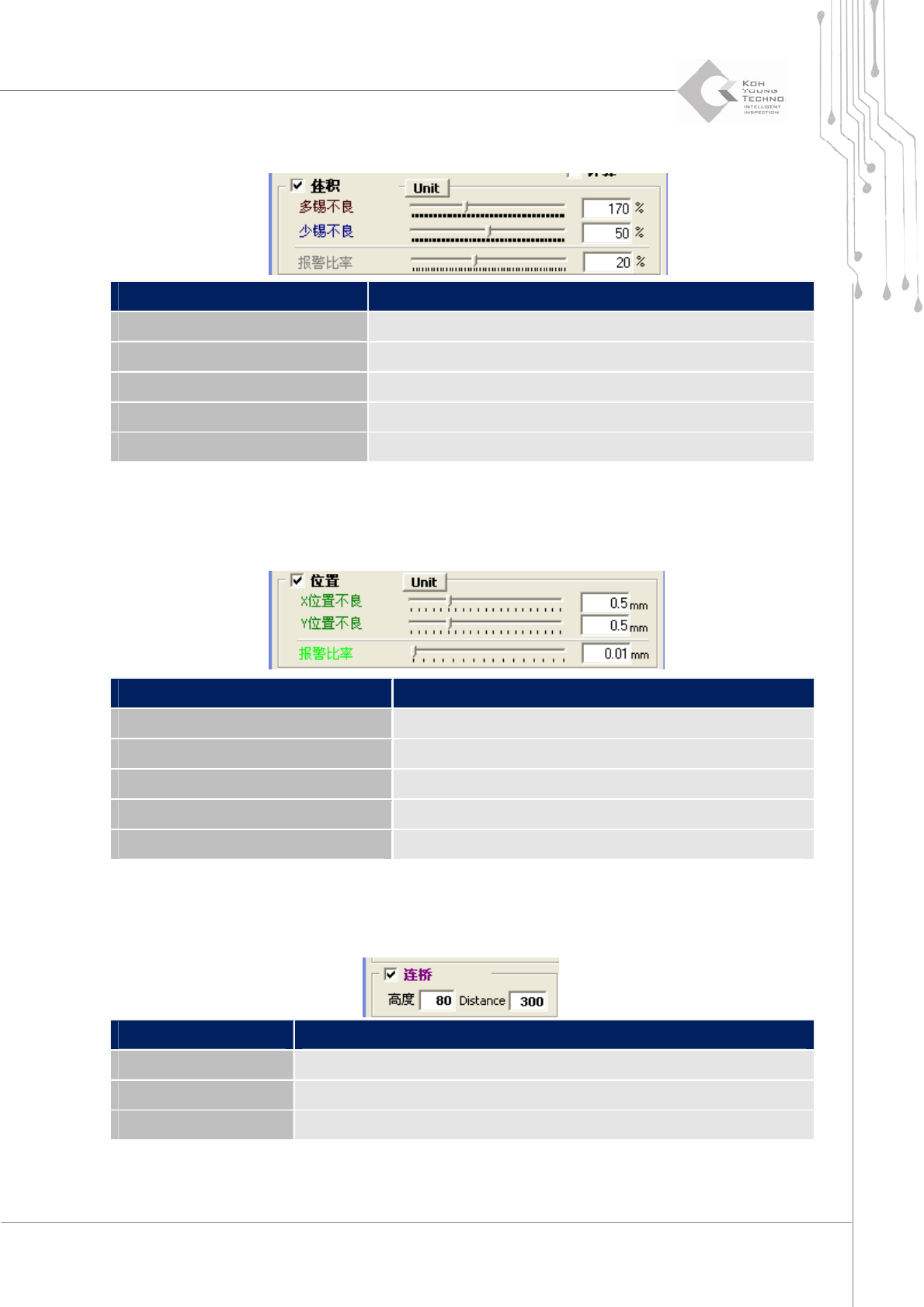

4.1.1. “VOLUME”（体积）
项 说明
“Volume”（体积） 指定是否激活体积检测。
“Unit”（单位） 分配要使用的单位。
“Excessive Error”（多锡不良） 在锡膏超过公差值时，定义为不良。
“Insufficient Error”（少锡不良） 在锡膏低于公差值时，定义为不良。
“Warning Ratio”（报警比率） 分配报警级别。
4.1.2. “POSITION”（位置）
项 说明
“Position”（位置） 指定是否激活位置检测。
“Unit”（单位） 分配要使用的单位。
“X Position Error”（X 位置不良） 偏移出现在 X 轴时，定义为不良。
“Y Position Error”（Y 位置不良） 偏移出现在 Y 轴时，定义为不良。
“Warning Ratio”（报警比率） 分配报警级别。
4.1.3. “BRIDGE”（连桥）
项 说明
“Bridge”（连桥） 指定是否激活连桥检测。
“Height”（高度） 分配高度，以定义发生连桥的锡膏不良。
“Distance”（距离） 在设定距离内对焊盘进行比较。
62 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
4.1.4. “HEIGHT”（高度）
项 说明
“Height”（高度） 指定是否激活高度检测。
“Mil”（密耳） 选择单位“Mille”（密耳）或“Inch”（英寸）。
“Stencil”（钢网） 输入钢网的厚度。
“L.H”（高度下限） 在测量高度低于公差值时，定义为不良。
“U.H”（高度上限） 在测量高度超过公差值时，定义为不良。
“Warning”（报警） 分配报警级别。
4.1.5. “SHAPE”（形状）
项 说明
“Shape”（形状） 指定是否激活形状检测。
“Bal”（平衡）(um) 在测量平衡值超过设定值时，定义为不良。
4.1.6. “AREA”（面积）
项 说明
“Area” ”（面积）
选中相应复选框，指定是否激活面积检测。
- 当锡膏面积小于最小值时，定义为不良。
- 当锡膏面积大于最大值时，定义为不良。
