4.1.8. “COPLANARITY”（共面）
共面用于检测锡膏高度应均匀的元件（例如，BGA）。
顶部区域设置为参考。焊盘的高度、面积和偏移量会与顶部区域进行比较，以确定焊盘是否存在缺陷。
图 4-3. 共面检测方法
项 说明
“Top Area”（顶部区域） 一个元件的最大高度
“Height”（高度）
除去从顶部区域到顶点的高度，焊盘最大高度与对比焊盘高度之间的
差值。
最大高度 – 对比高度 = 不良 (um)
根据该值确定缺陷。
“Offset”（偏移）
ROI 中心 – 顶部区域中心 = 不良 (um)
根据该值确定缺陷。
“Error”（不良） 测量值 > 设定值
“Warning”（
报
警） 不良
设
定
值
–
报
警
设
定
值
<
测
量
值
< 不良
设
定
值
程序员手册 | 65
如何设置共面
注：必须使用支持共面不良的 GUI3.5.2160 以上版本。在较低版本中，通常无法执行共面。
应将元件编号相同的焊盘注册为一个部件。如果一个 PCB 具有其他相同的元件编号，则必须将 PCB 分为
面板或阵列来对 PCB 进行检测。

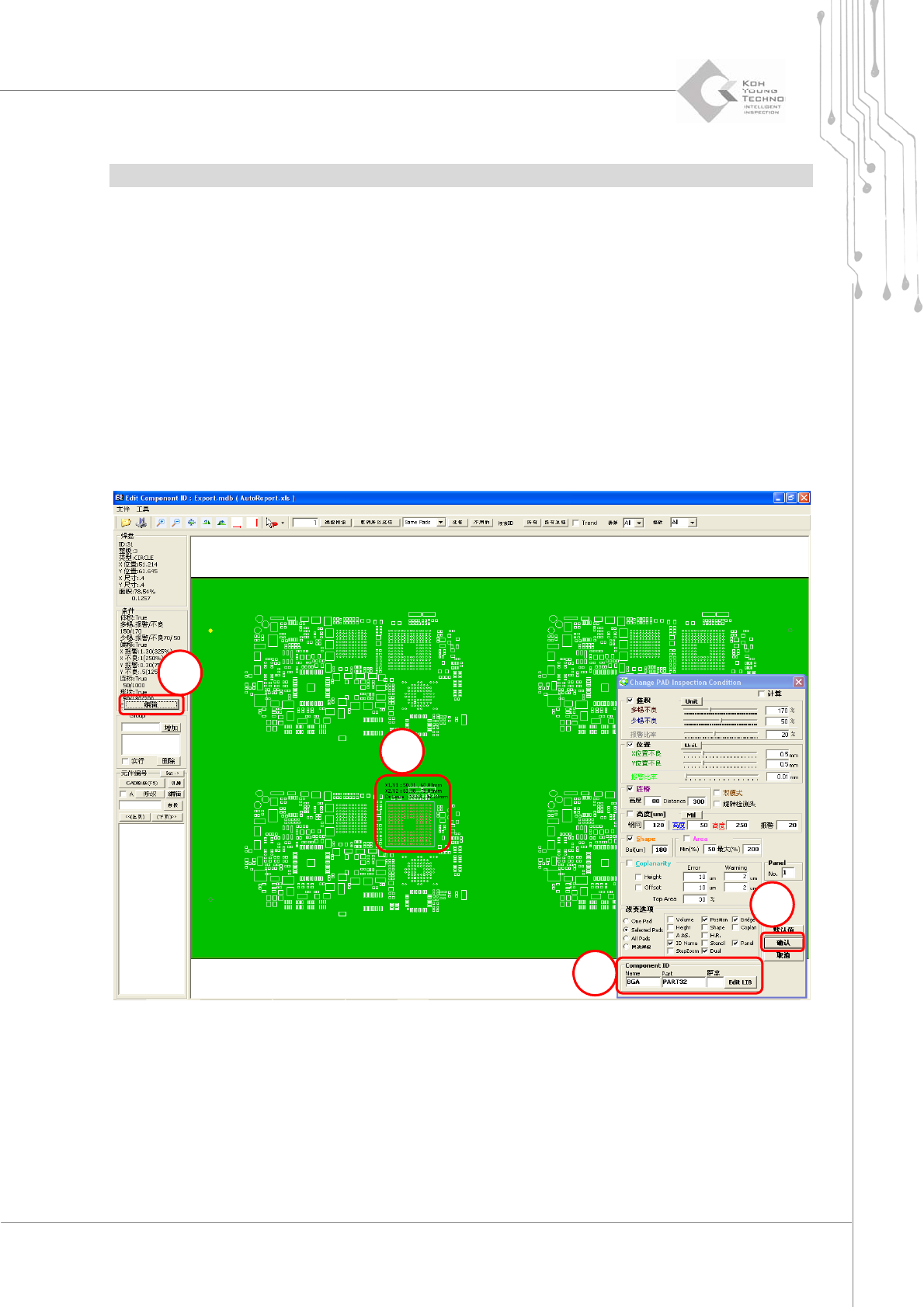

执行 CEditor 并打开 Job 文件。
执行以下第 ①~④ 步，应用 CAD。否则，按元件给出焊盘的元件编号。
① 选择元件。
② 单击“Edit”（编辑）按钮。
③ 输入元件的编号。
④ 单击“OK”（确定）。
1
2
3
4
1
2
3
4
66 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
通过以下步骤设置共面。
① 选中“Coplanarity”（共面）复选框。
② 选中一个复选框，输入“Height”（高度）或“Offset”（偏移）。
③ 设定“TopArea”（顶部区域）；输入检测的设定值 (%)。
④ 输入“Error”（不良）和“Warning”（报警）设定值。
⑤ 单击“OK”（确定）。
保存 Job 文件。将 Job 文件载入 3DInspector，并开始检测。
1
2
3
4
5
