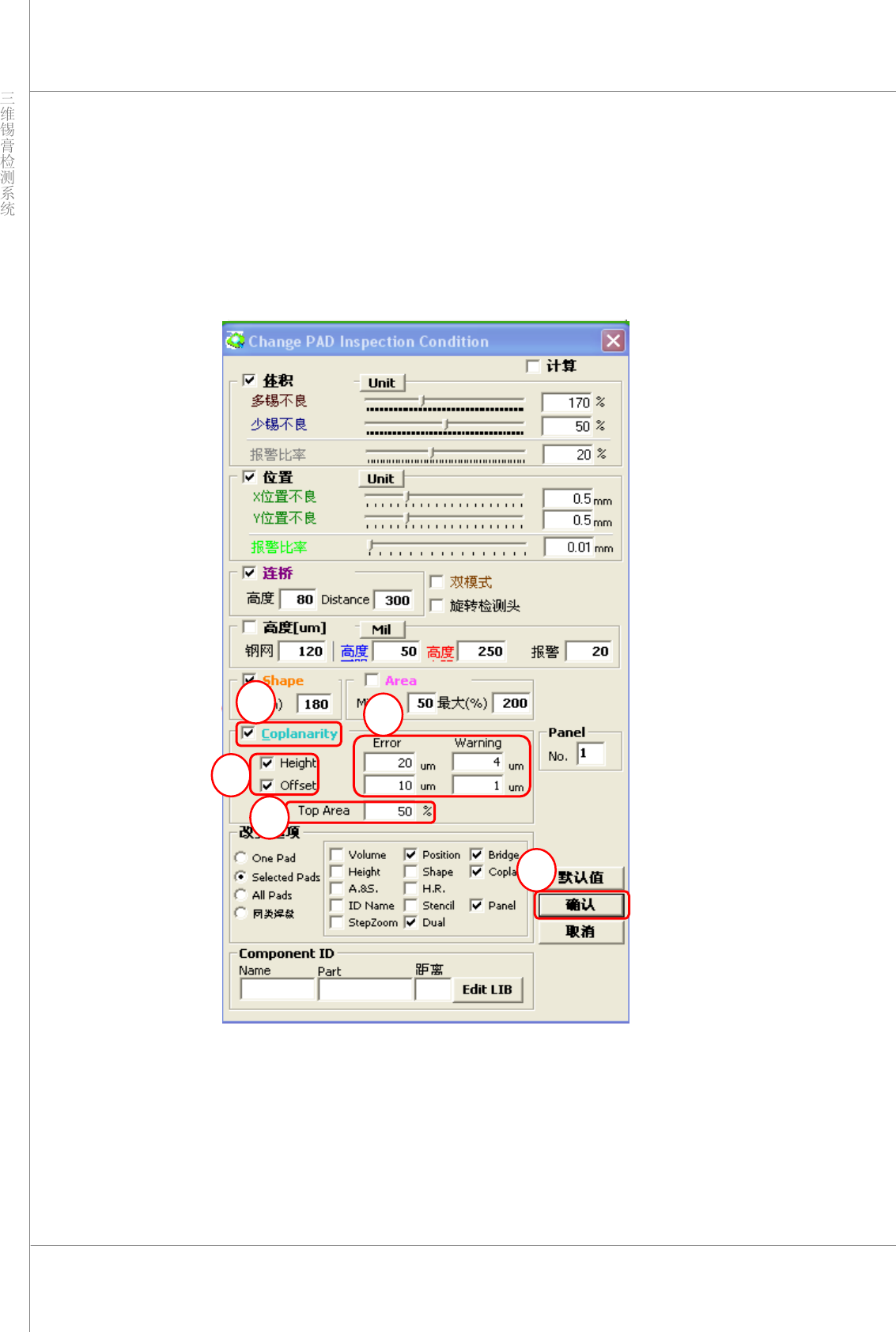

通过以下步骤设置共面。
① 选中“Coplanarity”（共面）复选框。
② 选中一个复选框，输入“Height”（高度）或“Offset”（偏移）。
③ 设定“TopArea”（顶部区域）；输入检测的设定值 (%)。
④ 输入“Error”（不良）和“Warning”（报警）设定值。
⑤ 单击“OK”（确定）。
保存 Job 文件。将 Job 文件载入 3DInspector，并开始检测。
1
2
3
4
5
程序员手册 | 67

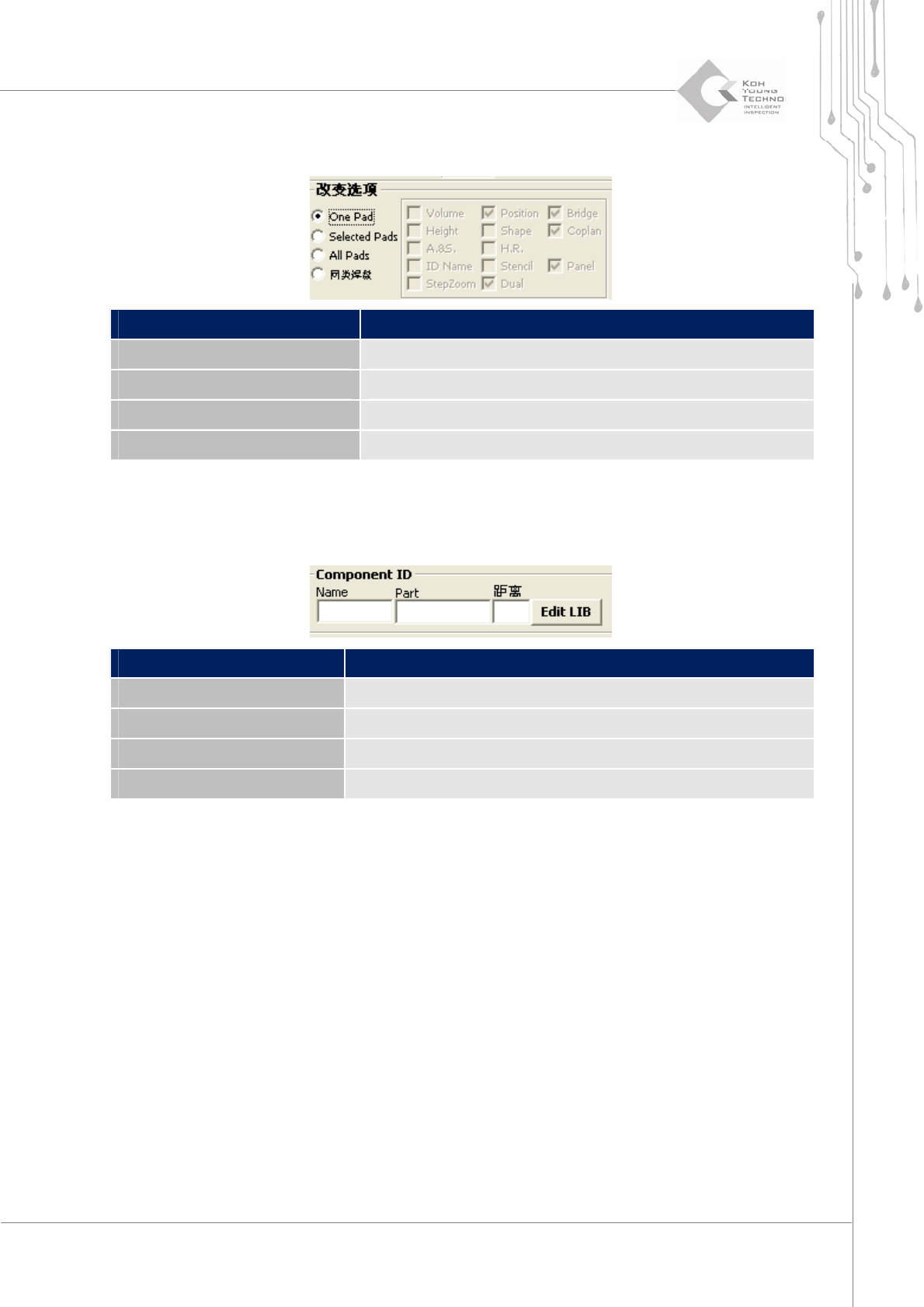

4.1.9. “CHANGE OPT”（改变选项）
项 说明
“One Pad”（一个焊盘） 仅改变一个焊盘的条件。
“Selected Pads”（选定焊盘） 仅改变选定焊盘的条件。
“All Pads”（所有焊盘） 改变所有焊盘的条件。
“Same Pads”（同类焊盘） 改变尺寸相同的焊盘的条件。
4.1.10. “COMPONENTID”（元件编号）
项 说明
“Name”（名称） 为选定焊盘分配元件编号。
“Part”（部件） 为选定焊盘分配部件编号。
“Pin Number”（引脚编号） 为选定焊盘分配引脚编号。
“Edit LIB”（编辑库） 激活编辑库。
68 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
4.2. 增加/编辑焊盘
CEdito r ™ 允许用户在载入 Pad 文件 (*.mdb) 或 Job 文件 (*.md b) 后增加或编辑特定焊盘。当输入的
Pad 文件 (*.pad) 不正确并对 PCB 检测产生影响时编辑焊盘非常有效。此外，由于对 PCB 进行部分修
改而需要对 Pad 文件进行修改时，也可使用此功能。

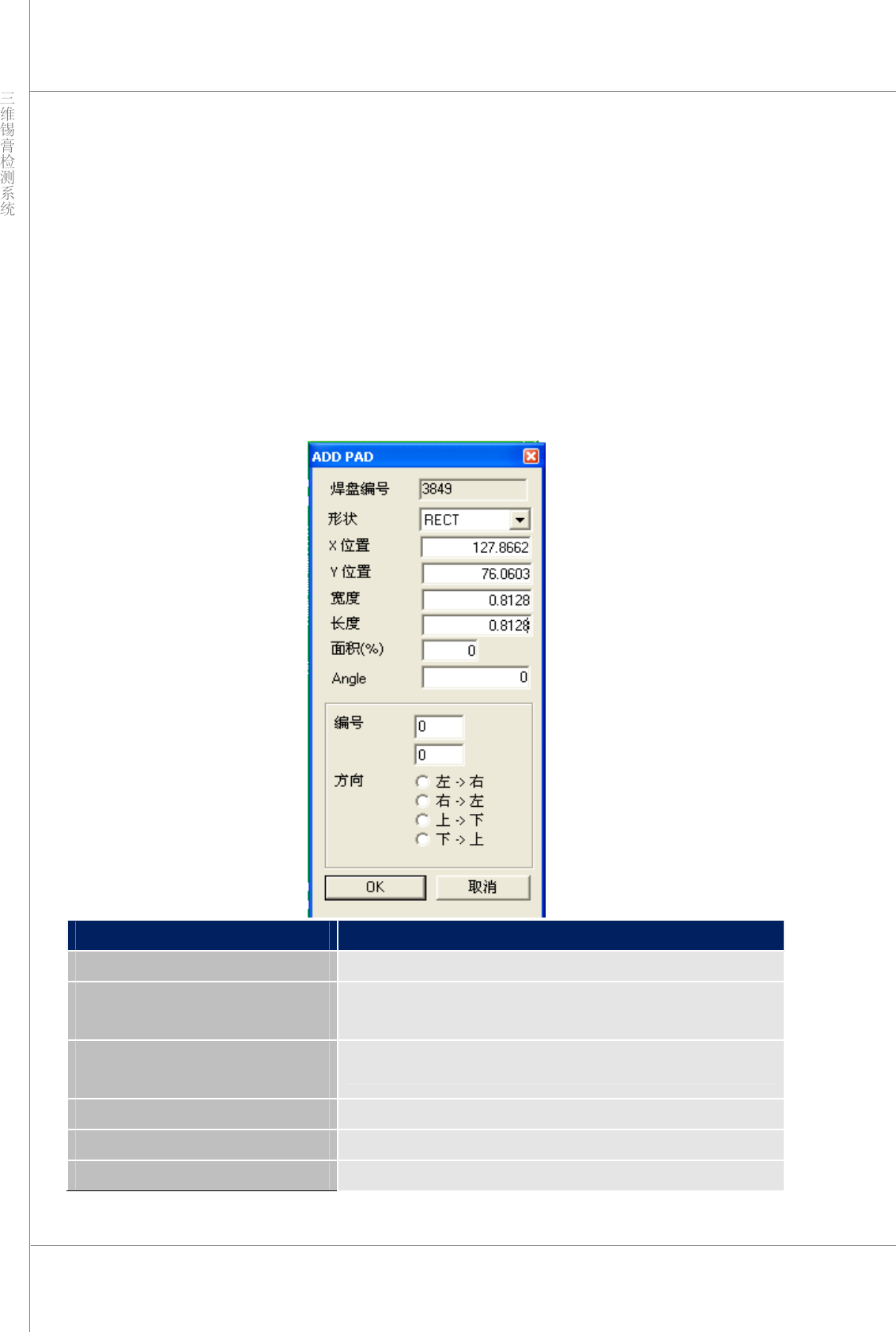

4.2.1. “ADD PAD”（增加焊盘）
需要向先前存在的 PCB 增加新焊盘时，请使用菜单栏中的“AddPad”（增加焊盘）菜单。
项 说明
“Shape”（形状） 焊盘的形状
“Position X”（X 位置）
“Position Y”（Y 位置）
指定焊盘的位置。根据不同的焊盘类型，将位置分配到焊盘的
中心或左上方位置。
“Width”（宽度）/“Length”
（长度）
焊盘的宽度和长度。
“Area”（面积）(%) 被锡膏覆盖的焊盘的实际面积。
“Angle”（角度） 倾斜焊盘的角度。
“Continuous Add”（连续增加）
连续增加焊盘。
