示例）编辑焊盘

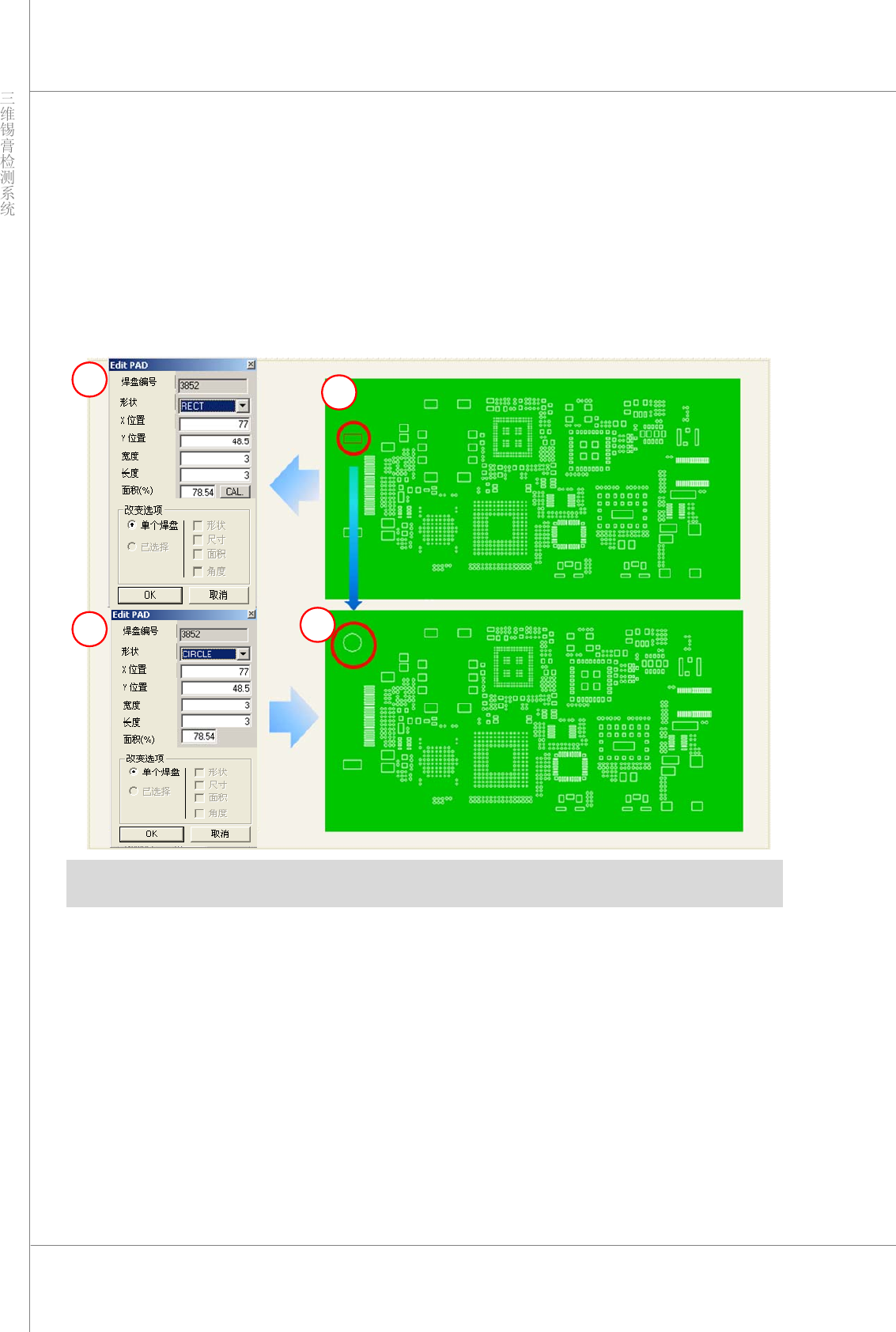

1) 在焊盘上拖动鼠标进行编辑。选定焊盘的颜色将变为红色。
2) 在菜单栏中，选择“Tool”（工具）Æ“Ed itPad”（编辑焊盘）。
3) 根据需要改变焊盘条件（X/Y 位置、形状、宽度、长度、面积和角度），然后单击“OK”（确
定）按钮。
4) 此时，将在屏幕上显示改变后的焊盘。
1
2
3
4
注：用户要编辑多个焊盘时，请使用“Edit PAD”（编辑焊盘）下的“Change Opt”（改变选项）分配要
应用的焊盘的范围。
程序员手册 | 71
4.2.2. 使用激光点的 Z 轴测量
如果每个拼板的 Z 轴高度不同，则 Koh Young 使用激光点来测量每个 FOV 的精确高度。使用该激光点
测量的高度将应用于 FOV，用于获得更精确的检测结果。
您可以选择“Corner”（角）、“Center”（中心）或“Manual”（手动）。
4.2.2.1. 如何设定角
1) 在“Tools”（工具）中选择“AddPAD”（增加焊盘）。
2) 将“Shape”（形状）设定为“LASER.P”（激光点）。
3) 在“LaserPointSettin g”（激光点设置）中选择“AutoPoint”（自动点）。
4) 在“Type”（类型）中选择“CORNER”（角），并单击“OK”（确定）。
5) 每个拼板中的位置标记在拼板的角落。
72 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
4.2.2.2. 如何设定中心
1) 在“Tools”（工具）中选择“AddPAD”（增加焊盘）。
2) 将“Shape”（形状）设定为“LASER.P”（激光点）。
3) 在“LaserPointSettin g”（激光点设置）中选择“AutoPoint”（自动点）。
4) 在“Type”（类型）中选择“CENTER”（中心），并单击“OK”（确定）。
5) 每个拼板中的位置标记在拼板的中心。
