程序员手册 | 71
4.2.2. 使用激光点的 Z 轴测量
如果每个拼板的 Z 轴高度不同，则 Koh Young 使用激光点来测量每个 FOV 的精确高度。使用该激光点
测量的高度将应用于 FOV，用于获得更精确的检测结果。
您可以选择“Corner”（角）、“Center”（中心）或“Manual”（手动）。

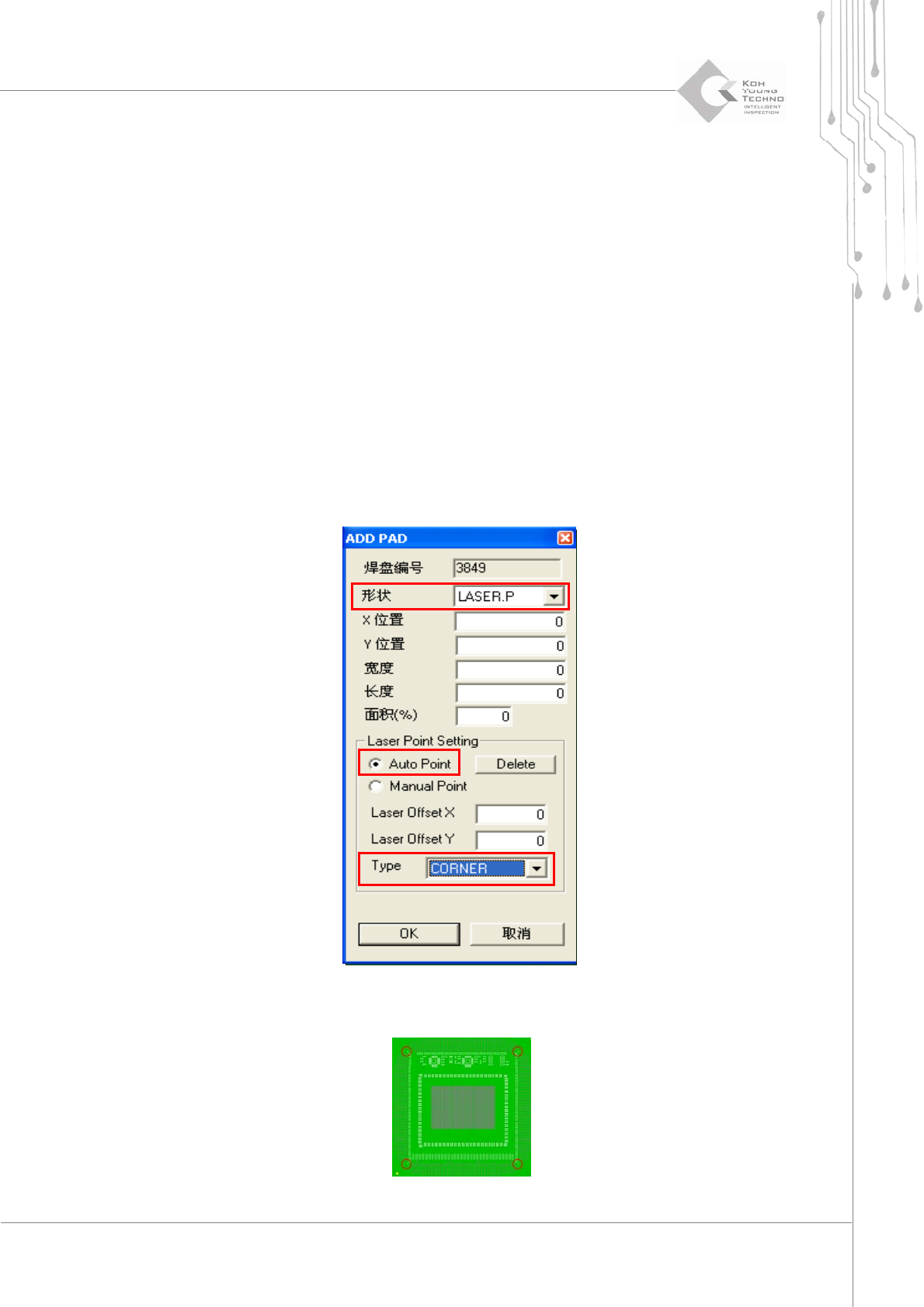

4.2.2.1. 如何设定角
1) 在“Tools”（工具）中选择“AddPAD”（增加焊盘）。
2) 将“Shape”（形状）设定为“LASER.P”（激光点）。
3) 在“LaserPointSettin g”（激光点设置）中选择“AutoPoint”（自动点）。
4) 在“Type”（类型）中选择“CORNER”（角），并单击“OK”（确定）。
5) 每个拼板中的位置标记在拼板的角落。
72 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
4.2.2.2. 如何设定中心
1) 在“Tools”（工具）中选择“AddPAD”（增加焊盘）。
2) 将“Shape”（形状）设定为“LASER.P”（激光点）。
3) 在“LaserPointSettin g”（激光点设置）中选择“AutoPoint”（自动点）。
4) 在“Type”（类型）中选择“CENTER”（中心），并单击“OK”（确定）。
5) 每个拼板中的位置标记在拼板的中心。
程序员手册 | 73
4.2.2.3. 如何设定手动
1) 在“Tools”（工具）中选择“AddPAD”（增加焊盘）。
2) 将“Shape”（形状）设定为“LASER.P”（激光点）。
3) 在“LaserPointSettin g”（激光点设置）中选择“ManualPoint”（手动点）。
4) 输入 X 和 Y 位置值，并单击“OK”（确定）。
“LaserOffsetX”（激光 X 偏移）：相机与激光之间的 X 偏移
“LaserOffsetY”（激光 Y 偏移）：相机与激光之间的 Y 偏移
