4.4. FOV 优化
此项功能可在 SPI 系统中执行实时检测之前模拟检测路径（路由）。CEditor™ 提供的“FOV Optimize”
（优化 FOV）使用户能够通过对相机路径的模拟来预测检测时间，并计算步骤数和相机移动的次数。

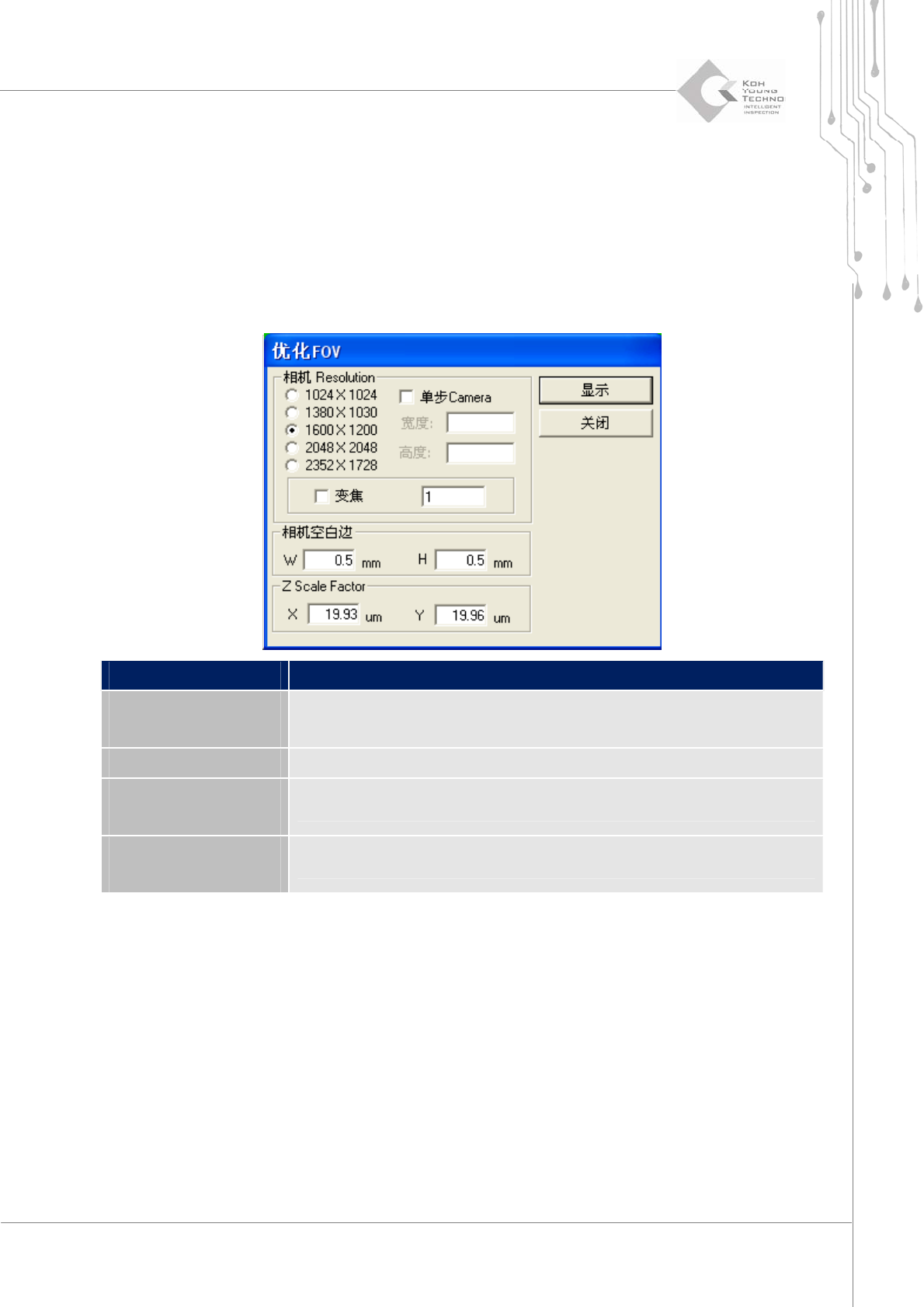

1) 选择“Tools”（工具）Æ“OptimizeFOV ”（FOV 优化），以激活 FOV 优化。
项 说明
“Camera Resolution”
（相机分辨率）
指定相机分辨率。
（可用选项：1024 x 768、1380 x 1030、1600 x 1200、2048 x 2048）
“Step Zoom”（变焦） 选中“Step zoom”（变焦）机器类型时，输入变焦倍率。
“Camera Margin”
（相机空白边）
指定检测空白边的宽度和高度。
“Z Scale Factor”
（Z 刻度因子）
指定单个像素的 X 和 Y 值。
80 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
2) 单击“Show”（显示）按钮。此时将开始检测。
3) 每个矩形表示一个 FOV。
因此，上述 PCB 示例包含 23 个相机移动（捕获）步骤，使用已分配选项完成了对 PCB 上所有焊盘的检
测。通过修改“空白边值”或“优化选项”可提高检测速度。
注：此项功能只模拟相机移动路径。检测路径可能与“FOV 优化”不同，取决于相机和其他选项设置。要
在实际检测中优化 FOV，必须在 3DInspector
TM
中更改检测设置。
程序员手册 | 81
5. 术语表
元件编号
将安装在 PCB 上的芯片（或电阻）的编号。
CSV 文件
通过 MicrosoftEx cel 提供的文件格式。此类文件中的值用逗号“,”分隔。
基准点
检测机器用于补偿 PCB 位置的标准点。
FOV（视野）
相机可捕捉的区域
FOV 优化
优化 FOV 的路径
Gerber 文件
具有 RS‐274 和 RS‐274X 规则的文件格式
维护（用户）
维护的用户 ID
操作员（用户）
操作员的用户 ID
Pad 文件 (*.pad)
KohYoungSPI 系统的文件格式。此类文件可通过 Gerber 格式的焊盘信息进行适当修改。
主管（用户）
可更改 3DInspector™
所有配置的经理用户 ID
