第 9 页共 79 页

确定:完成新建程式，可进入扫描图像和导入 CAD。

2、打开

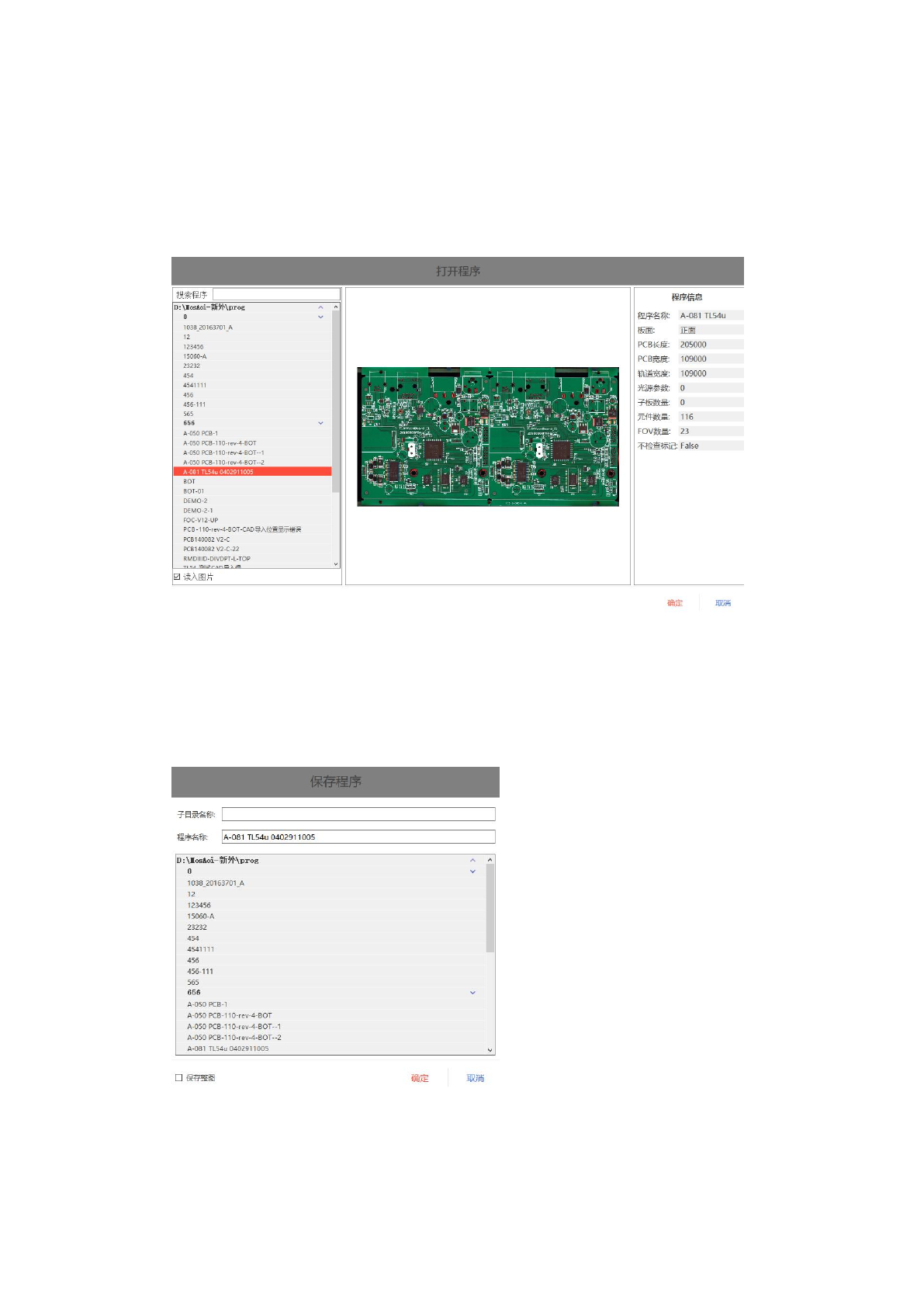

点击“文件--打开”图标，将会弹出以下对话框

选中相应的程式，点“确定”，即可载入程式会把电路板图像载入进来，点“取消”，退出不

选择程式

3、保存

点击“文件--保存”图标，将会弹出以下对话框

子目录名称：可按客户名称或者产品类型输入不同的子目录名称，把程式归类到不同的

子目录

程式名称：输入相应的机种名称，用来保存程式

第 10 页共 79 页

当勾选“保存整图”时，将会把整图一起保存

点击“确定”，完成保存程式，点击“取消”退出不保存

4、另存为程序

点击“文件--另存为”图标，可以另存程序，操作与保存程序程序类似

5、切换用户

点击“文件--切换用户”图标，进行用户权限之间的切换，可一键切换为操作员用户

6、退出软件

点击“文件--退出软件”图标，退出当前软件

2.2.1.2 扫描菜单

1、扫描整板

让电路板自动进入机器轨道停板位置，点击“扫描整板”图标，机器开始扫描获取整个电

路板的图片，此功能用于新做程式或者更新电路板的整图用于调试程式

2、扫描 FOV

当完成程式的编辑，需要点击“扫描 FOV”图标，获取 FOV 图像和路径，用来整板模拟测试

3、扫描当前

点击“扫描当前”图标，可对 PCB 板当前光标位置拍摄图片，用此新图片编辑当前元件

4、清除 FOV

清除当前程序的 FOV 图像

第 11 页共 79 页

2.2.1.3 编辑菜单

1、更新程序

1）点击“更新程序”，进入离线更新程式设置界面，此功能用于不停机调试程式，在离线

编程软件上调试完后在线更新设备正在测试的程式。选中相对应的机台 IP 地址，点击“确定”，

即可更新设备正在测试的程式

2、批量复制

用于批量复制元件或者子板，有做字板 Mark 勾选字板 Mark 一起复制

3、读入程序

读入原有的程序，用于程序不同解析度或者板子（治具）大小尺寸不一样使用

4、元件库转换

用于不同解析度之间的元件库转换，不需要重新制作元件库
