第 10 页共 79 页

当勾选“保存整图”时，将会把整图一起保存

点击“确定”，完成保存程式，点击“取消”退出不保存

4、另存为程序

点击“文件--另存为”图标，可以另存程序，操作与保存程序程序类似

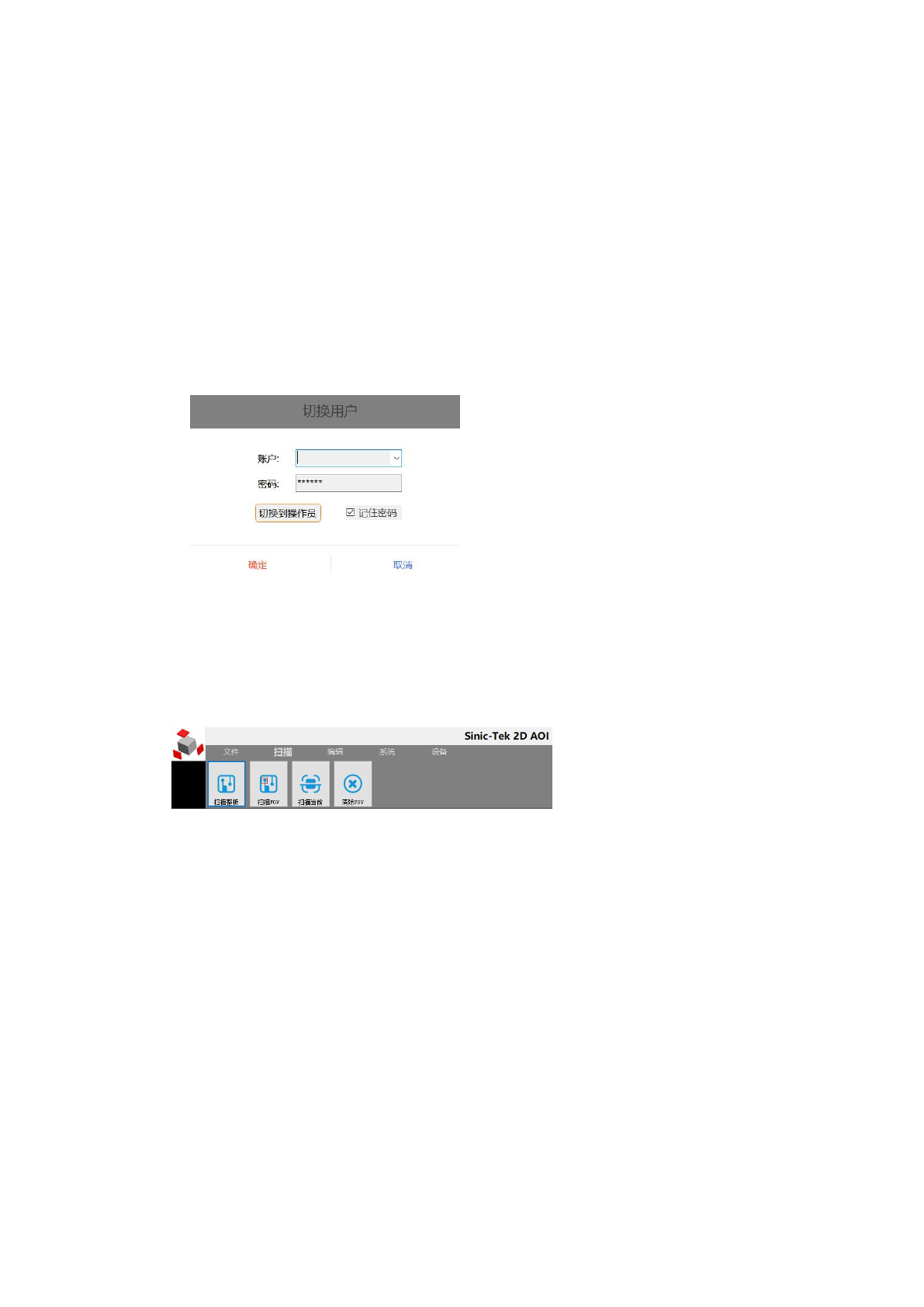

5、切换用户

点击“文件--切换用户”图标，进行用户权限之间的切换，可一键切换为操作员用户

6、退出软件

点击“文件--退出软件”图标，退出当前软件

2.2.1.2 扫描菜单

1、扫描整板

让电路板自动进入机器轨道停板位置，点击“扫描整板”图标，机器开始扫描获取整个电

路板的图片，此功能用于新做程式或者更新电路板的整图用于调试程式

2、扫描 FOV

当完成程式的编辑，需要点击“扫描 FOV”图标，获取 FOV 图像和路径，用来整板模拟测试

3、扫描当前

点击“扫描当前”图标，可对 PCB 板当前光标位置拍摄图片，用此新图片编辑当前元件

4、清除 FOV

清除当前程序的 FOV 图像

第 11 页共 79 页

2.2.1.3 编辑菜单

1、更新程序

1）点击“更新程序”，进入离线更新程式设置界面，此功能用于不停机调试程式，在离线

编程软件上调试完后在线更新设备正在测试的程式。选中相对应的机台 IP 地址，点击“确定”，

即可更新设备正在测试的程式

2、批量复制

用于批量复制元件或者子板，有做字板 Mark 勾选字板 Mark 一起复制

3、读入程序

读入原有的程序，用于程序不同解析度或者板子（治具）大小尺寸不一样使用

4、元件库转换

用于不同解析度之间的元件库转换，不需要重新制作元件库

第 12 页共 79 页

5、整板旋转

用于整板旋转角度，旋转后需要重新扫描整板图

6、导出 Link 表

用于导出单个程序的 Link 表，使用 Link 表做程序，可提高编程速度

7、导出 CAD 表

用于导出 CAD 坐标

8、快捷键设置

用于自定义快捷键，方便个人的操作习惯

9、进入维修站

用于给 AOI 操作员复判测试结果

2.2.1.4 系统菜单
