思泰克2D AOI软件使用说明书 - 第13页
第 13 页 共 79 页 1、文件路径 用于设置软件 的各种文件路 径配置 2、相机参数 设置机台相机 参数配置 3、光源参数 设置机台光源 参数配置 4、设备参数 设置机台设备 参数配置 5、运动参数 设置机台运动 速度参数配置 6、IPE 公式 设置软件使用 的 IFO 公司参数配置 7、条码枪设置 设置外置条码 枪参数配置 2.2.1 .5 设备菜单 1、 设备状态 可查看硬件和 传感器的状态 ，用于检修 机台
第 12 页 共 79 页

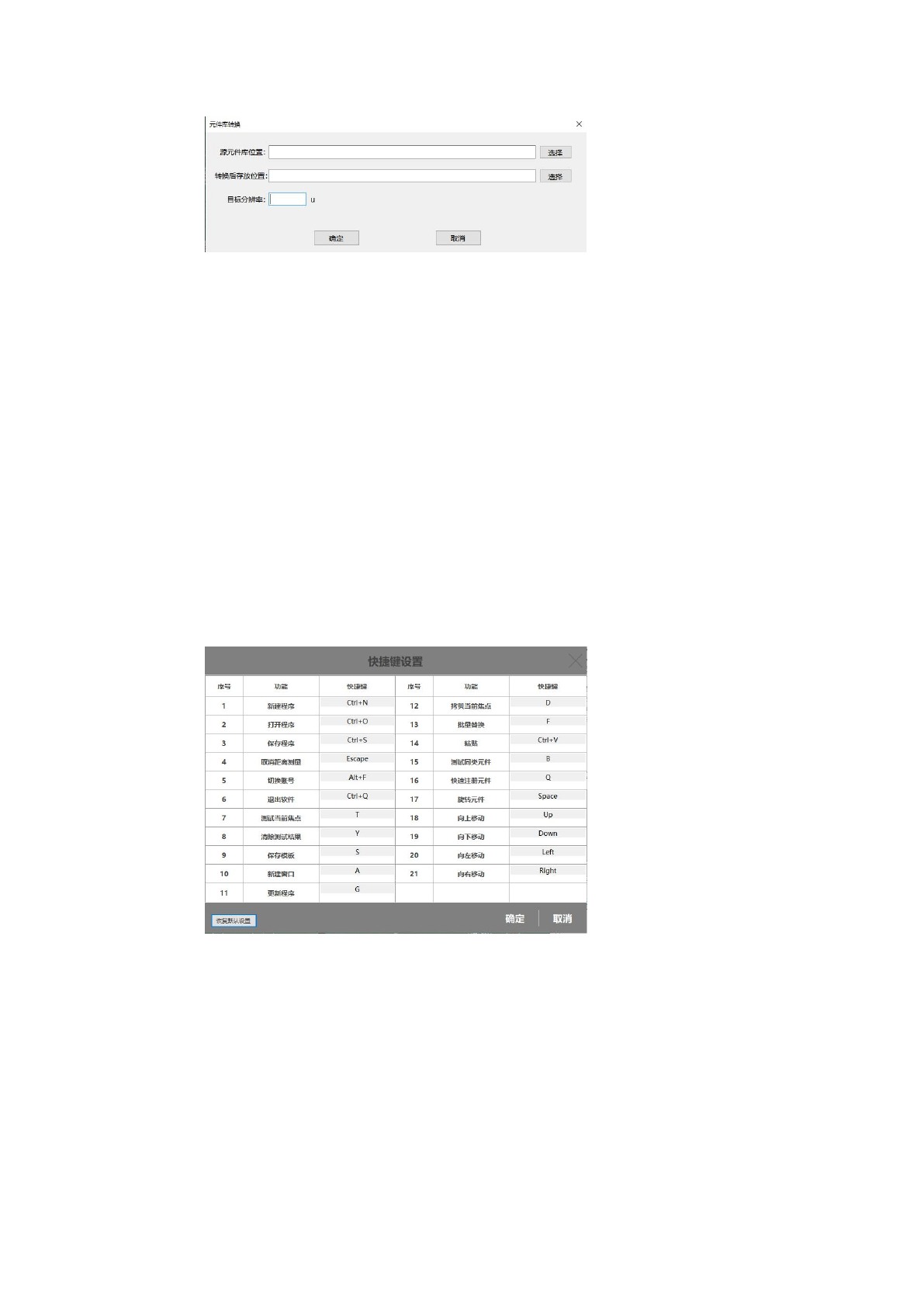

5、整板旋转
用于整板旋转角度，旋转后需要重新扫描整板图
6、导出 Link 表
用于导出单个程序的 Link 表，使用 Link 表做程序，可提高编程速度
7、导出 CAD 表
用于导出 CAD 坐标
8、快捷键设置
用于自定义快捷键，方便个人的操作习惯
9、进入维修站
用于给 AOI 操作员复判测试结果

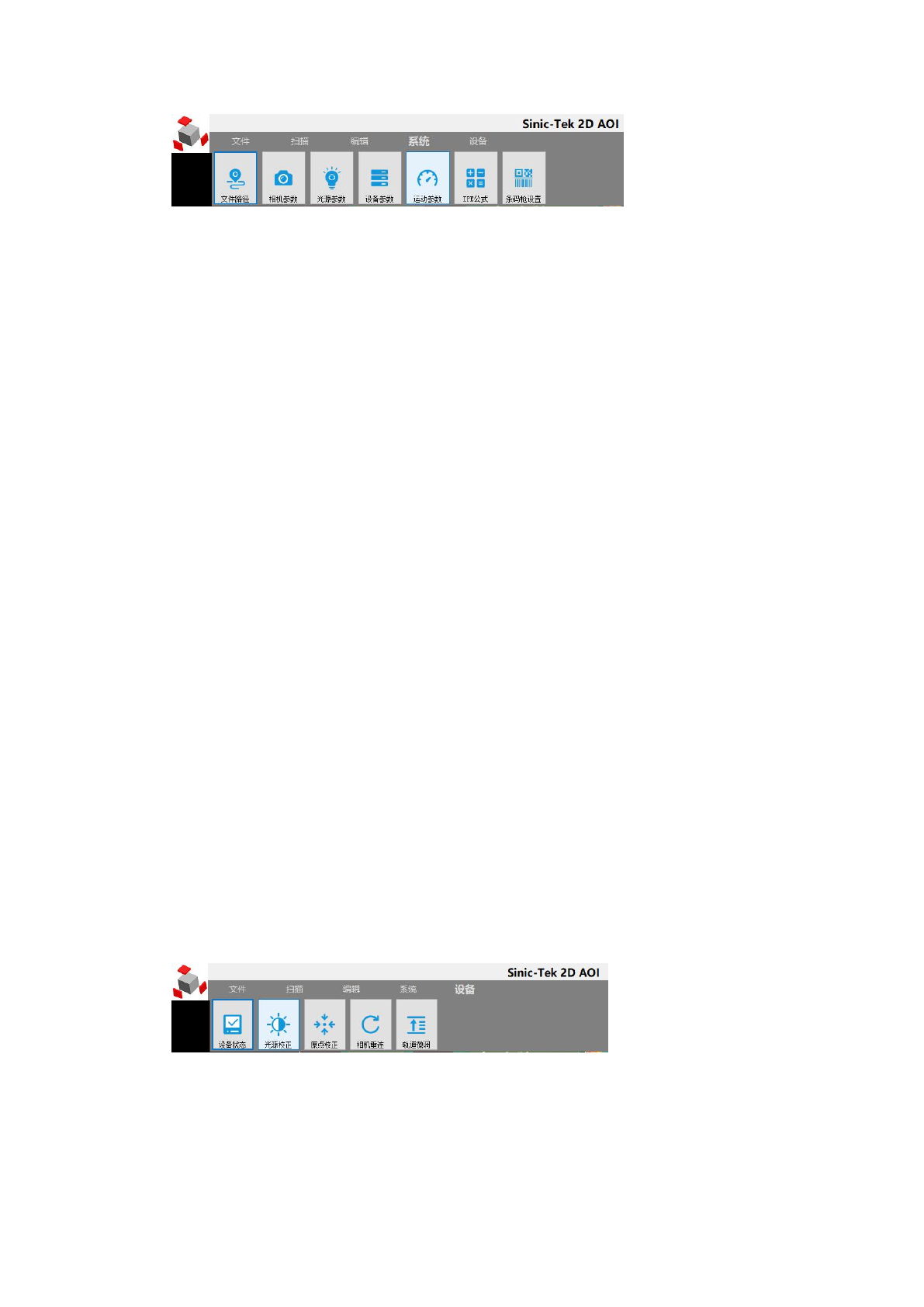

2.2.1.4 系统菜单
第 13 页 共 79 页
1、文件路径
用于设置软件的各种文件路径配置
2、相机参数
设置机台相机参数配置
3、光源参数
设置机台光源参数配置
4、设备参数
设置机台设备参数配置
5、运动参数
设置机台运动速度参数配置
6、IPE 公式
设置软件使用的 IFO 公司参数配置
7、条码枪设置
设置外置条码枪参数配置
2.2.1.5 设备菜单
1、
设备状态
可查看硬件和传感器的状态，用于检修机台
第 14 页 共 79 页
2、
光源校正
用于机台光源校正，保证光源参数正常
3、
原点校正
用于校正机台软件原点一致性，保证程序一致性
4、
重连相机
用于手动重新链接相机
5、
轨道微调
用于微调轨道宽度

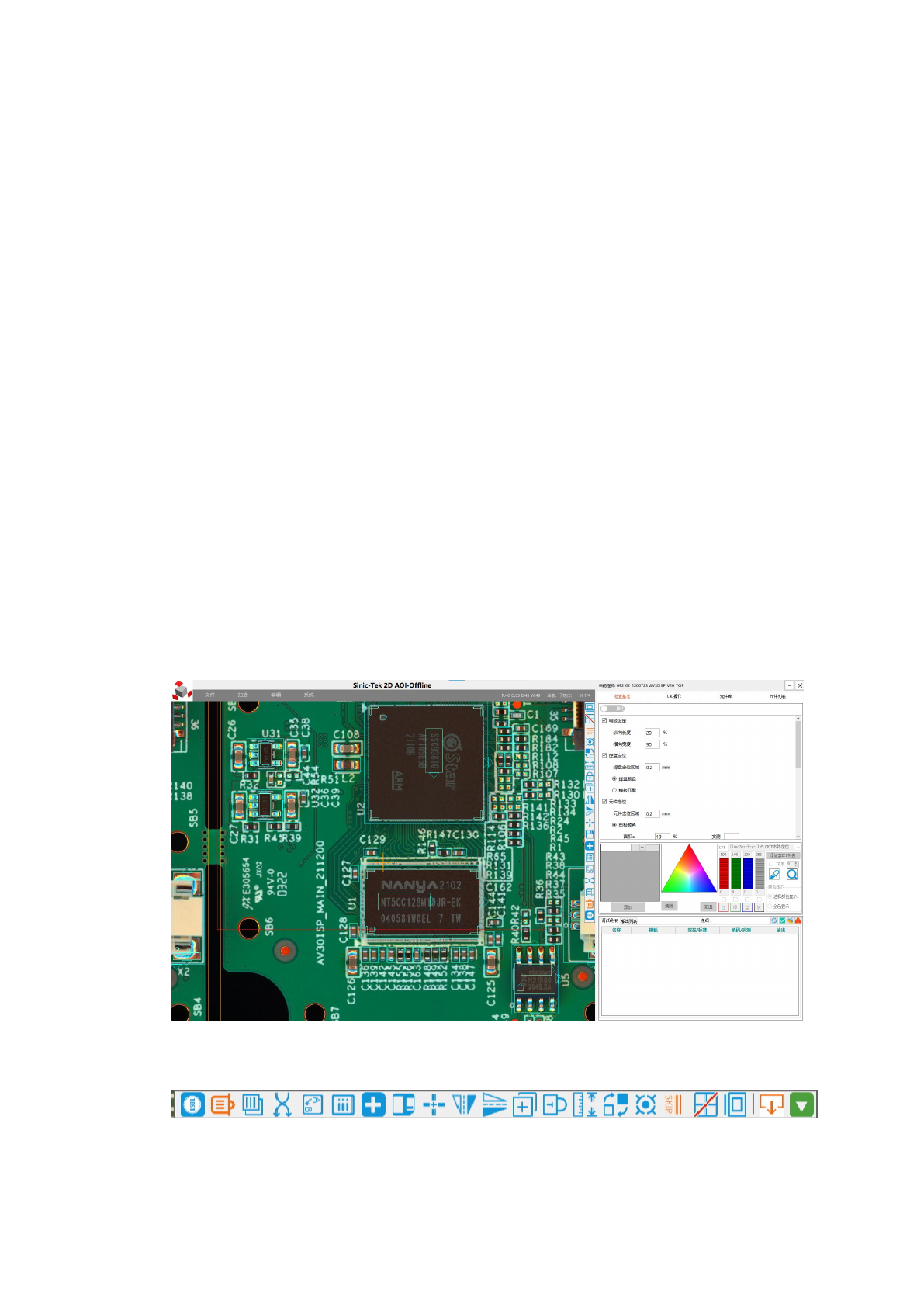

2.3 编辑界面
2.3.1 编辑界面分布图
2.3.2 编辑功能图标说明
