第 14 页共 79 页

2、

光源校正

用于机台光源校正，保证光源参数正常

3、

原点校正

用于校正机台软件原点一致性，保证程序一致性

4、

重连相机

用于手动重新链接相机

5、

轨道微调

用于微调轨道宽度

2.3 编辑界面

2.3.1 编辑界面分布图

2.3.2 编辑功能图标说明

第 15 页共 79 页

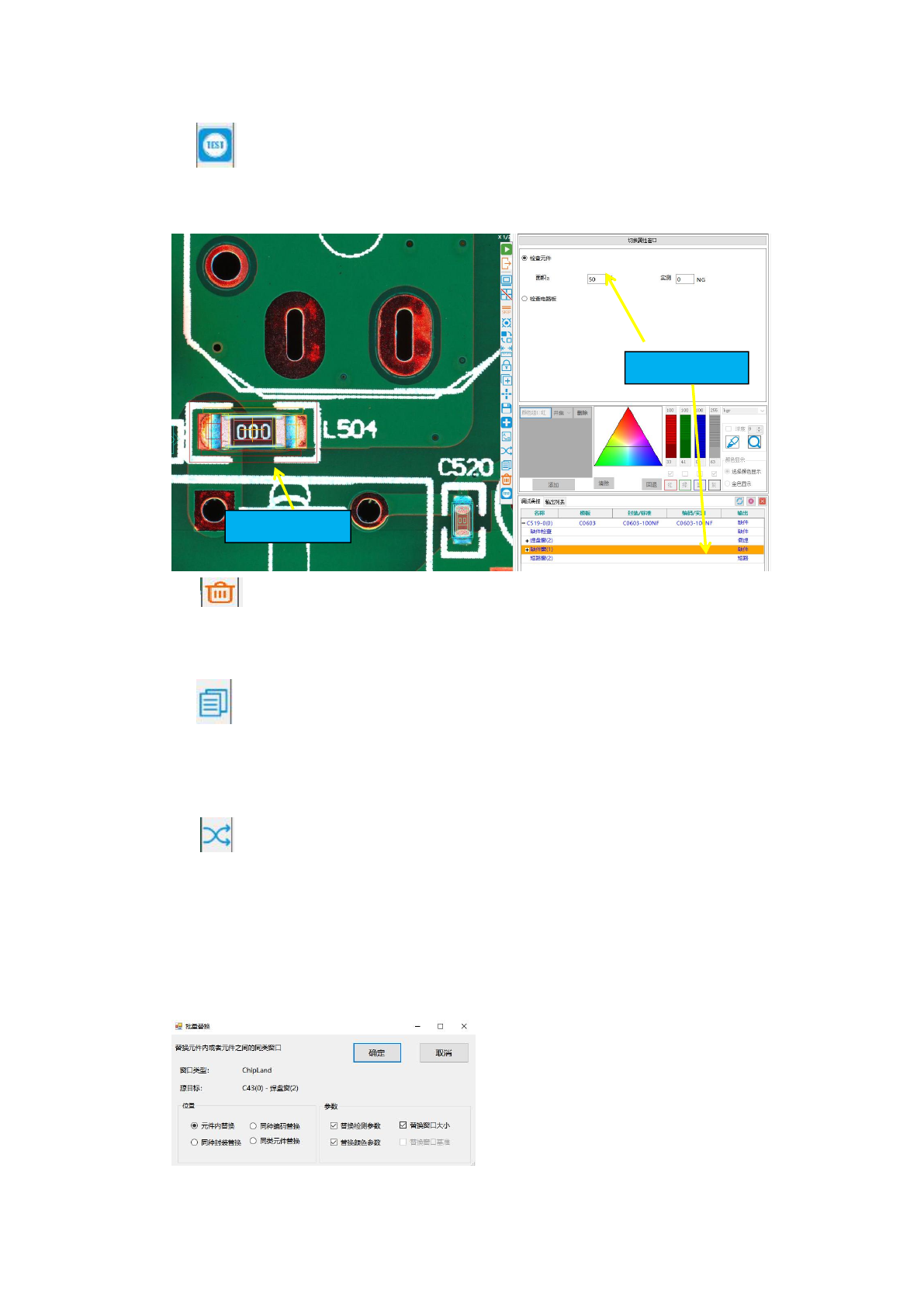

1、测试当前焦点（快捷键“T”）

选中某个元件或者整板，点击此功能图标或者按快捷键“T”，可对此元件或者整板进行模

拟测试，并在调试误报区显示测试结果,元件调试区显示报错窗口，如下图：

2、清除测试结果（快捷键“Y”）

当对某个元件模拟测试后，可点此功能图标清除测试生成窗口，显示原始窗口

3、拷贝当前焦点（快捷键“D”）

选中某个元件、窗口或者子板框，点击此功能图标，都可以对选中的元件、窗口或者子

板框（包括元件内的所有窗口、子板内的所有元件和窗口参数）进行拷贝。

4、批量替换（快捷键“F”）

批量替换分同类窗口替换和元件批量替换：

1）同类窗口替换：

选中元件内任意窗口（元件窗口除外），先点击“拷贝当前焦点”，然后点击“批量替换”，

弹出如下对话框：

元件测试结果

测试元件位置

第 16 页共 79 页

位置：

元件内替换：元件内与已拷贝的检查窗口同类型的检查窗口被替换，比如元件内的所有短路窗，可选

择替换检查参数、替换颜色参数、替换窗口大小

同种封装替换：封装相同的元件有与已拷贝的检查窗口同类型的被替换，比如封装相同

的所有元件的短路窗，可选择替换检查参数、替换颜色参数、替换窗口大小、替换窗口基准

同种编码替换：编码相同的元件有与已拷贝的检查窗口同类型的被替换，比如编码相同

的所有元件的短路窗，可选择替换检查参数、替换颜色参数、替换窗口大小、替换窗口基准

同类元件替换：同类元件是指元件库分类，比如电阻、电容、电感、BGA 等，同类元

件有已拷贝的检查窗口同类型的被替换，可选择替换检查参数、替换颜色参数、替换窗口大

小、替换窗口基准

元件内替换、同类封装替换、同类编码替换、同类元件替换只能单选

参数：

替换检查参数：是指替换检查窗口算法里面设置的参考值

替换颜色参数：是指替换检查窗口算法里面设置的颜色抽取设置

替换窗口大小：是指替换检查窗口的大小范围

替换窗口基准：是指替换检查窗口的位置

替换检查参数、替换颜色参数、替换窗口大小、替换窗口基准可多选或全选

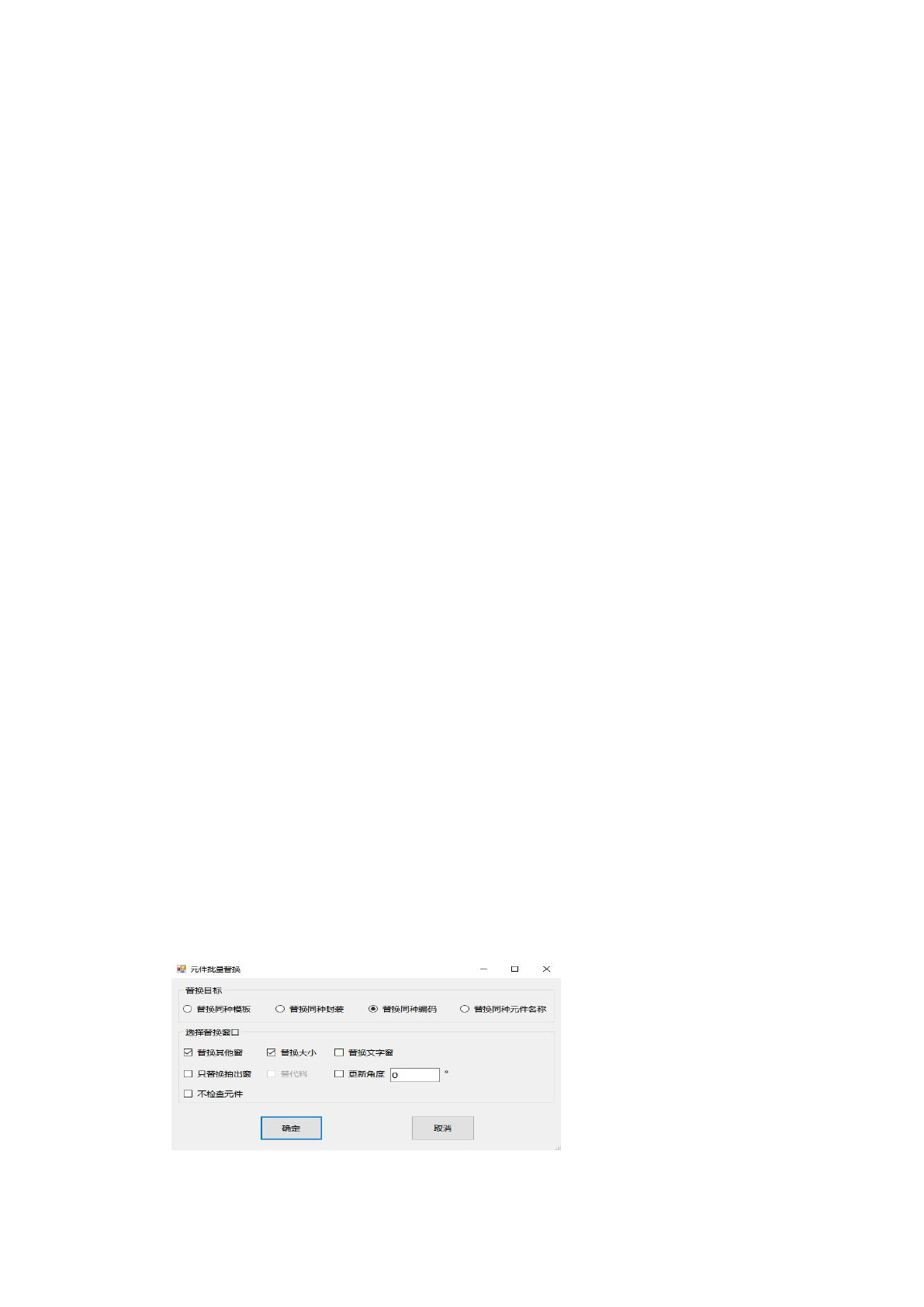

2）元件批量替换：

选中某个元件外框，先点击“拷贝当前焦点”，然后点击“批量替换”，弹出如下对话框：
