第 18 页 共 79 页
选择某个元件内任意窗口，点击此功能图标，弹出“添加检查窗”对话框，选择需要添加
的窗口
8、
保存模板（快捷键“S”）
选中某个元件，点击此功能图标或者按快捷键“S”，弹出对话框，输入模板名，点“确定”
即可保存此模板,类型名可用来元件库分类，比如波峰焊元件库和 SMT 元件库分类
9、
元件位置矫正
此功能是对所有元件（包括 MARK 点）以焊盘定位为基准（如没有焊盘定位，以本体定
位为基准）进行坐标位置的矫正
10、 子板上下镜像
此功能是对子板上下元件与整板图像元件位置相反 ，点击此功能图标，对子板进行上
下元件镜像
11、 子板左右镜像
此功能是对子板左右元件与整板图像元件位置相反 ，点击此功能图标，对子板进行左
右元件镜像
12、
添加子板
点击此功能图标，会增加一个子板框，调整子板框的位置和范围，框住子板上所有元件，
即添加了一个子板
13、 /
锁定/解锁子板
选中子板框，点击此功能图标，解锁子板，子板框范围内的所有元件归属于此子板，再
点击此功能图标锁定子板（注意：当子板重叠时，不要解锁子板）
14、 测试两点间距
点击此功能图标，可在整图上测量两点之间的距离、角度，鼠标左键点起始点，再点要
测试的结束点，就可显示测量值，按“Esc”关闭此功能
15、 一键替换
有三种功能：
1) 、模板替换到元件库：可以一键把当前程序所有模板替换到元件库；
2) 、程序之间替换：可以一键把当前程序的模板替换到其他程序；
3) 、元件库替换到程序：可以一键把元件库模板替换到相对应的程序。
第 19 页 共 79 页

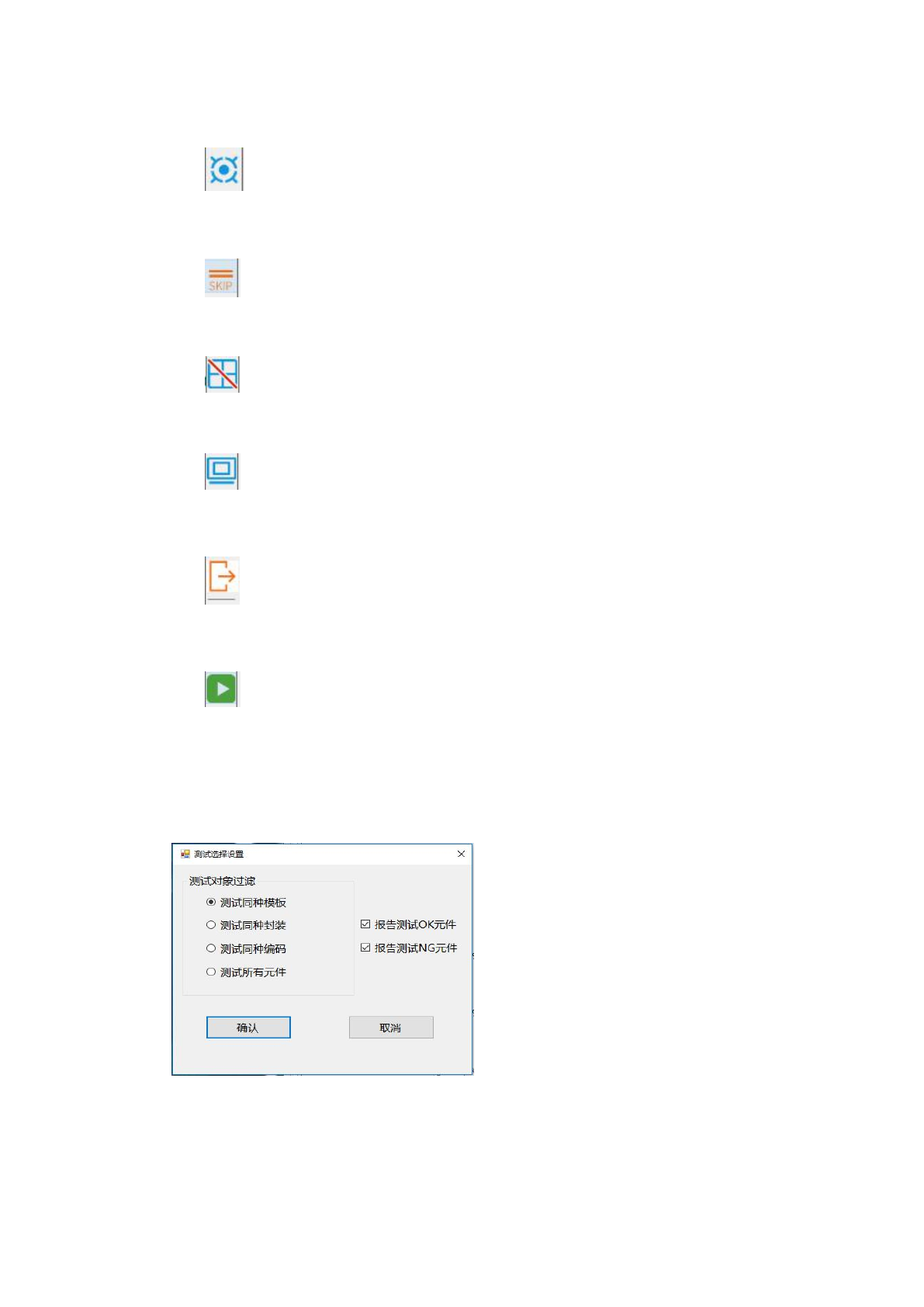

16、 Mark 校正
此功能的作用是所有元件以 Mark 点为基准进行校正，校正后需要保存程序。
17、 设置子板免测试
此功能的作用是手动设置跳过叉板
18、
显示 FOV
此功能是在整板图上显示查看 FOV 位置，默认不显示。
19、
显示外框
此功能的作用是仅显示元件的外框，不显示内部其他窗口，默认显示所有窗口。
20、
出板
此功能是手动点击出板
21、
切换到运行
此功能是切换到运行界面，批量生产测试
22、快捷键“B”（同类元件测试）
选中某个元件，按快捷“B”，弹出如下对话框：
选择测试同种模板、测试同种封装、测试同种编码、测试所有元件，将按与选中的元件
相同类型的所有元件模拟测试，可设置只报错 OK 或者 NG 元件。
2.3.3 检查基准和属性
第 20 页 共 79 页

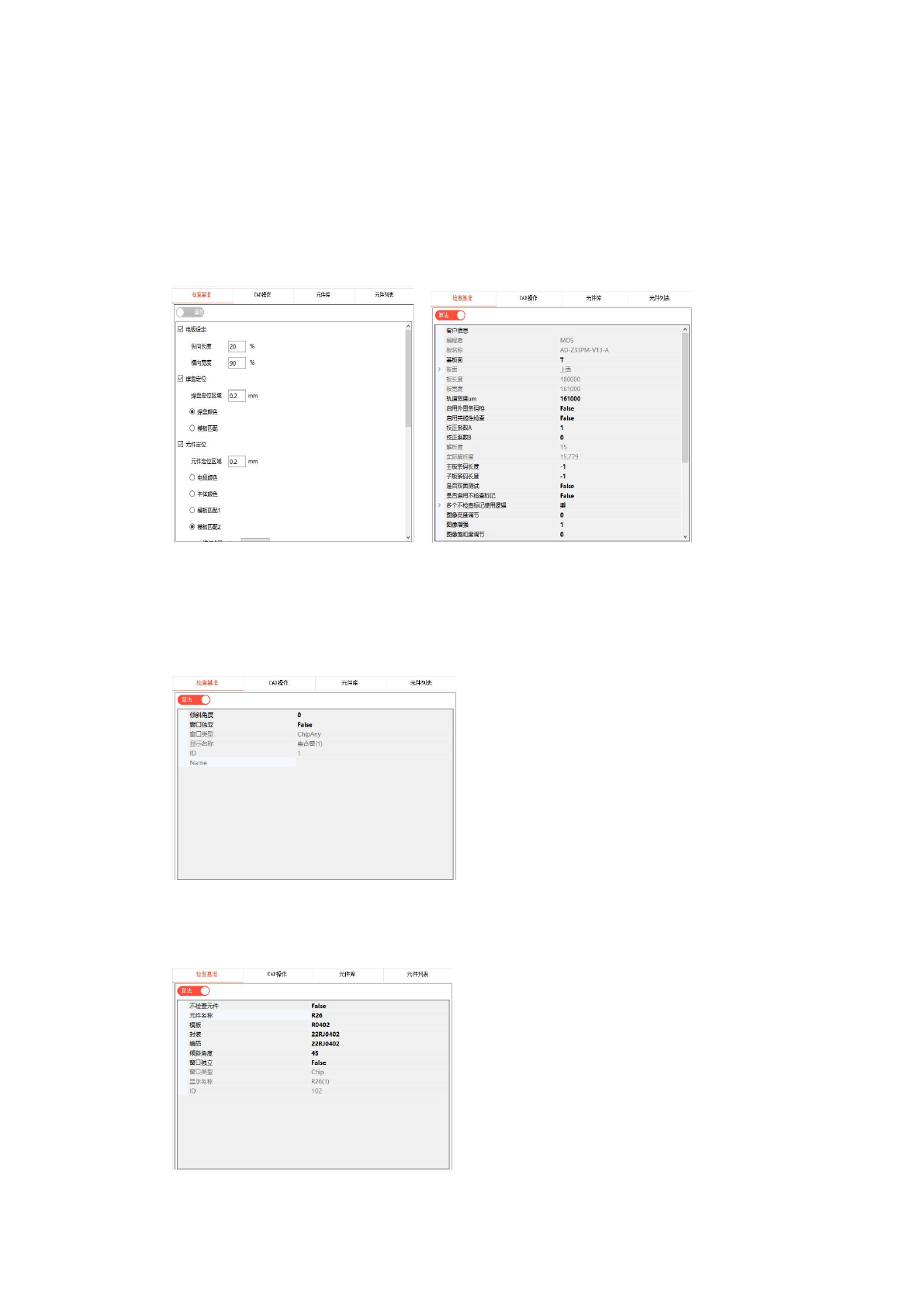

当选中窗口、元件、子板框和整板框时，当前焦点窗口会显示窗口、元件、子板框和整
板框的检查参数设置项或者属性窗口、元件有检查参数和属性，默认显示检查参数设置，点击切
换到属性窗口，才能显示元件、子板框、整板框属性。
属性设置有窗口属性、元件属性、子板框属性和整板框属性
1、窗口属性
2、元件属性
窗口检查参数设置
板属性设置
