第 22 页 共 79 页 客户信息、 板 名称、 基板面、 主板条 码长度、 子板条 码长度、 是否双面测试、 图像加亮 设置 可以更改 主板 M ark 点 1： 可设定对 角的其中一个 主板 Mark 点，板内的所 有元件跟随主 板 Mar k 点校正 主 板 Ma r k 点 2： 可 设 定 对 角 的 另 一 个 主 板 M a rk 点 ， 板 内 的 所 有 元 件 跟 随 主 板 Ma r k 点 校 正 其它设置项目…
第 21 页 共 79 页
不检查元件：测试该元件不输出测试结果，选 False 为输出测试结果，选 True 不输出测
试结果
元件名称、模板、封装、编码，来自导入的 CAD 数据，没有 CAD 数据时，在这里可以
手动输入
倾斜角度：当元件从 CAD 导入时，会自动导入该元件的角度，也可手动添加的元件倾
斜角度，最小单位是 1 度
窗口独立：个别元件与其他元件料号相同但是上锡颜色有误差容易误报，可将其参数独
立设置，选 True 开启独立窗口设置
3、
子板框属性

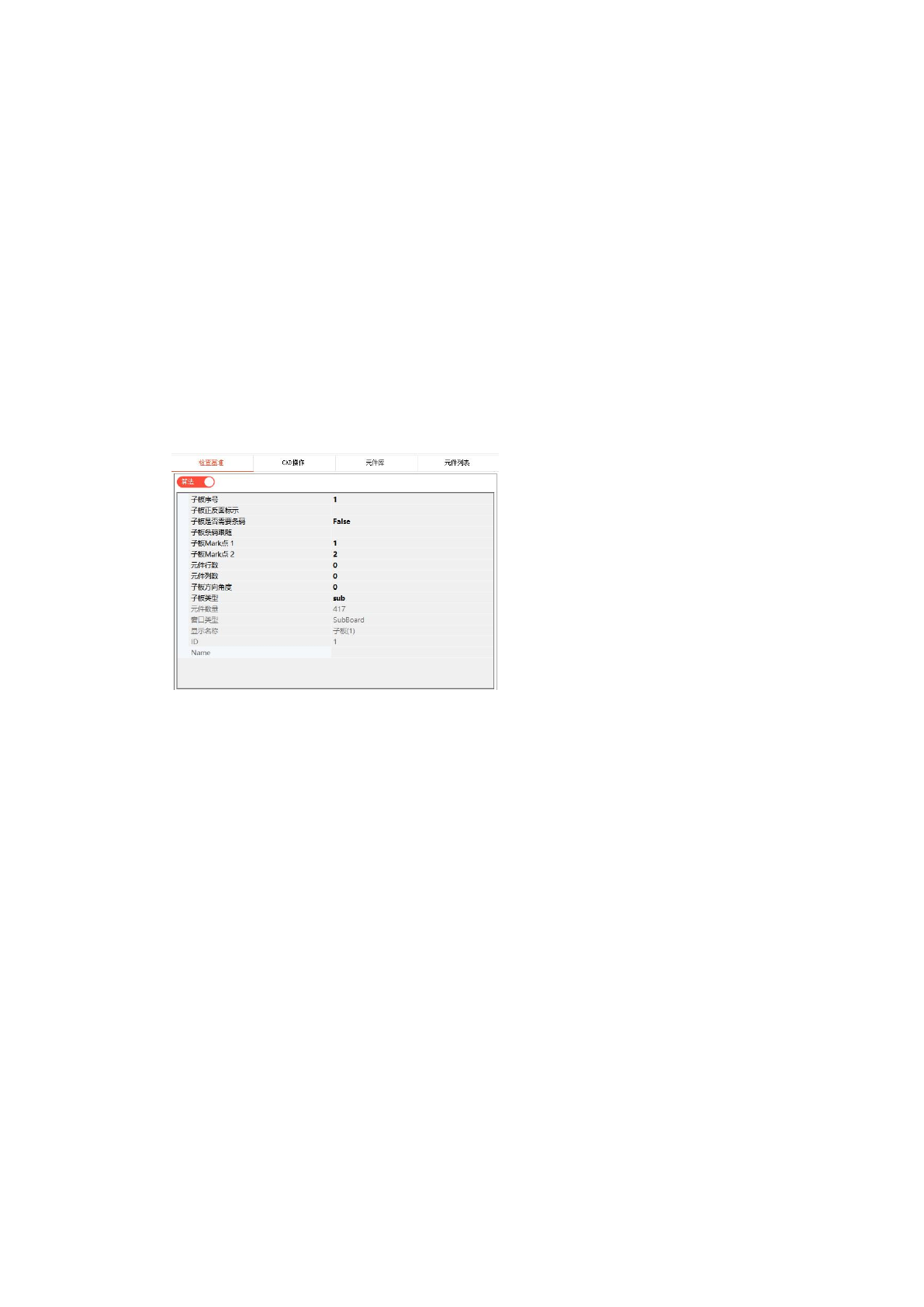

子板序号：子板序号可以更改
子板 Mark 点 1：可设定对角的其中一个子板 Mark 点，该子板内的所有元件跟随子板
Mark 点校正
子板 Mark 点 2：可设定对角的另一个子板 Mark 点，该子板内的所有元件跟随子板 Mark
点校正
子板是否需要条码：True,需要读取条码，False,不需要读取条码
其它设置项目不可以更改
4、整板框属性
第 22 页 共 79 页
客户信息、板名称、基板面、主板条码长度、子板条码长度、是否双面测试、图像加亮
设置可以更改
主板 Mark 点 1：可设定对角的其中一个主板 Mark 点，板内的所有元件跟随主板 Mark
点校正
主板 Mark 点 2：可设定对角的另一个主板 Mark 点，板内的所有元件跟随主板 Mark 点校正
其它设置项目不可以更改
2.3.4 CAD 导入和 CAD 操作
当制作一个新程式时，如有 CAD 坐标文件，可以在批量导入里面导入 CAD 坐标文件
坐标文件可以是 TXT、CSV 格式的
坐标文件内容至少包含 X 坐标、Y 坐标、元件位号、元件角度、元件料号 5 列基本信息，
如有元件封装也可以一起导入，方便做程式，如没有，可把元件封装和元件料号设置一
样
1、CAD 导入界面
第 23 页 共 79 页
如上图：导入 CAD 界面，导入 CAD 步骤：
1、按要求格式整理好 CAD 数据
2、点击“选取 CAD”，在打开的路径下面选择将要导入的 CAD 文件
3、预览 CAD,根据 CAD 每列的内容对应好
4、选择分割号，一般为逗号或者空格
5、导入 CAD，CAD 导入成功后，可以在未注册元件里看到
6、选择按元件封装或者元件料号注册元件，全部注册完后点“完成”
2、CAD 操作界面
1、X、Y 镜像：把 CAD 坐标进行镜像翻转
2、选择标准窗：依次选择对角 2 个 CAD 窗口，挪正位置到相对应的元件上点击校正
3、刷新坐标：更改坐标变换的重新载入
4、CAD 居中：把 CAD 坐标自动移到电路板图上
5、排除板外 CAD：用于分段测试软件，排除板外多余的 CAD 坐标
6、校正：把 CAD 元件位置校正
7、CAD 坐标旋转 90 度：是把整板坐标旋转 90°
8、显示所有：在导入 CAD 列表中显示所有没有注册的元件
9、X、Y 坐标换算是把 CAD 数据的 X、Y 坐标单位换算成微米，然后除以解析度
10、撤销是注册好的元件可以撤销
11、CAD 对比：当 CAD 导入中途，关闭软件后再重新导入时，先把 CAD 位置挪正位置，点击“CAD
对比”，软件会默认把导入过的 CAD 坐标位置过滤掉，只剩下未导入的 CAD 坐标位置
