第 22 页 共 79 页

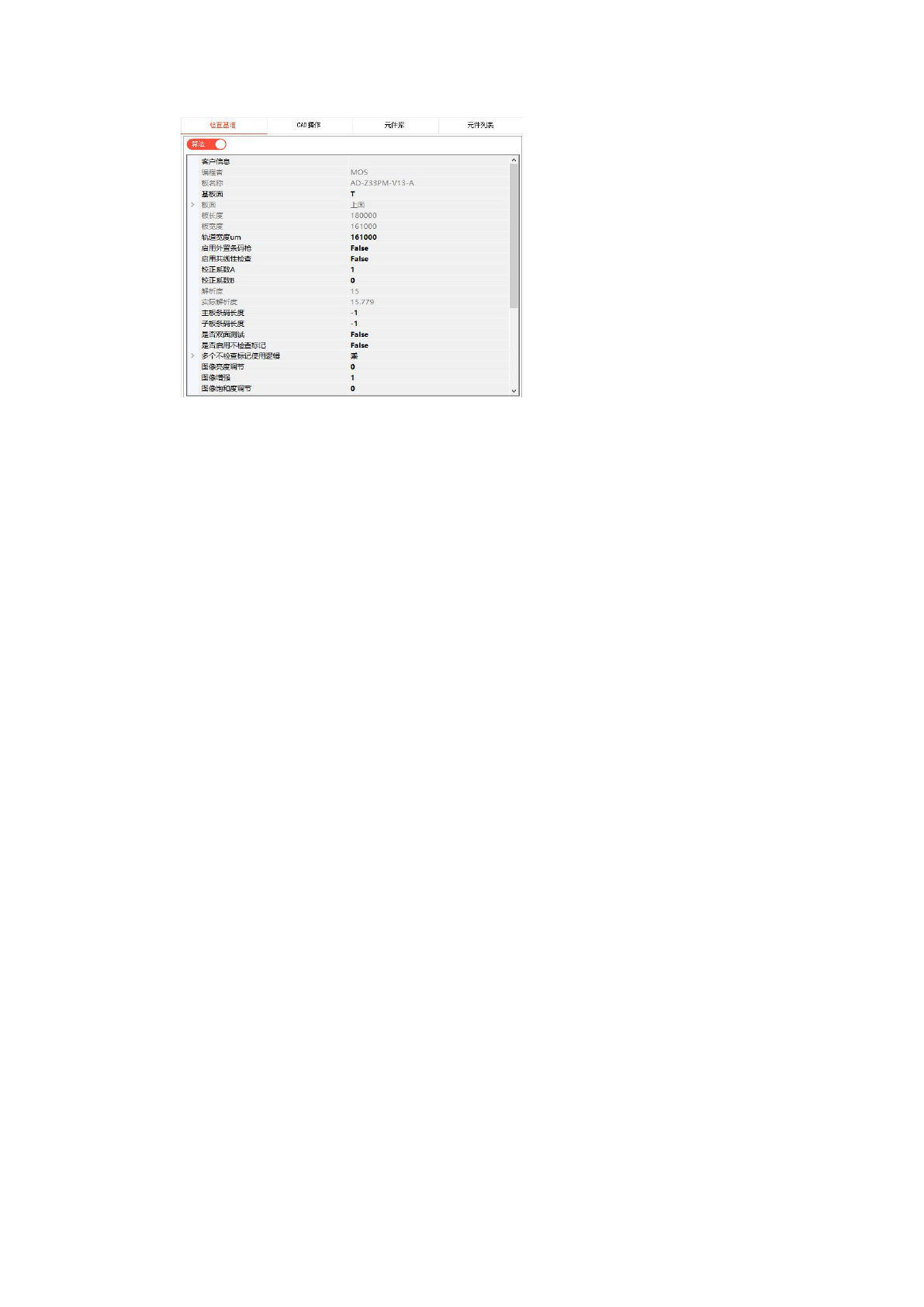

客户信息、板名称、基板面、主板条码长度、子板条码长度、是否双面测试、图像加亮
设置可以更改
主板 Mark 点 1：可设定对角的其中一个主板 Mark 点，板内的所有元件跟随主板 Mark
点校正
主板 Mark 点 2：可设定对角的另一个主板 Mark 点，板内的所有元件跟随主板 Mark 点校正
其它设置项目不可以更改
2.3.4 CAD 导入和 CAD 操作
当制作一个新程式时，如有 CAD 坐标文件，可以在批量导入里面导入 CAD 坐标文件
坐标文件可以是 TXT、CSV 格式的
坐标文件内容至少包含 X 坐标、Y 坐标、元件位号、元件角度、元件料号 5 列基本信息，
如有元件封装也可以一起导入，方便做程式，如没有，可把元件封装和元件料号设置一
样

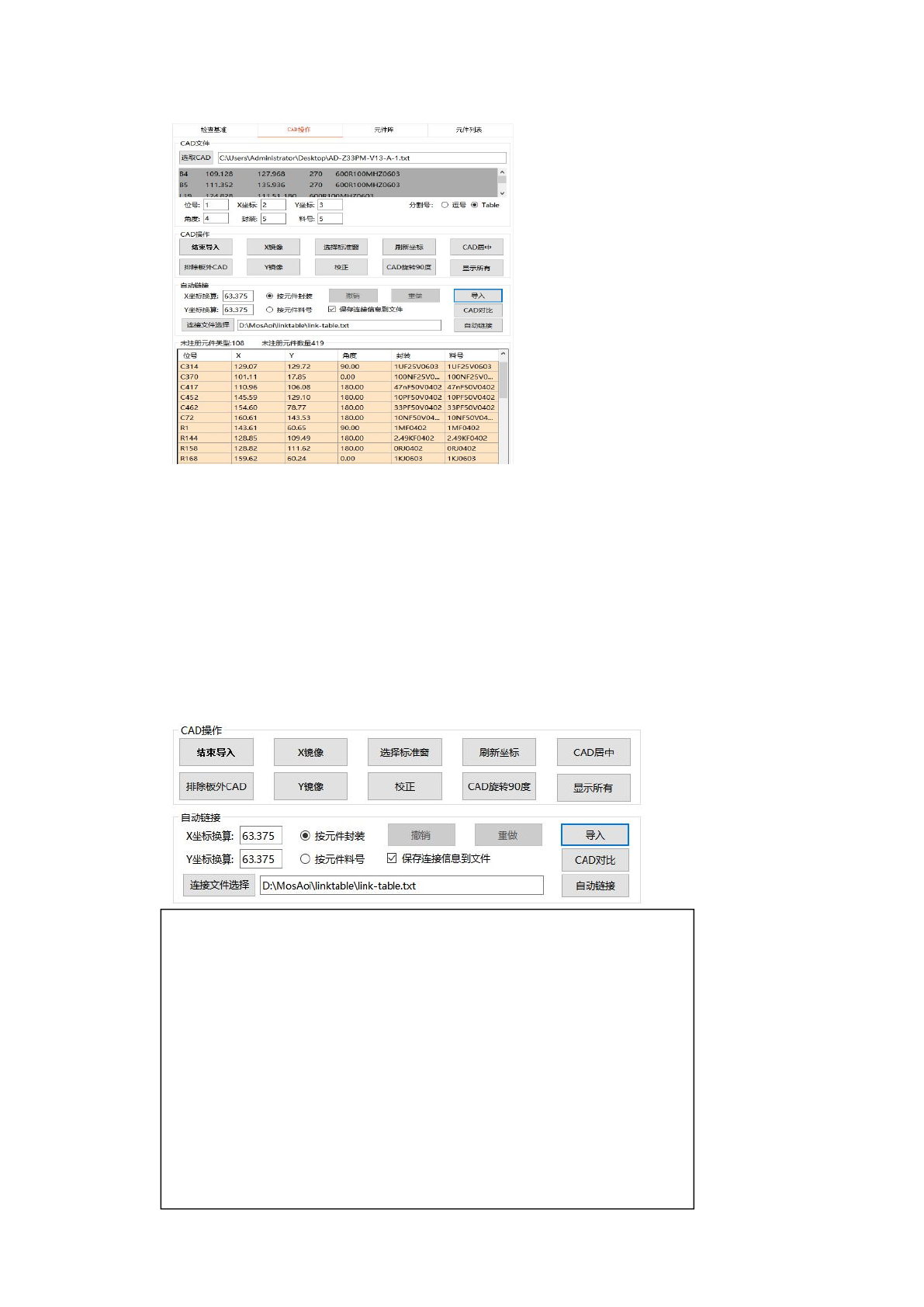

1、CAD 导入界面
第 23 页 共 79 页
如上图：导入 CAD 界面，导入 CAD 步骤：
1、按要求格式整理好 CAD 数据
2、点击“选取 CAD”，在打开的路径下面选择将要导入的 CAD 文件
3、预览 CAD,根据 CAD 每列的内容对应好
4、选择分割号，一般为逗号或者空格
5、导入 CAD，CAD 导入成功后，可以在未注册元件里看到
6、选择按元件封装或者元件料号注册元件，全部注册完后点“完成”
2、CAD 操作界面
1、X、Y 镜像：把 CAD 坐标进行镜像翻转
2、选择标准窗：依次选择对角 2 个 CAD 窗口，挪正位置到相对应的元件上点击校正
3、刷新坐标：更改坐标变换的重新载入
4、CAD 居中：把 CAD 坐标自动移到电路板图上
5、排除板外 CAD：用于分段测试软件，排除板外多余的 CAD 坐标
6、校正：把 CAD 元件位置校正
7、CAD 坐标旋转 90 度：是把整板坐标旋转 90°
8、显示所有：在导入 CAD 列表中显示所有没有注册的元件
9、X、Y 坐标换算是把 CAD 数据的 X、Y 坐标单位换算成微米，然后除以解析度
10、撤销是注册好的元件可以撤销
11、CAD 对比：当 CAD 导入中途，关闭软件后再重新导入时，先把 CAD 位置挪正位置，点击“CAD
对比”，软件会默认把导入过的 CAD 坐标位置过滤掉，只剩下未导入的 CAD 坐标位置
第 24 页 共 79 页

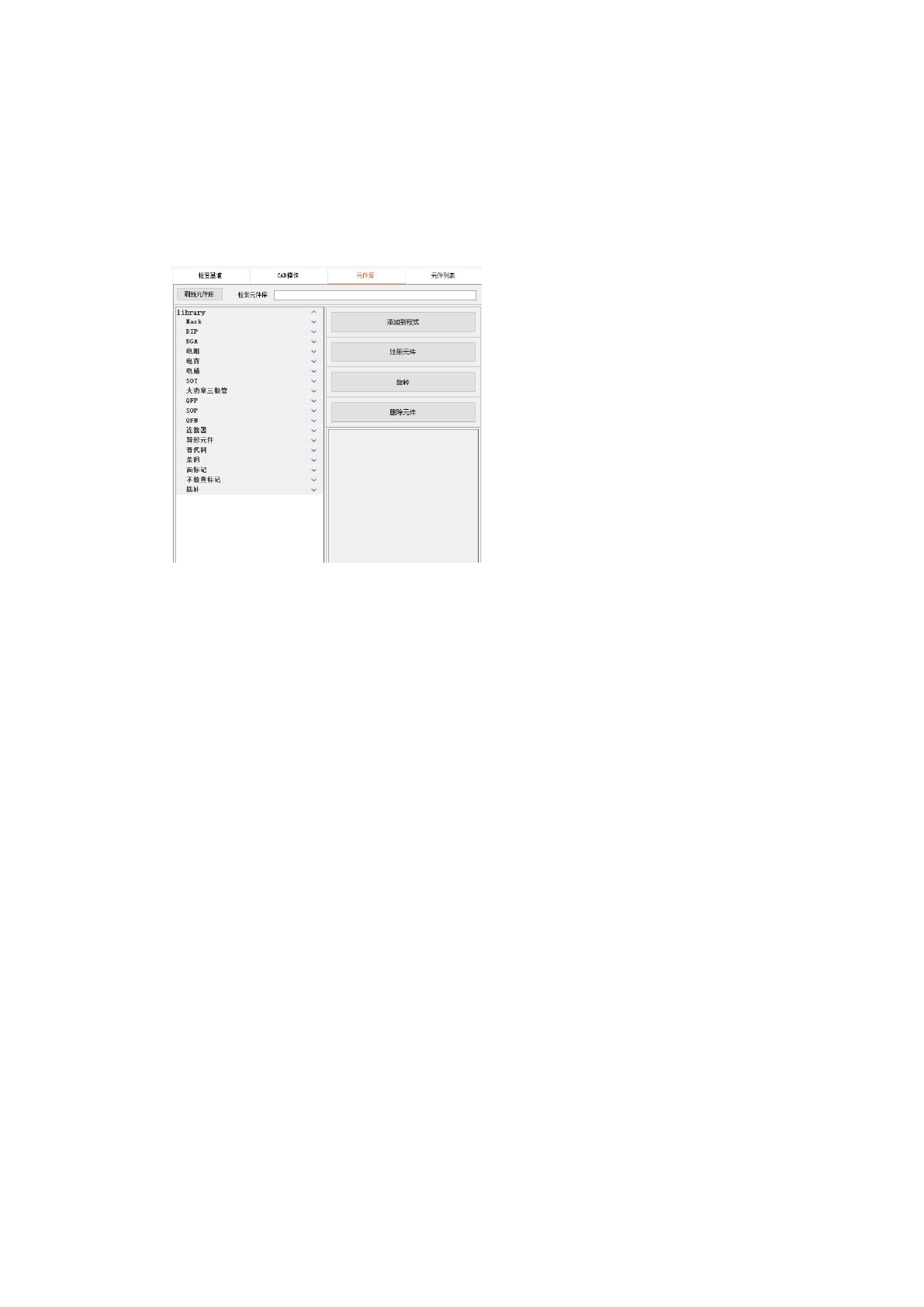

2.3.5 元件库及元件库图像
元件库分为：Mark、DIP、BGA、电阻、电容、电感、SOT、大功率三极管、QFP、SOP、
QFN、连接器、异形元件、替代料、条码、面标记、不检查标记、插针 18 类元件
刷新元件库：刷新显示所有元件库
添加到程式：点击每种元件库前面的下拉箭头，可展开元件库列表，选中列表下的某个
元件库，点击“添加到程式”，就可在电路板图上新建一个元件，或者鼠标左键长按改元
件，拖动到电路板上
删除元件：展开的元件库列表，选中元件，点击“删除元件”即可从元件库里删除该元件，
也可删除某类元件库，点击“BGA”,就可删除 BGA 类元件库
保存元件库：选中电路板上的某个元件，点功能图标“保存模板”或者按快捷键“S”，在弹
出的对话框输入元件库名称，即可在该元件库类型里保存该模板，更改元件库名称即另存一
个模板
2.3.6 元件列表
程式的元件列表，包含元件名称、模板、封装、编码、倾斜角度、不检查元件等
