2.3.5 元件库及元件库图像

元件库分为：Mark、DIP、BGA、电阻、电容、电感、SOT、大功率三极管、QFP、SOP、

QFN、连接器、异形元件、替代料、条码、面标记、不检查标记、插针 18 类元件

刷新元件库：刷新显示所有元件库

添加到程式：点击每种元件库前面的下拉箭头，可展开元件库列表，选中列表下的某个

元件库，点击“添加到程式”，就可在电路板图上新建一个元件，或者鼠标左键长按改元

件，拖动到电路板上

删除元件：展开的元件库列表，选中元件，点击“删除元件”即可从元件库里删除该元件，

也可删除某类元件库，点击“BGA”,就可删除 BGA 类元件库

保存元件库：选中电路板上的某个元件，点功能图标“保存模板”或者按快捷键“S”，在弹

出的对话框输入元件库名称，即可在该元件库类型里保存该模板，更改元件库名称即另存一

个模板

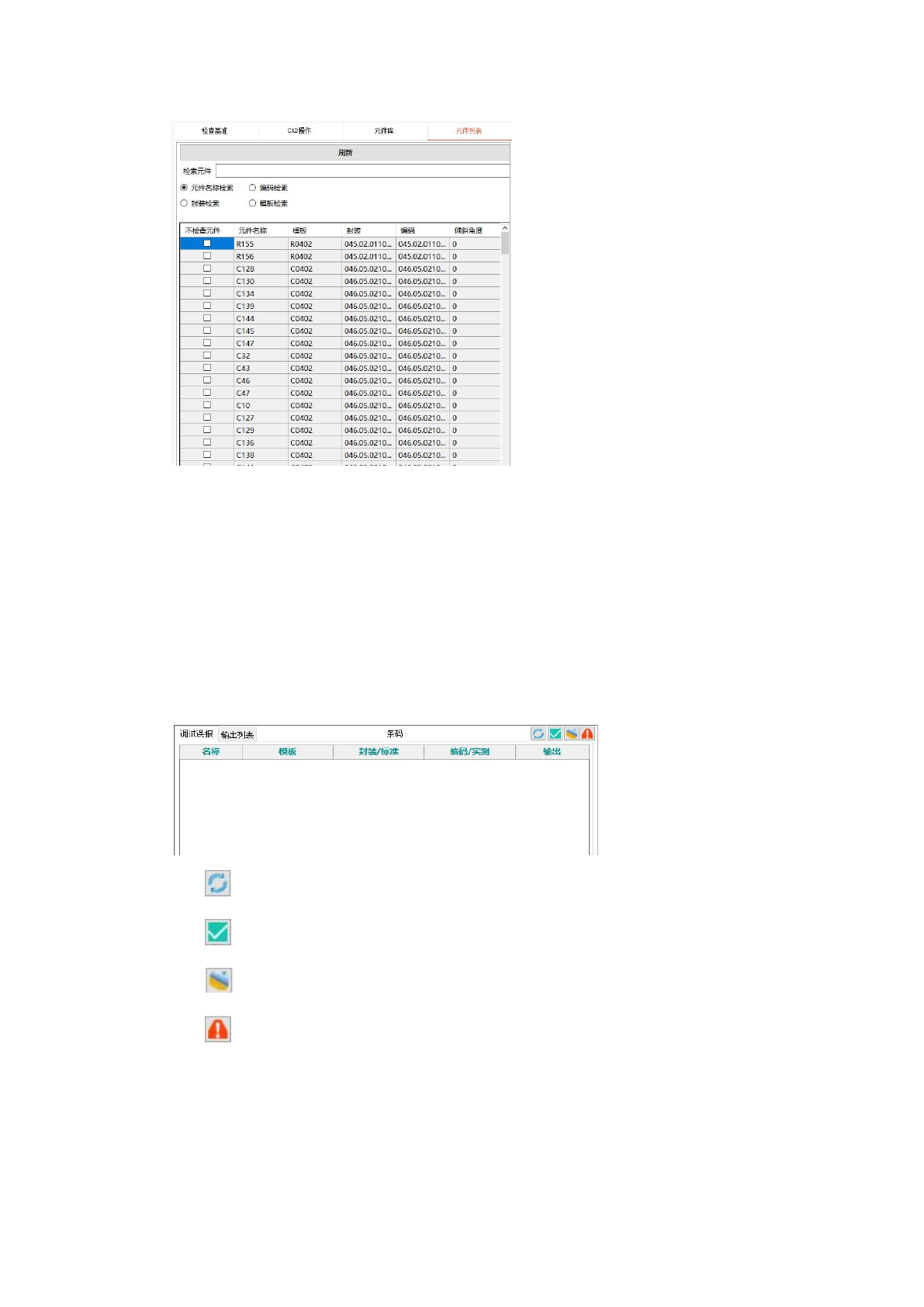

2.3.6 元件列表

程式的元件列表，包含元件名称、模板、封装、编码、倾斜角度、不检查元件等

第 25 页共 79 页

2.3.7 输出列表和调试误判

输出列表是输出的测试结果，每块板一个文本文件，比如 0000001NY，后缀 NY 是机器

输出没有确认的报错测试结果，后缀 NO 是机器输出的测试结果，经过确认是 OK 的结

果

调试误判是从输出列表里面载入某块板的报错结果，显示报错元件列表，点击元件查看

报错信息进行调试

1、重新测试，对载入的测试结果重新测试

2、显示当前全部结果，显示所测试全部元件的结果

3、清除测试结果，清除载入的测试结果

4、只显示 NG 测试结果，测试后，点击此按钮，只显示 NG 测试结果，方便调试

第 26 页共 79 页

3 标记制作说明

3.1MARK 定位点说明

在 MARK 定位点窗口内搜索电路板的补正标记，所有元件跟随 MARK 点的补正位移进

行校正

1）常见的几种 MARK 定位点形状

MARK 点的尺寸一般在 1mm(±0.2mm)

材质：铜箔、镀锡、镀金及镀镍

2）MARK 定位点的作用

PCB 板传送到设备轨道的停板位置，根据拍照到的 MARK 点，计算出 MARK 点偏移

量，对元件位置进行校正。

MARK 点设置一般选对角 2 个 MARK,可以整板设置 2 个 MARK 点，如有必要，也可

以每个子板设置 2 个 MARK 点

3）MARK 定位点制作说明

在整图上找到 MARK 点的位置，从 MARK 点元件库里选择想要的 MARK 点模板，点

击“添加到程式”，即可在程式里面添加 MARK 定位点

点 MARK 定位点搜索窗编辑检查参数和颜色参数

检查 MARK 点，使参考值和测试值都为 0，即完成 MARK 点的制作
