第 27 页 共 79 页
4）MARK 定位点参数说明
MARK 定位点参数设置项：
〇面积
选定颜色所占比例≥___%（设定值）实测___
●形状检查
●圆形检查
〇方形检查
大小误差≤___%
形状相似度≥___%（设定值）实测___
说明：
A、面积和形状检查只能单选一项，圆形检查和方形检查也只能单选一项
B、颜色参数设定抽取 MARK 定位点的颜色，一般抽取红色及亮度，尽量不要抽取 MARK
定位点以外的颜色
C、面积：计算抽出的颜色面积占本体窗面积的比例，在搜索窗内寻找设定的颜色最为
一致的对象颜色，将本体窗移动到该位置。计算抽出的颜色面积占本体窗面积的比例，大于
等于设定值，判定为 OK，小于设定值，则判定为 NG，报 MARK 搜索错
D、形状检查：当勾选形状检查时，可选择圆形检查或方形检查，计算抽取的 MARK 颜
色和形状最接近所选择的形状检查，形状相似度大于等于设定值，判定为 OK，小于设定值，
则判定为 NG，报 MARK 搜索错
E、搜索窗是搜索 MARK 定位点的区域范围，本体窗是设定 MARK 定位点的尺寸，要求
与整图上实际 MARK 定位点图像大小一致，该窗口没有其它参数设置
3.2 不检查标记说明
在不检查标记搜索窗口内识别电路板的不检查标记，在批量测试模式下，识别到不检查
标记时，不检查标记所属的整板或者子板不进行不良的输出，但在编程模式，将不作为不检
查标记而进行不良输出
1）常见的不检查标记
第 28 页 共 79 页
A、电路板上固定位置画“×”
B、在板上固定位置的标记点涂黑或涂白
2）不检查标记制作说明
在电路板整图上找到不检查标记的位置，从不检查标记的元件库里选择不检查标记模
板，点击“添加到程式”，即可在程式里面添加不检查标记
点不检查标记搜索窗编辑检查参数和颜色参数
检查不检查标记，报出
2）不检查标记参数说明
说明：
A、定位搜索框内搜索抽出的颜色（根据不检查标记的颜色）
B、面积：计算所抽出的颜色占本体窗的比例，大于设定值，则结果 NG，该子板不测
试输出结果，小于等于设定值，则结果 OK，该子板需要测试，并输出测试结果。
3.3 面标记说明
当要实现正反面程式自动跳转时，需要在正反面程式上面添加面标记
1）面标记制作说明
在电路板整图上找到可作为面标记识别的位置（正反面程式都需要作面标记，而且面标
记只能识别一面通过，换拍照另一面电路板图不通过），从面标记的元件库里选择面标记模
板，点击“添加到程式”，即可在程式里面添加面标记
点面标记搜索窗编辑检查参数和颜色参数
第 29 页 共 79 页
面标记设定好后，在检查模式和编程模式，都启用功能

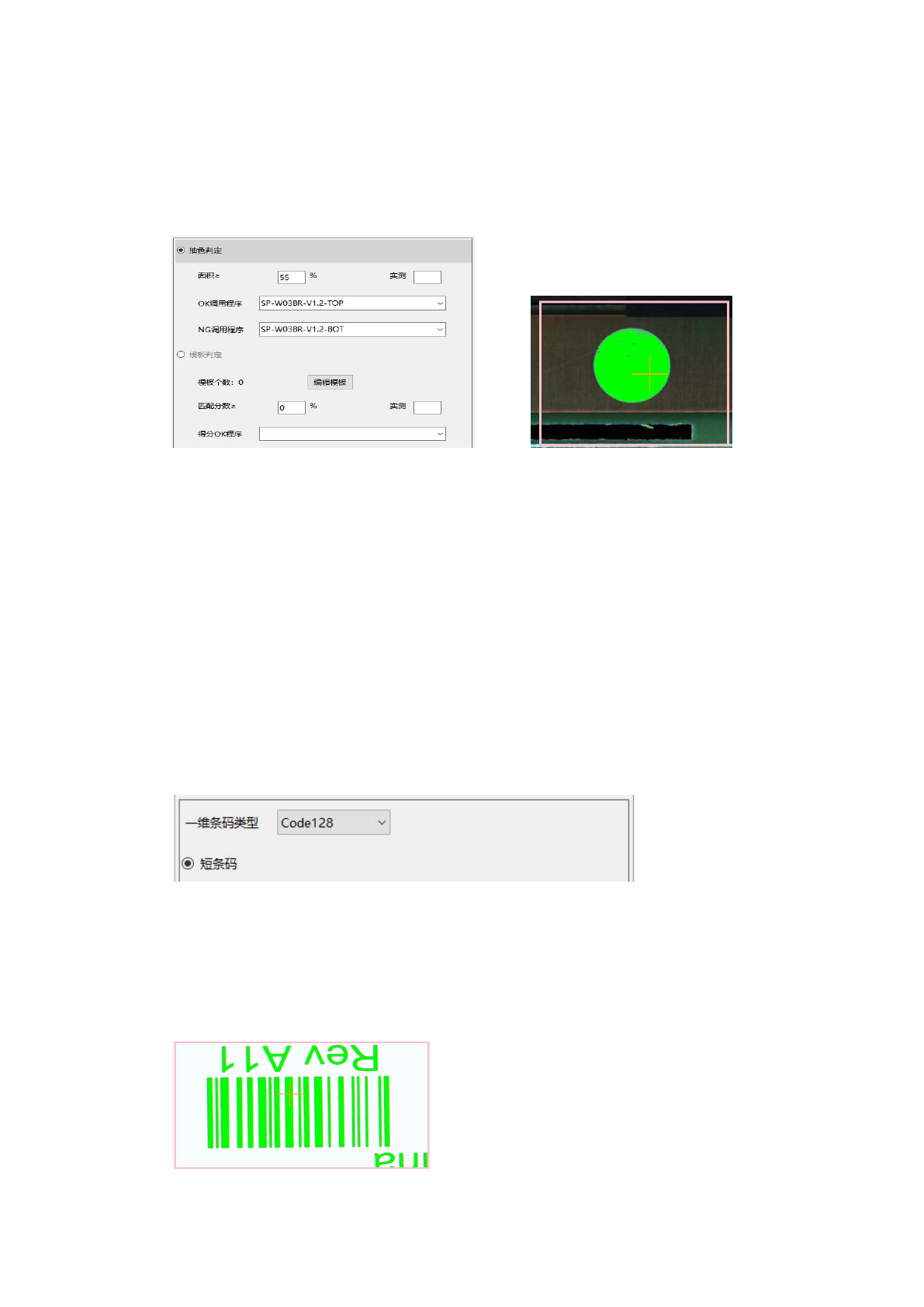

2）面标记参数说明
说明：
A、定位搜索框内搜索抽出的颜色（根据面标记的颜色），必须保证反面位置没有相应
的颜色标记
B、选定颜色所占比例：计算所抽出的颜色占本体窗的比例，大于等于设定值，则结果
OK，调用 OK 对应的程式，小于设定值，则结果 NG，调用 NG 所对应的程式。
3.4 条码算法说明
读取电路板上的条码，将测试结果和条码一起输出，方便后续的追溯
1）一维条码类型
A、选择条码类型：一维条码根据条码类型选择 Code39、Code128、Code93
B、短条码：条码长度没有超过一个 FOV
C、抽取条码颜色，如下：
