第 30 页共 79 页

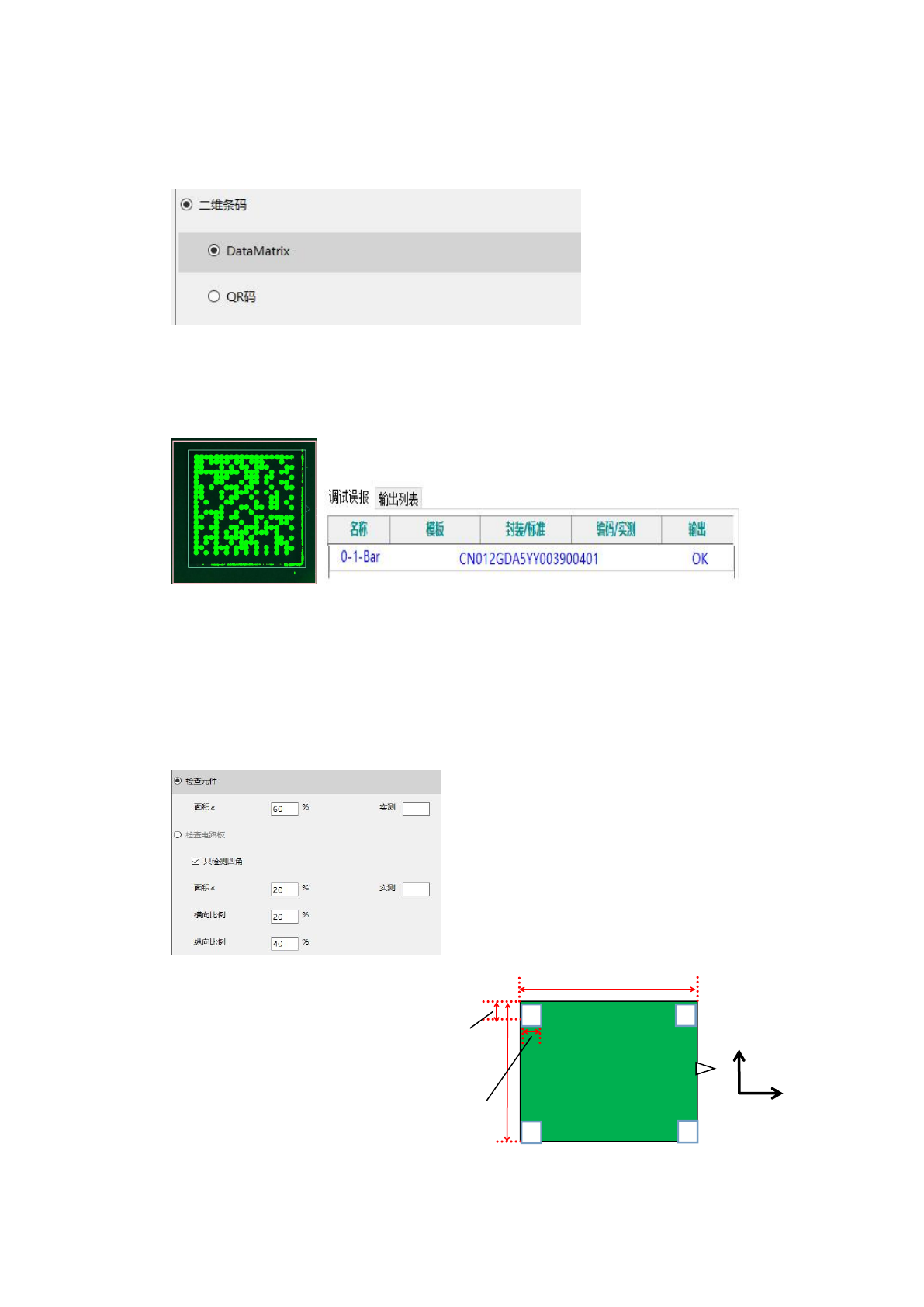

3）二维条码

A、二维条码根据条码类型选 DataMatrix、QR 码

C、抽取条码颜色，（也可以不取色）如下：

4 周边公用检查窗口

4.1 缺件窗

○检查元件

面积≥___%

○检查电路板

只检查四角

面积≤___%

横向比例___%

纵向比例___%

100%

横向

纵向

100%

横向比例

纵向比例

第 31 页共 79 页

抽取颜色：

1）选择检查元件，点中检查元件的任一设定，可以进行抽色，此项抽取元件本体颜色

2）选择检查电路板，点中检查电路板的任一设定，可以进行抽色，此项抽取电路板颜色

处理内容：

1）选择检查元件时，在检查区域内，计算所抽取颜色的面积占检查区域的比例，大于

等于面积设定值，则 OK，小于面积设定值，则 NG

2）选择检查电路板时，在检查区域内，计算所抽取颜色的面积占检查区域的比例，小

于等于面积设定值，则 OK，大于面积设定值，则 NG

3）勾选检查四角时，按各个检查区域计算，有 1 个检查区域 NG，则结果 NG

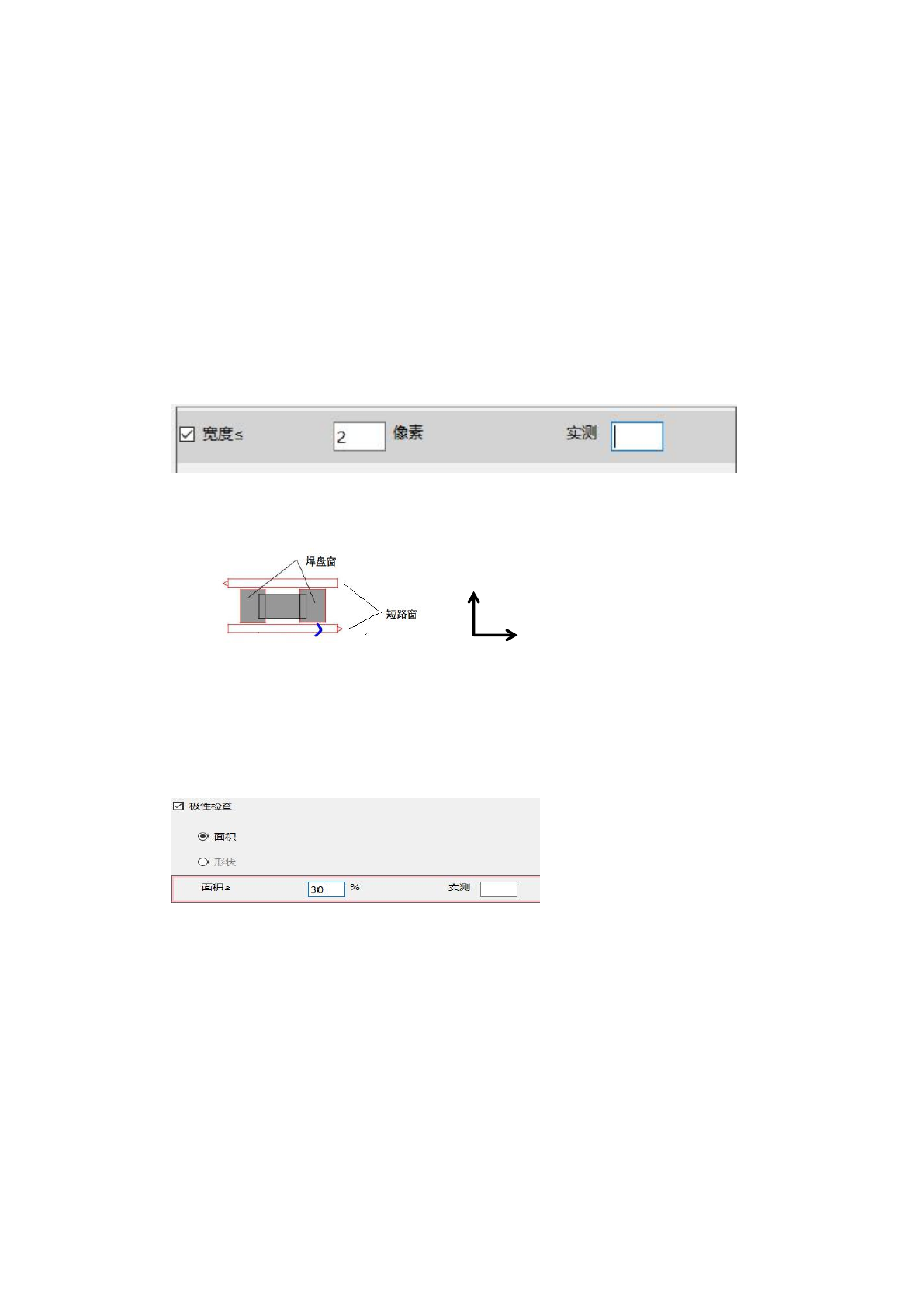

4.2 短路窗

抽取颜色：

点中短路窗的任一设定，可以进行抽色，此项抽取红、绿、蓝（焊锡的颜色）

处理内容：

1）、在检查区域内，抽取的对象颜色的像素横向贯穿短路窗，则报短路

2）、设置像素，横向贯穿短路窗的对象颜色宽度大于设置像素，则报短路

4.3 极性窗

抽取颜色：

点中极性窗的任一设定，可以进行抽色，此项抽取极性点的颜色

处理内容：

在检查区域内，计算所抽取颜色的面积占检查区域的面积比例，大于等于设定值，

则 OK，小于设定值，则 NG

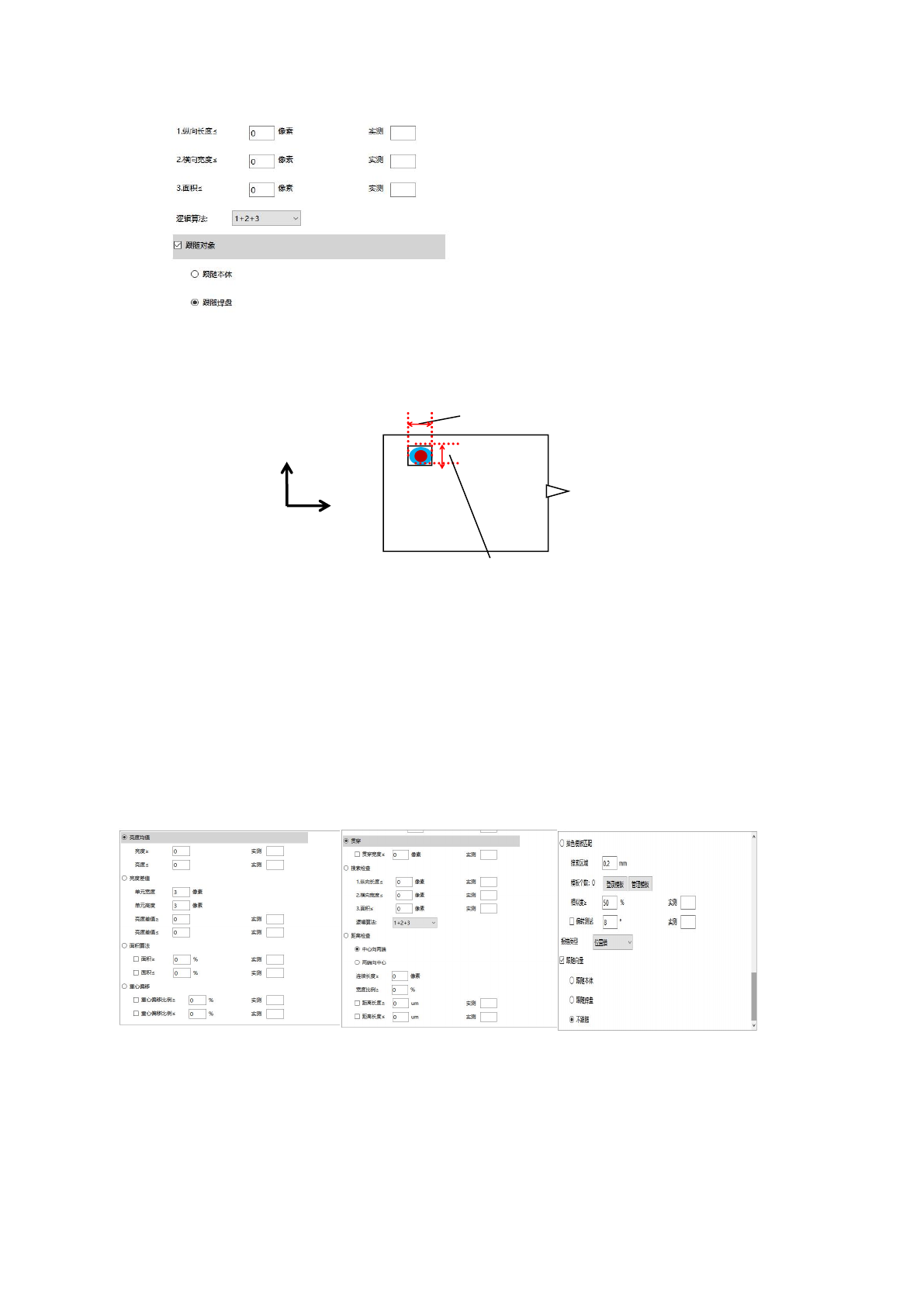

4.4 锡珠窗

横向

纵向

第 32 页共 79 页

抽取颜色：

点中锡珠窗的任一设定，可以进行抽色，此项抽取红、绿、蓝（焊锡的颜色）

处理内容：

在检查区域内，搜索以对象抽取的颜色的像素外切矩形，外切矩形的纵向长度和横向宽

度大于设定值，则 NG，计算所抽取颜色的面积占外切矩形的面积像素比例，小于等于设定

值，则 OK，大于设定值，则 NG。有 1 项 OK，则锡珠窗的测试结果 OK，全部 NG，结果才

4.5 集合窗

集合窗里有七种算法，都为单选项，即每个集合窗只能选 8 种算法，每种算法解释如下：

1、○亮度均值

亮度≥___

亮度≤___

抽取颜色：

无需抽取颜色

横向

纵向

横向宽度

纵向长度
