处理内容：

在检查区域内，计算所有像素的亮度平均值，亮度均值在设定的上限和下限均值之间，

则 OK，否则 NG

2、○亮度差值

单元宽度___像素

单元高度___像素

亮度差值≥___

亮度差值≤___

抽取颜色：

无需抽取颜色

处理内容：

在检查区域内，以相邻的的横向和纵向（单元宽度、单元高度）的像素先计算平均值，

再计算均值里的亮度差值，亮度差值在设定的上限和下限均值之间，则 OK，否则 NG

3、○面积算法

面积≥___%

面积≤___%

抽取颜色：

抽取对象的特征颜色

处理内容：

在检查区域内，计算所抽取颜色的面积占检查区域的比例，在设定的参数范围内，则

OK，否则 NG

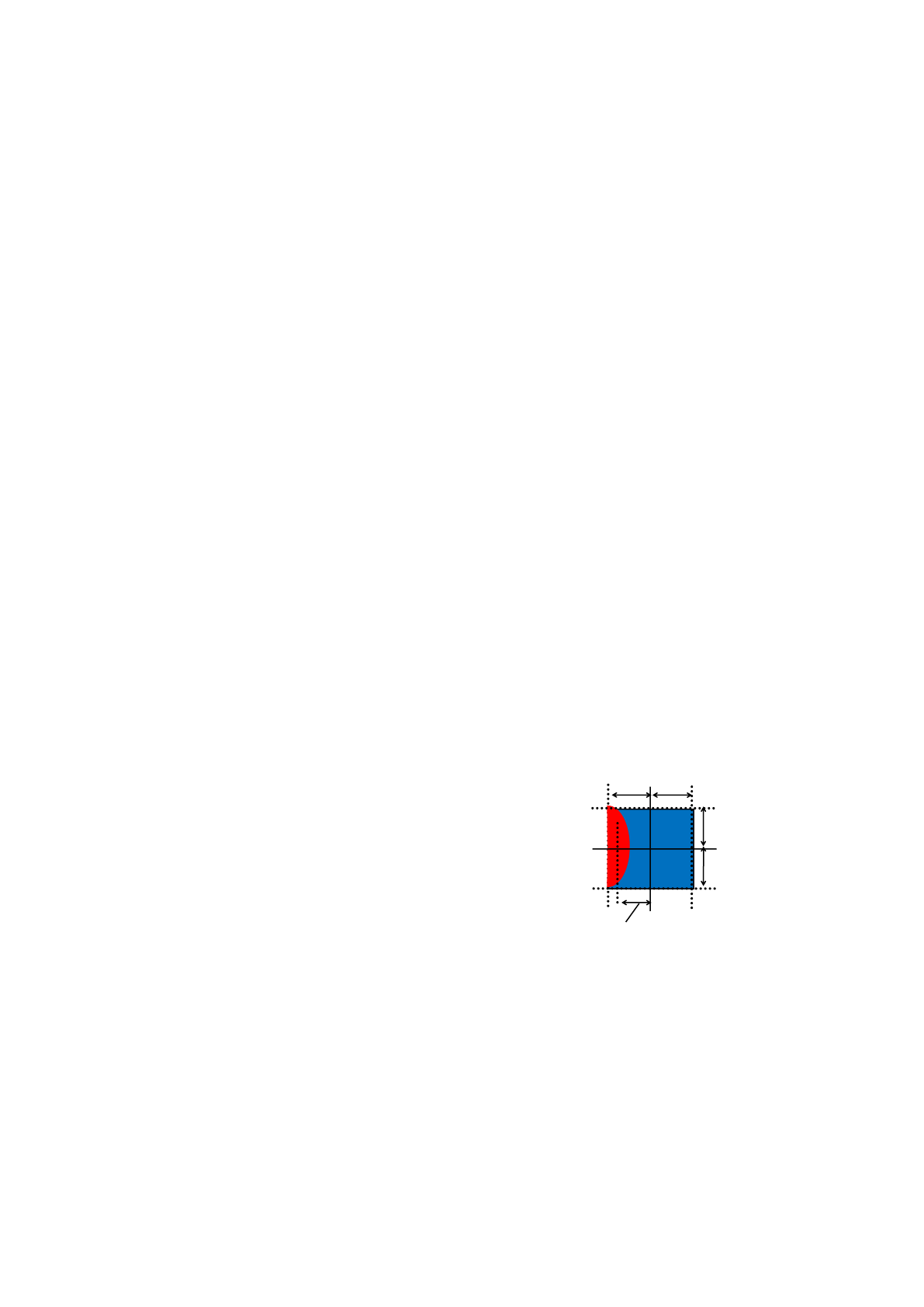

4、○重心偏移

重心偏移比例≥___%

重心偏移比例≤___%

抽取颜色：

抽取对象的特征颜色

处理内容：

以检查区域的纵向长和横向宽为 100%，分别计算检查区域的中心和抽取对象颜色的中

心，两个中心的最大距离占检查区域的长度的比例就是重心偏移，重心偏移在设定的范

围内，则 OK，否则 NG

5、○贯穿

贯穿宽度≤___像素

此算法于 4.2 短路窗算法一样

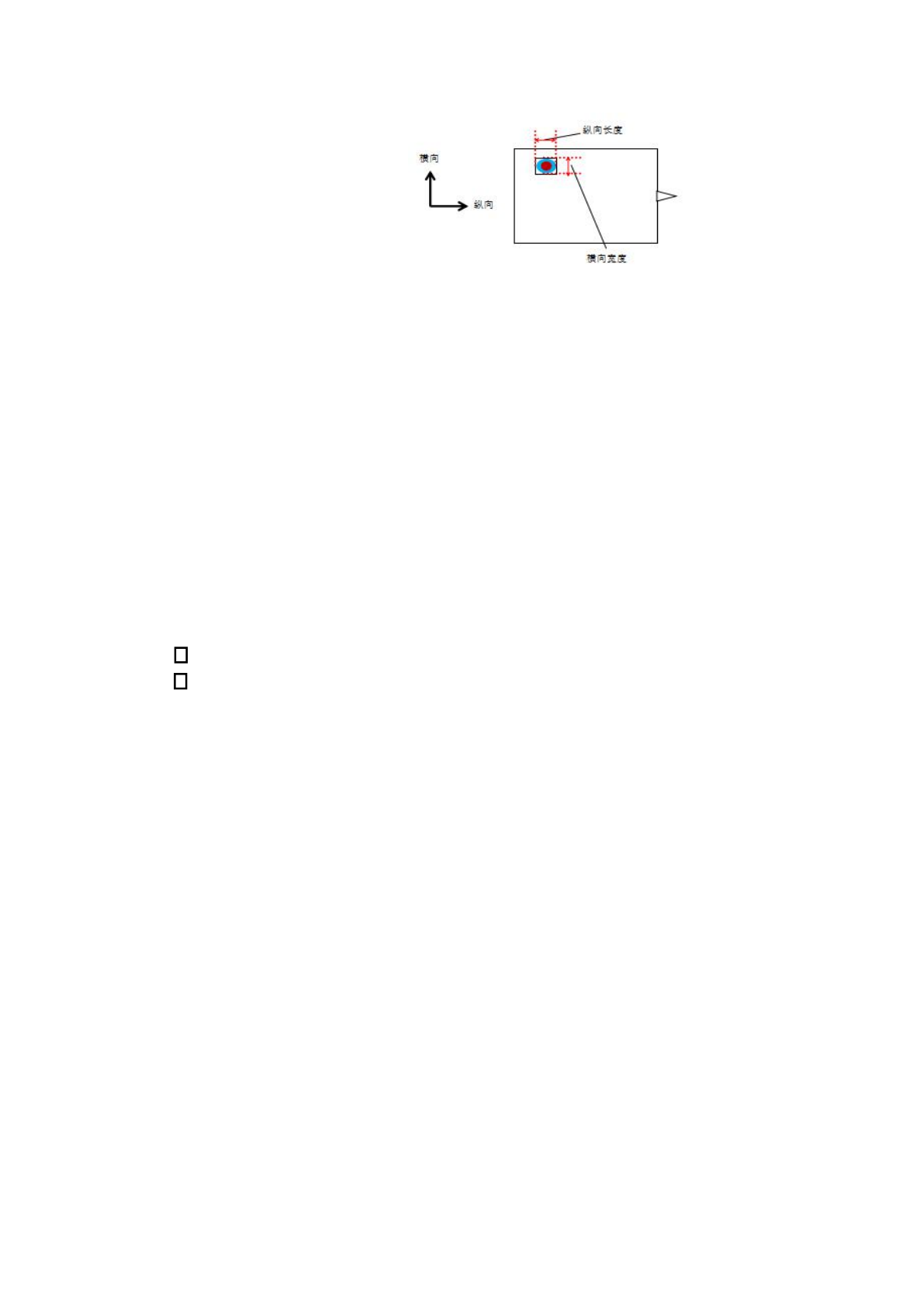

6、○搜索检查

100%

重心偏移

100%

第 34 页共 79 页

1.纵向长度≤___像素

2.横向宽度≤___像素

3.面积≤___%

逻辑算法 ___

7、○距离检查

○中心向两端

○两端向中心

连续长度≥___像素

宽度比例≥___%

距离长度≥___um

距离长度≤___um

抽取颜色：

抽取焊锡的颜色（蓝色）

处理内容：

在检查区域内，选取“中心向两端”或者“两端向中心”算法，搜索到颜色连续长度和宽度

比例达到设定值（以焊盘宽度为 100%），连续合格行数的像素达到设定值，找到两端的边界，

计算出两端边界的距离，就是距离长度值

8、○抽色模板匹配

搜索区域 ___ mm

模板个数

相似度≥___%

○偏转测试 ___°

抽取颜色：

抽取焊锡的颜色（蓝色）

处理内容：

在检查区域内，搜索以对象抽取的颜色的像素外切矩形，外切矩形的纵向长度和横

向宽度大于设定值，则 NG。计算抽取的对象颜色的面积占外切矩形的面积比例，小等

于设定值，则 OK，大于设定值，则 NG。可设定检查逻辑算法。

第 35 页共 79 页

在搜索区域内，抽取对象颜色登录模板，所抽取的对象颜色相似度大于设定值，则 OK。

报错类型：可以在列表内选择报错类型

跟随向量：集合窗口可以选择跟随本体、跟随焊盘的抽出定位补正，也可以选择不跟随

4.6 跳转窗

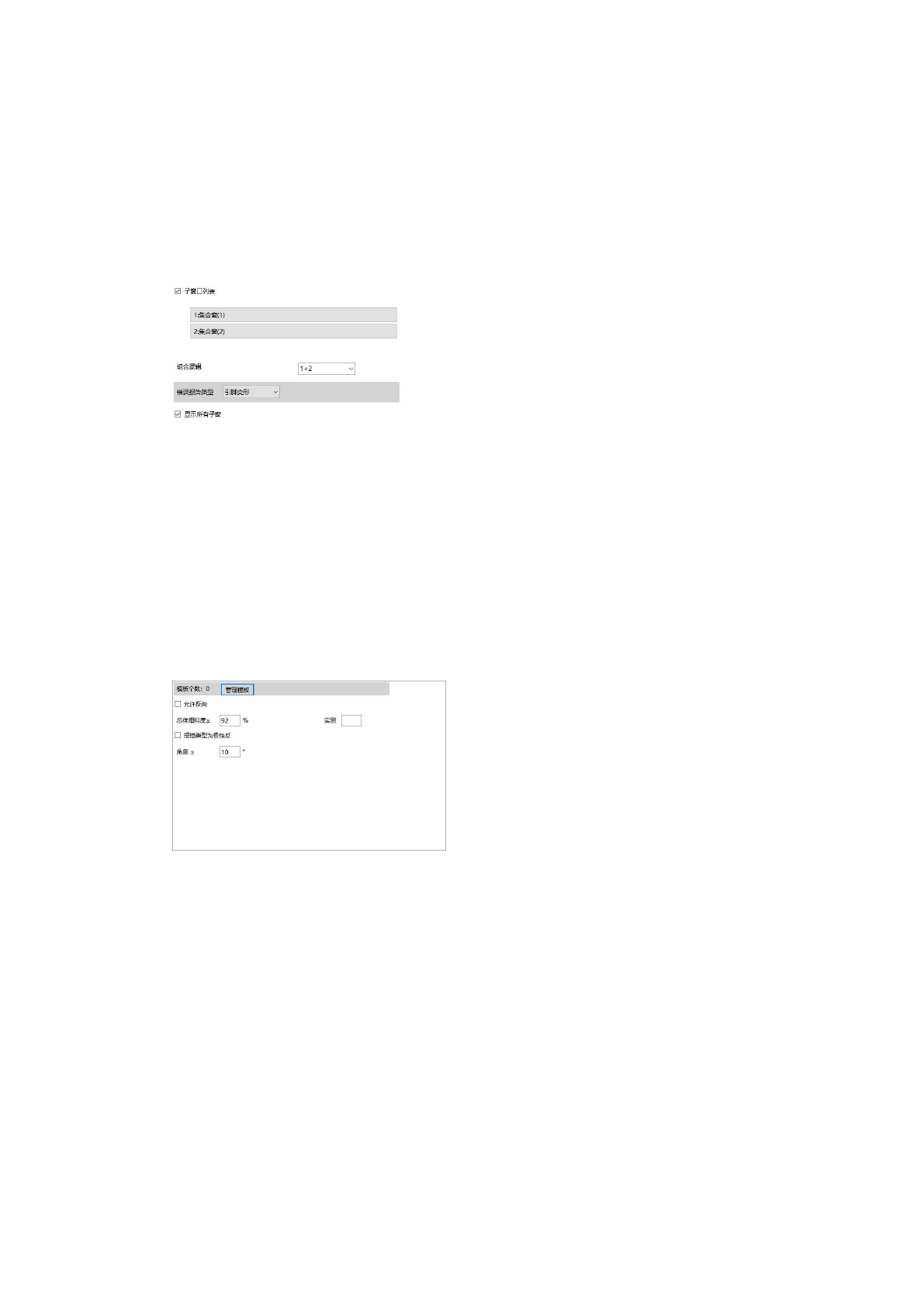

1、选择“跳转窗”可以添加多个其它窗口

2、组合逻辑：组合逻辑可以用“+”、“*”，和虚焊的组合逻辑算法一样

3、错误报错类型：可以在列表里选择报错类型

4、显示所有子窗：勾选会显示所有添加的子窗口，不勾选只选择其中一个子窗口

4.7 1)文字窗

模板个数：显示已经登陆的模板

管理模板：点击“管理模板”，进入注册文字界面选择添加模板

允许反向：元件允许 0 度或者 180 度旋转，无方向，多用于电阻元件

总体相似度：所有小格相似度比例平均

报错类型为极性反：勾选报错类型为极性反，报错类型定义为反向

角度小于：在设定角度范围内，旋转角度，不会报错
