第 34 页 共 79 页
1.纵向长度≤___像素
2.横向宽度≤___像素
3.面积≤___%
逻辑算法 ___
7、○距离检查
○中心向两端
○两端向中心
连续长度≥___像素
宽度比例≥___%
距离长度≥___um
距离长度≤___um
抽取颜色：
抽取焊锡的颜色（蓝色）
处理内容：
在检查区域内，选取“中心向两端”或者“两端向中心”算法，搜索到颜色连续长度和宽度
比例达到设定值（以焊盘宽度为 100%），连续合格行数的像素达到设定值，找到两端的边界，
计算出两端边界的距离，就是距离长度值
8、○抽色模板匹配
搜索区域 ___ mm
模板个数
相似度≥___%
○偏转测试 ___°
抽取颜色：
抽取焊锡的颜色（蓝色）
处理内容：
处理内容：
在检查区域内，搜索以对象抽取的颜色的像素外切矩形，外切矩形的纵向长度和横
向宽度大于设定值，则 NG。计算抽取的对象颜色的面积占外切矩形的面积比例，小等
于设定值，则 OK，大于设定值，则 NG。可设定检查逻辑算法。
第 35 页 共 79 页
在搜索区域内，抽取对象颜色登录模板，所抽取的对象颜色相似度大于设定值，则 OK。
报错类型：可以在列表内选择报错类型
跟随向量：集合窗口可以选择跟随本体、跟随焊盘的抽出定位补正，也可以选择不跟随
4.6 跳转窗
1、选择“跳转窗”可以添加多个其它窗口
2、组合逻辑：组合逻辑可以用“+”、“*”，和虚焊的组合逻辑算法一样
3、错误报错类型：可以在列表里选择报错类型
4、显示所有子窗：勾选会显示所有添加的子窗口，不勾选只选择其中一个子窗口
4.7 1)文字窗
模板个数：显示已经登陆的模板
管理模板：点击“管理模板”，进入注册文字界面选择添加模板
允许反向：元件允许 0 度或者 180 度旋转，无方向，多用于电阻元件
总体相似度：所有小格相似度比例平均
报错类型为极性反：勾选报错类型为极性反，报错类型定义为反向
角度小于：在设定角度范围内，旋转角度，不会报错
第 36 页 共 79 页

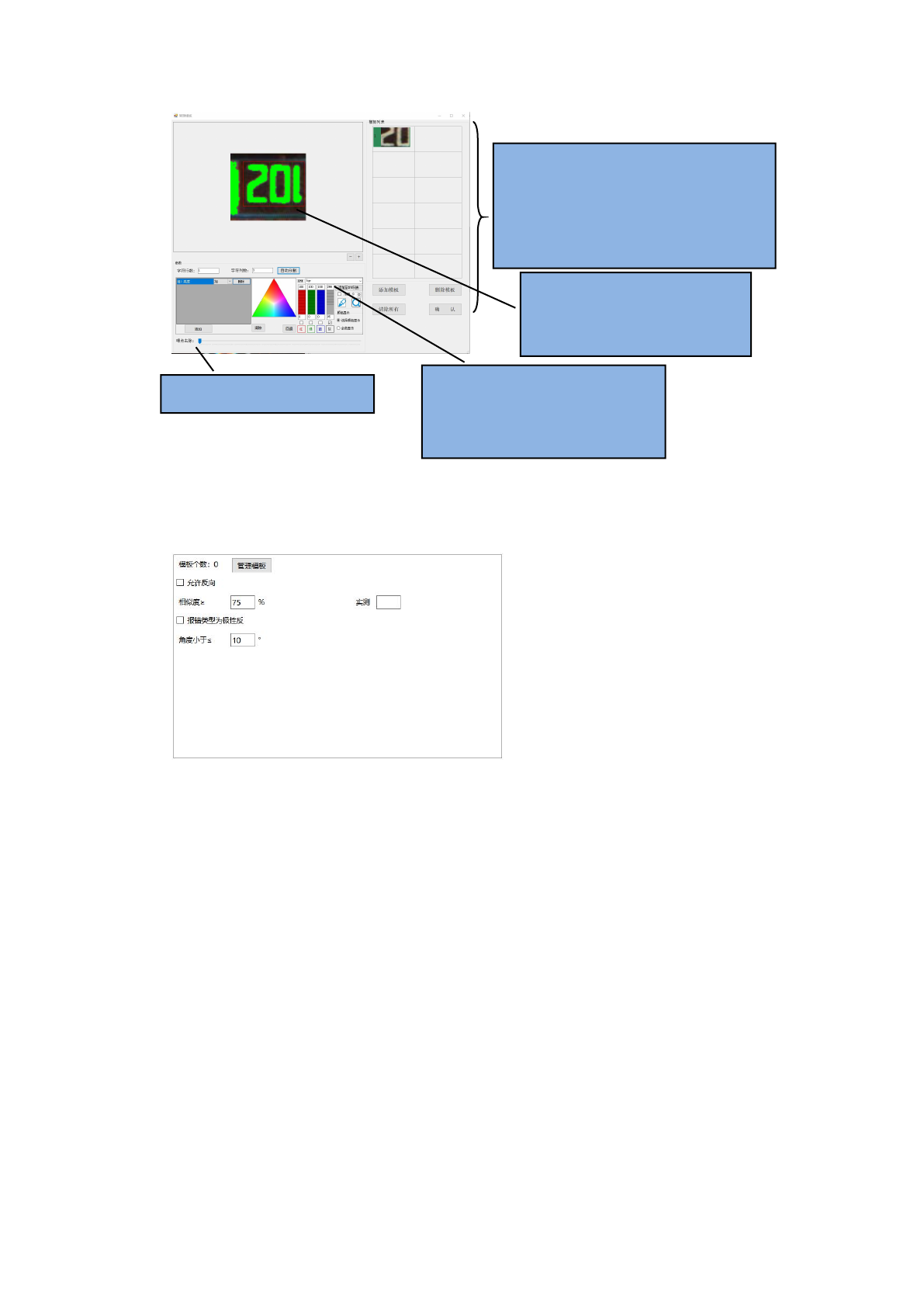

2)文字窗 2
模板个数：显示已经登陆的模板
管理模板：点击“管理模板”，进入注册文字界面选择添加模板
允许反向：元件允许 0 度或者 180 度旋转，无方向，多用于电阻元件
相似度：所有小格相似度比例平均（用于区分电阻之间相似度）
报错类型为极性反：勾选报错类型为极性反，报错类型定义为反向
角度小于：在设定角度范围内，旋转角度，不会报错
模板管理同 1)文字窗一样
噪点去除：根据文字颜色的基色决定
列表：显示添加的文字模板
删除文字：删除文字模板
清除所有：清除所有文字模板
确定：文字抽取颜色清晰后确定为添加的文字模板
测试文字模板：
1
、此红色窗口框住要测试的文字，窗口
可以调整范围尺寸，可自动分割字符
抽取比例：设置抽取比例，使抽取的亮度占
比窗口的比例
IFO 公式：根据文字颜色的基色决定
