5 元件制作说明
5.1 图像、元件、窗口操作说明
1）滚动鼠标滚动轮可放大、缩小图像，点击图像上任意位置，按下鼠标右键拖动鼠标，
可移动图像上的位置
2）鼠标左键选中元件或窗口，拖动鼠标和键盘方向键可移动元件或窗口，按键盘上的
“Delete”可删除元件和窗口
3）选中检查窗口内的算法，抽取颜色三角图标点亮时，可对此算法抽取颜色，抽取颜

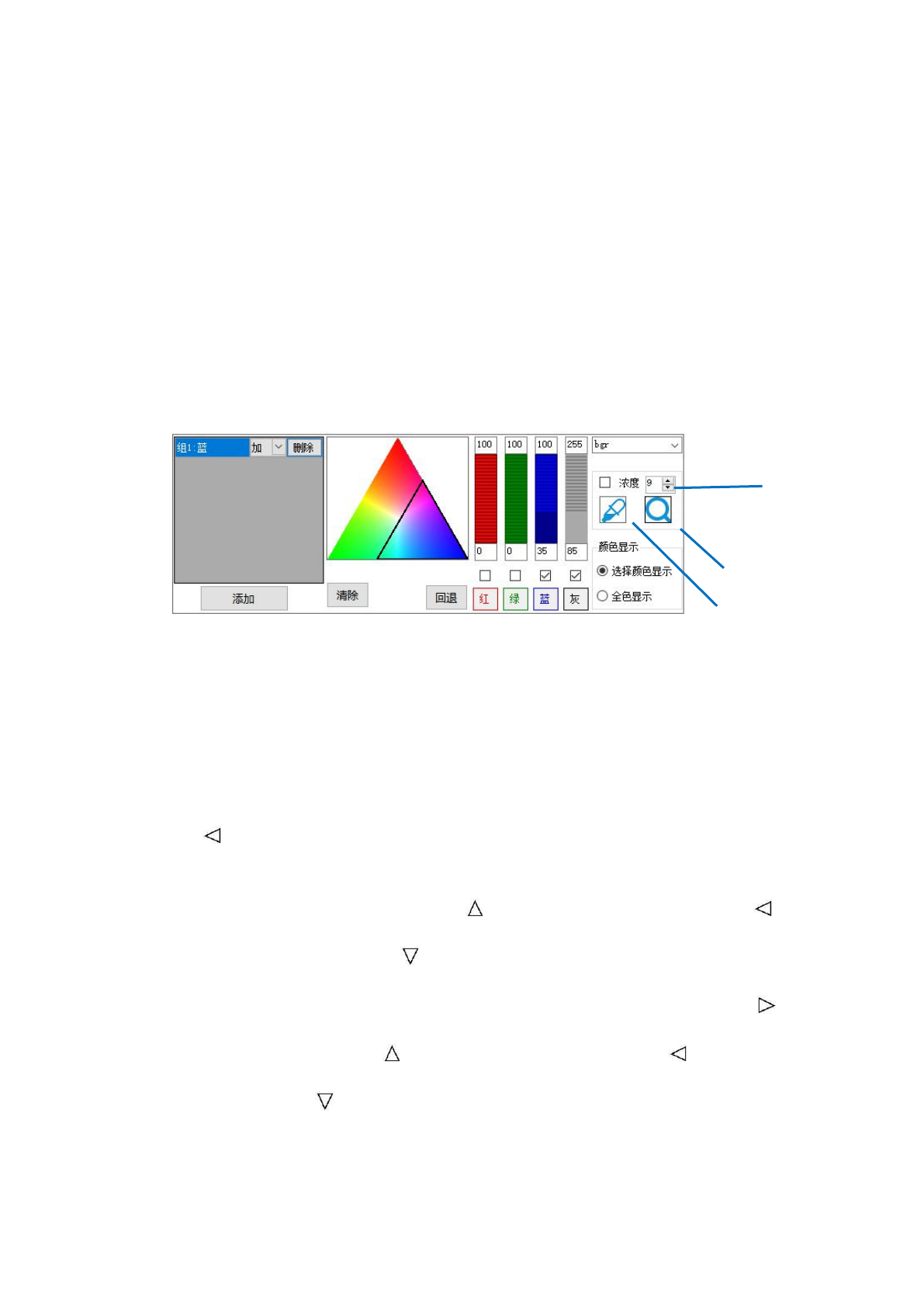

色工具如下：
A、点击添加，可增加一组颜色，颜色抽取可按红、绿、蓝三种颜色通道抽取，也可采
用吸笔自动抽取颜色
B、自动抽取颜色步骤，先点击“清除”按钮，然后用吸笔在图像上需要抽取颜色的地方
点击，多次点击，如点击错误，可点回退键
C、颜色和亮度可同时使用，区分亮颜色和暗颜色
D、浓度越小，每次吸笔抽取的颜色范围越小
E、选择颜色显示是指显示一组颜色二值化，选择全色显示时是指显示多组颜色二值化
4）“ ”表示此窗口有方向
A、对于非 IC 类元件，自动抽出窗口的方向就是元件的贴装方向，自动检索窗的方向箭
头朝右（）表示元件为 0 度，方向箭头朝上（ ）表示元件为 90 度，方向箭头朝左（ ）
表示元件为 180 度，方向箭头朝下（ ）表示元件为 270 度
B、对于 IC 类元件，元件窗口的方向表示元件的贴装方向，元件窗的方向箭头朝右（ ）
表示元件为 0 度，方向箭头朝上（ ）表示元件为 90 度，方向箭头朝左（ ）表示元件为
180 度，方向箭头朝下（ ）表示元件为 270 度；
5.2 BGA 类元件制作说明
吸笔
显示和关闭二值化
抽色浓度选择
第 39 页 共 79 页

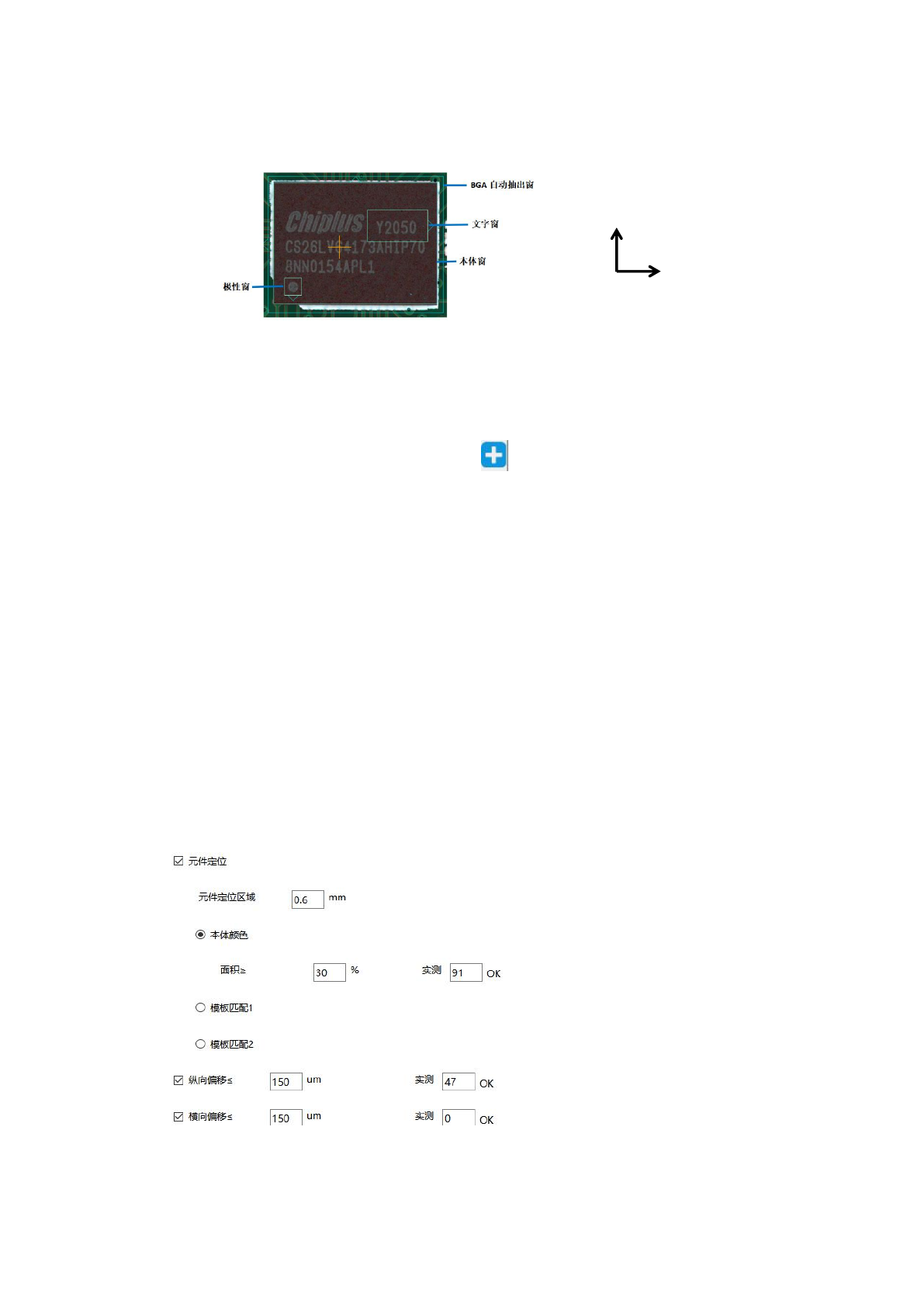

5.2.1 BGA 类元件检查窗口示意图
1）检查窗口参数可以更改，检查窗口参数包括窗口大小、位置、算法抽取的颜色和检
查标准，自动抽出窗和本体窗必须有且只能各有 1 个，文字窗、极性窗和其它需要添加的窗
口不受限制。
2）选中自动抽出窗可以整体移动、复制、删除及替换该元件（元件内的所有窗口）；选
中其它窗口可复制、删除该检查窗，按功能图标 或者快捷键“A”，可添加其它窗口（BGA
缺件窗、BGA 极性窗、BGA 桥接窗、BGA 锡球窗、BGA 集合窗、BGA 跳转窗和文字窗）
5.2.2 BGA 类元件制作过程及命名
1）选择元件库\BGA\default 或者任意制作好的元件（可以用做好的元件修改成新的元
件库）
2）添加极性窗、文字窗(如果已经有这样窗口，用原有的窗口修改完成就可以）
3）抽取颜色设置检查标准，完成保存到 BGA 元件库,保存时输入元件库名称（BGA 类
元件可用本体文字命名），比如 BGA-Y2050
4)点击“切换显示属性”可以修改元件名称、模板、封装、编码、倾斜角度和不检查元件
设置项
5.2.3 BGA 类元件算法说明
5.2.3.1 BGA 自动抽出窗
1、“元件定位”复选项，○单选项，元件抽出可采用本体颜色抽出定位和模板匹配定位
横向
纵向
第 40 页 共 79 页
1）算法说明：
A、元件定位区域，根据元件大小设置范围搜索区域
B、在自动抽出窗口内检出本体的位置，作为后面检查基准的位置
C、抽取本体的颜色及亮度
D、可采用本体颜色或者模板匹配
2）处理内容：
○本体颜色
A、搜索自动抽出窗口内，抽出对象颜色占本体窗面积比例最大对象物，大于等于设定
值，则 OK，小于设定值，则 NG
B、将元件本体窗移动到 A 抽出的位置上
C、将其它窗口跟随移动到 A 抽出的位置
○模板匹配
A、搜索自动抽出窗口内，抽出对象模板，相似度比例大于等于设定值，则 OK,小于设
定值，则 NG,输出偏转角度，小于等于设定值，则 OK，大于设定值，则 NG
B、将元件本体窗移动到 A 抽出的位置上
C、将其它窗口跟随移动到 A 抽出的位置
2、纵向偏移≤___um
1）以自动抽出窗口的箭头方向为纵向
2）在搜索自动抽出窗口内检出本体的位置，元件本体窗移动到实际元件本体的位置，
移动距离作为纵向偏移值，小于等于设定值，则 OK，大于设定值，则 NG
3、横向偏移≤___um
1）以垂直于自动抽出窗口的方向为横向
2）在搜索自动抽出窗口内检出本体的位置，元件本体窗移动到实际元件本体的位置，
移动距离作为横向偏移值，小于等于设定值，则 OK，大于设定值，则 NG
1、缺件检查（四角化）
1） 纵向长度___%以本体窗的纵向长度为 100%
横向长度___%以本体窗的横向长度为 100%

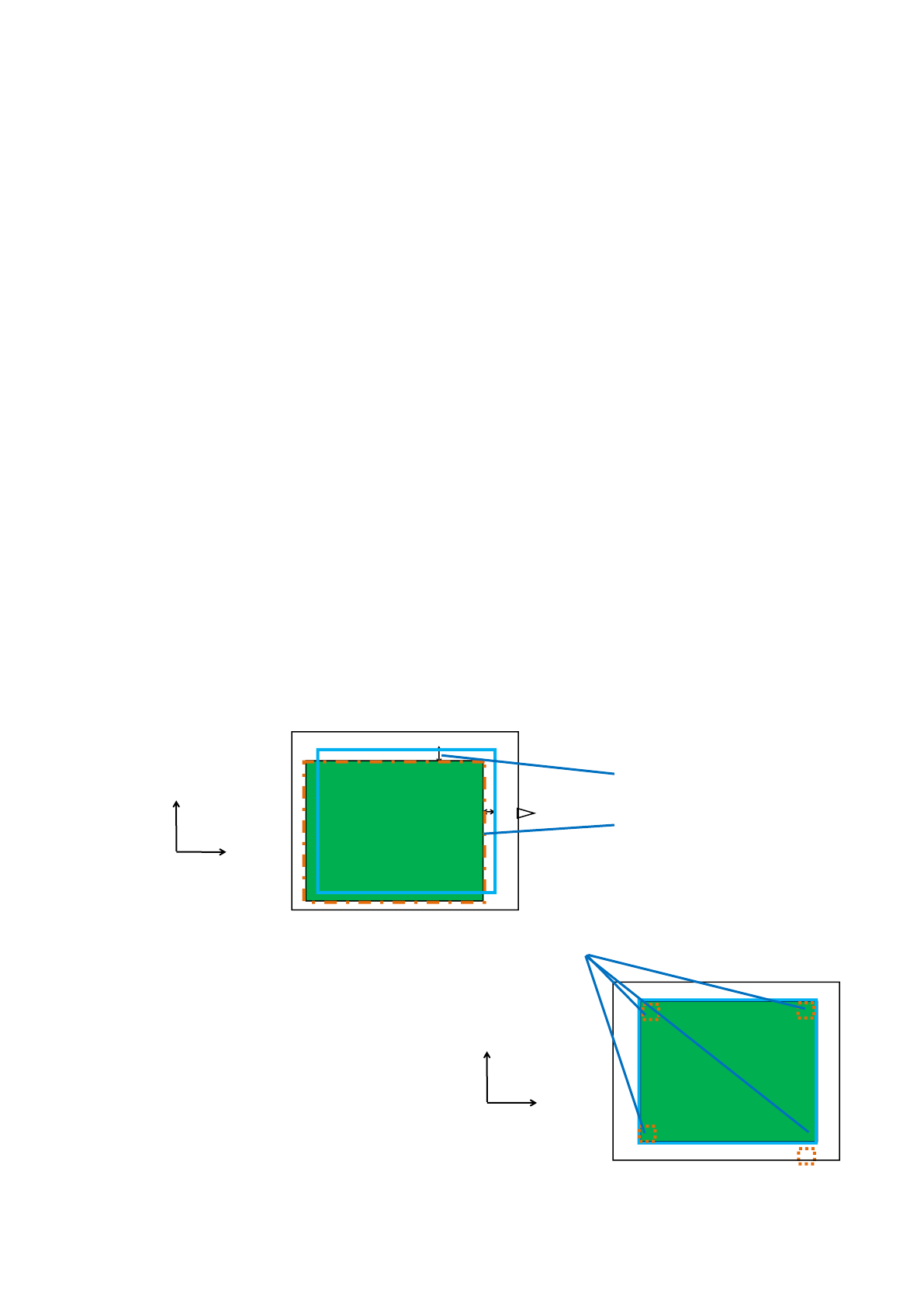

生成四角四个检查窗口，如下图：
2）面积≤___%
A、抽取本体以外的颜色（电路板、焊锡的颜色）
横向偏移
纵向偏移
纵向
横向
纵向
横向
