第 41 页 共 79 页
B、以四角的单个检查窗口为 100%，在检查区域内，计算抽出的对象颜色（电路板、焊
锡的颜色）的像素面积比例，任意一个检查窗口的面积比例小于等于设定值，则 OK，
大于设定值，则 NG
5.2.3.2 BGA 其它公用检查窗口
BGA 类元件可以添加 BGA 缺件窗、BGA 极性窗、BGA 桥接窗、BGA 锡球窗、BGA 集合窗、BGA
跳转窗和文字窗，所有元件类型的公用检查窗口的算法都一样，后面章节详细说明
5.3 CHIP 类元件制作说明（电阻、电容）
CHIP 元件检查窗口示意图
1、 电极设定
说明：
以本体窗口的纵向长度和横向宽度各为 100%，设定电极纵向长度和横向宽度的占比，
在本体两端各生成一个电极检查区域，不需要抽取颜色和亮度
3、焊盘定位
在自动抽出窗内检索出焊盘的位置，其它窗口跟随焊盘的位置进行补正
焊盘定位区域___mm
○焊盘颜色
○模板匹配
相似度≥___%
定位方式：
1)、焊盘颜色，抽取焊盘颜色：
抽取焊盘的颜色（红、绿、蓝）及亮度配合，注意尽量不要抽取到焊盘以外的颜色，如
下图：
纵向长度___%
横向宽度___%
第 42 页 共 79 页

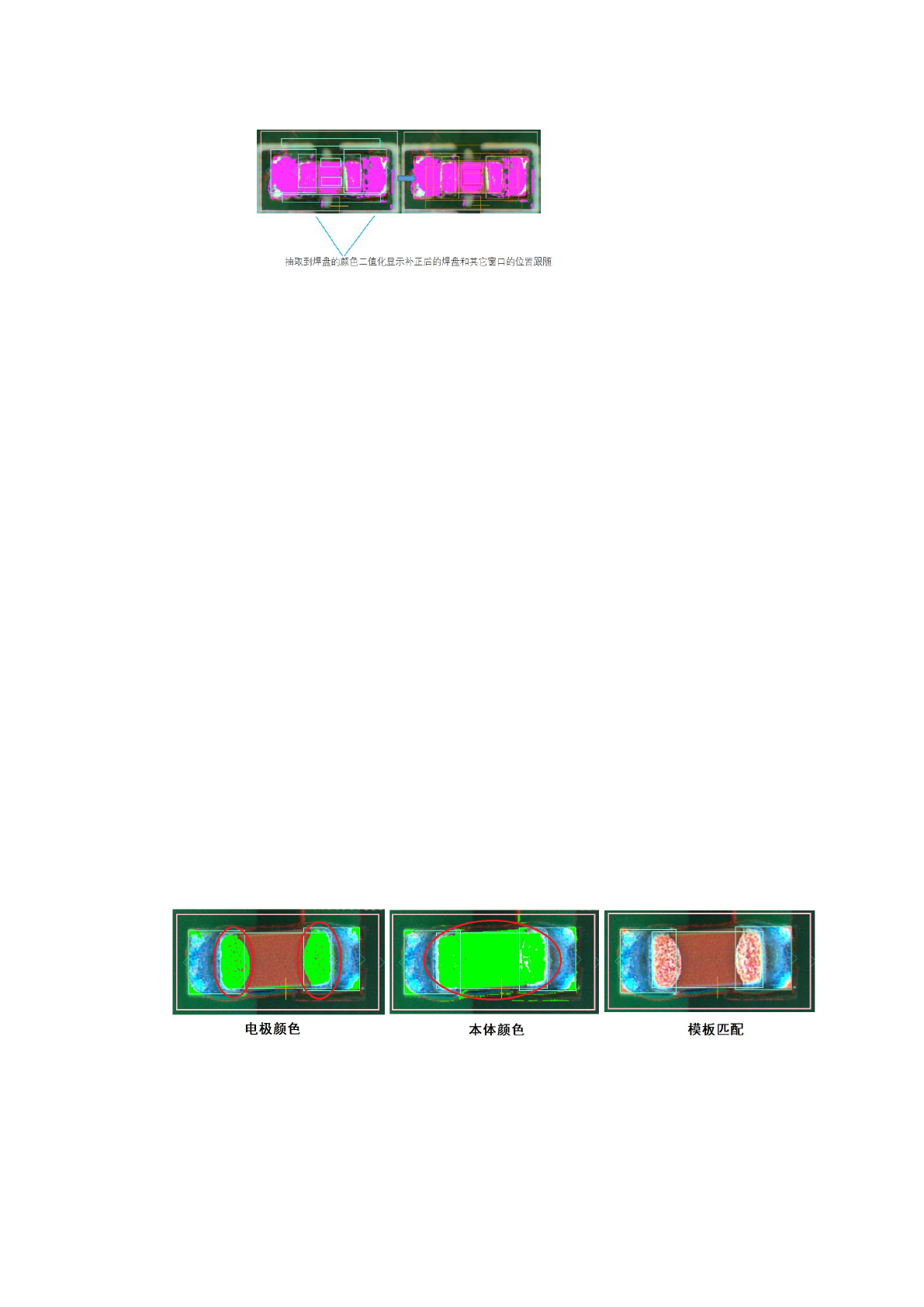

抽取到焊盘的颜色二值化显示补正后的焊盘和其它窗口的位置跟随
处理内容：
搜索自动抽出窗口内，使抽取的对象颜色和焊盘窗口面积比例最一致的区域，焊盘窗口
移动到该位置，其它窗口跟随补正
2) 、模板匹配：
把焊盘窗挪到焊盘位置，点击“管理模板”，添加模板可设置亮度
处理内容：
在自动搜索窗内检出本体的模板位置，抽取对象与模板相似度的比例，大于等于设定值，
则 OK，小于设定值，则 NG；检查出偏转角度，小于等于设定值 OK，大于设定值 NG
4、元件定位
在自动抽出窗口内检出本体的位置，极性窗、文字窗跟随本体位置补正
元件定位区域___mm
○电极颜色
面积≥___%
○本体颜色
面积≥___%
○模板匹配 1
面积≥___%
偏转测试≤___°
○模板匹配 2
相似度≥___%
偏转测试≤___°
电极颜色：
抽取电极的颜色，如上图（电极颜色），在自动搜索窗内检出电极的位置，抽取对象颜
色占比电极设定窗口的比例，大于等于设定值，则 OK，小于设定值，则 NG
本体颜色：
抽取本体的颜色，如上图（本体颜色），在自动搜索窗内检出本体的位置，抽取对象颜
第 43 页 共 79 页
色占比本体窗的比例，大于等于设定值，则 OK，小于设定值，则 NG
模板匹配 1：
登入本体模板，如上图（模板匹配），在自动搜索窗内检出本体的轮廓位置，抽取对象
模板的相似度，大于等于设定值，则 OK，小于设定值，则 NG；检查出偏转角度，小
于等于设定值 OK，大于设定值 NG
模板匹配 2：
登入本体模板，如上图（模板匹配），在自动搜索窗内检出本体的轮廓位置，进入管理
模板添加模板可根据元件亮度提升亮度并确定，自动识别对象模板的相似度，大于等于
设定值，则 OK，小于设定值，则 NG；检查出偏转角度，小于等于设定值 OK，大于设
定值 NG
5、纵向偏移≤___%
6、横向偏移≤___%
7、不定位焊盘
不定位焊盘，所有窗口都跟随元件定位进行校正，不需要抽取颜色
纵向偏移≤___um
横向偏移≤___um
说明：
1）通过补正后的焊盘和元件位置进行判
断
2）把焊盘纵向长度作为 100%，分别计
算两端焊盘的内则和元件两端的距离占
比（右图实测区域），作为纵向偏移量，
将其中较大一个偏移量作为实测值，如
果实测值小于等于设定值，则 OK，大于
设定值，则 NG，报纵向偏移
说明：
1
）通过补正后的焊盘和元件位置进行
判断
2
）把本体宽度作为
100%
，计算本体偏
出焊盘的长度占本体长度的比例（右图
实测区域），作为横向偏移量，如果实
测值小于等于设定值，则
OK
，大于设
定值，则
NG
，报横向偏移
