思泰克2D AOI软件使用说明书 - 第47页
第 47 页 共 79 页 处理内容： 在检查区域内 ， 计算所抽取颜 色的面积占检查区 域的面积比例 ， 作为实测 值， 大于等于 面积的设定值 ，则 OK，小 于面积的设定 值，则 NG 4 ) 焊盘末端两 端：抽取 红色 检查区域_ __% 面积≥_ __% 处理内容： 在检查区域内 ， 计算所抽取颜 色的面积占检查区 域的面积比例 ， 作为实测 值， 大于等于 面积的设定值 ，则 OK，小 于面积的设定 值，则 NG 假焊算法逻…
第 46 页 共 79 页
2、假焊检查
（从电极外端开始检查假焊，可设定假焊算法逻辑）
1) 焊盘中央部：抽取红色、绿色及亮度
纵向长度___%
横向宽度___%
面积≤___%
处理内容：
在检查区域内，计算所抽取颜色面积占检查区域的面积比例，作为实测值，
小于等于颜色比例的设定值则 OK，大于颜色比例的设定值则 NG
2) 焊盘末端：抽取红色
检查区域___%
面积≥___%
处理内容：
在检查区域内，计算所抽取到的颜色面积占检查区域的面积比例，作为实测值，大于等
于设定值，则 OK，小于设定值，则 NG

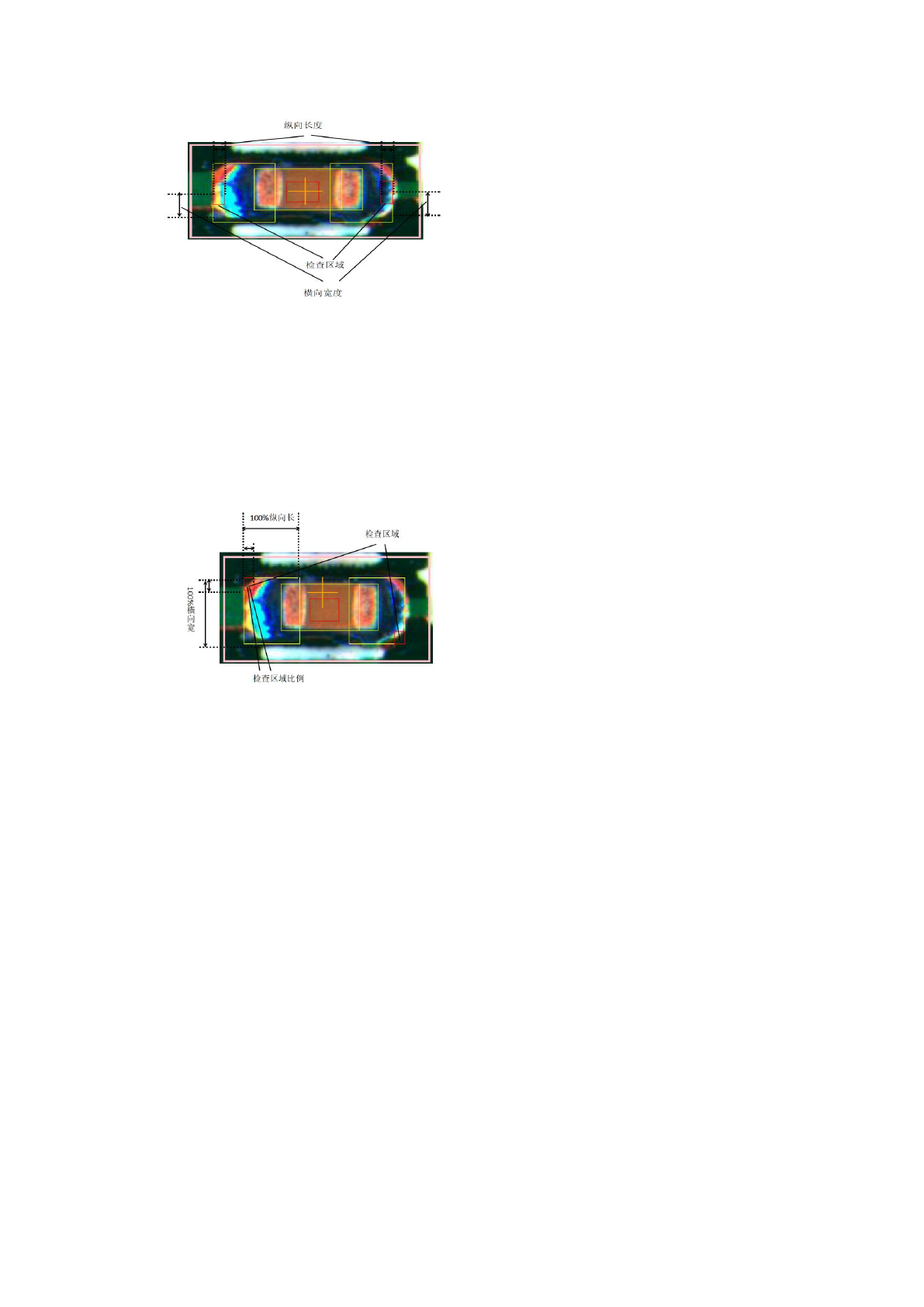

3) 焊盘末端中央：抽取红色
纵向长度___%
横向宽度___%
面积≥___%
纵向长度：指从电极外端位置开始检查多
少百分比；
横向宽度：指焊盘宽度中心向两侧检查多
少%，焊盘宽度为 100%；
面积：指所取到的颜色占检查区域的比例
把焊盘的纵向长作为 100%，从焊盘末
端开始往里计算，以设定的检查区域为
纵向的长度，焊盘横向宽作为检查区域
横向的宽度，如右图生成的检查窗口作
为检查区域
100%
纵向长度
检查区域
第 47 页 共 79 页
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的面积比例，作为实测值，大于等于
面积的设定值，则 OK，小于面积的设定值，则 NG

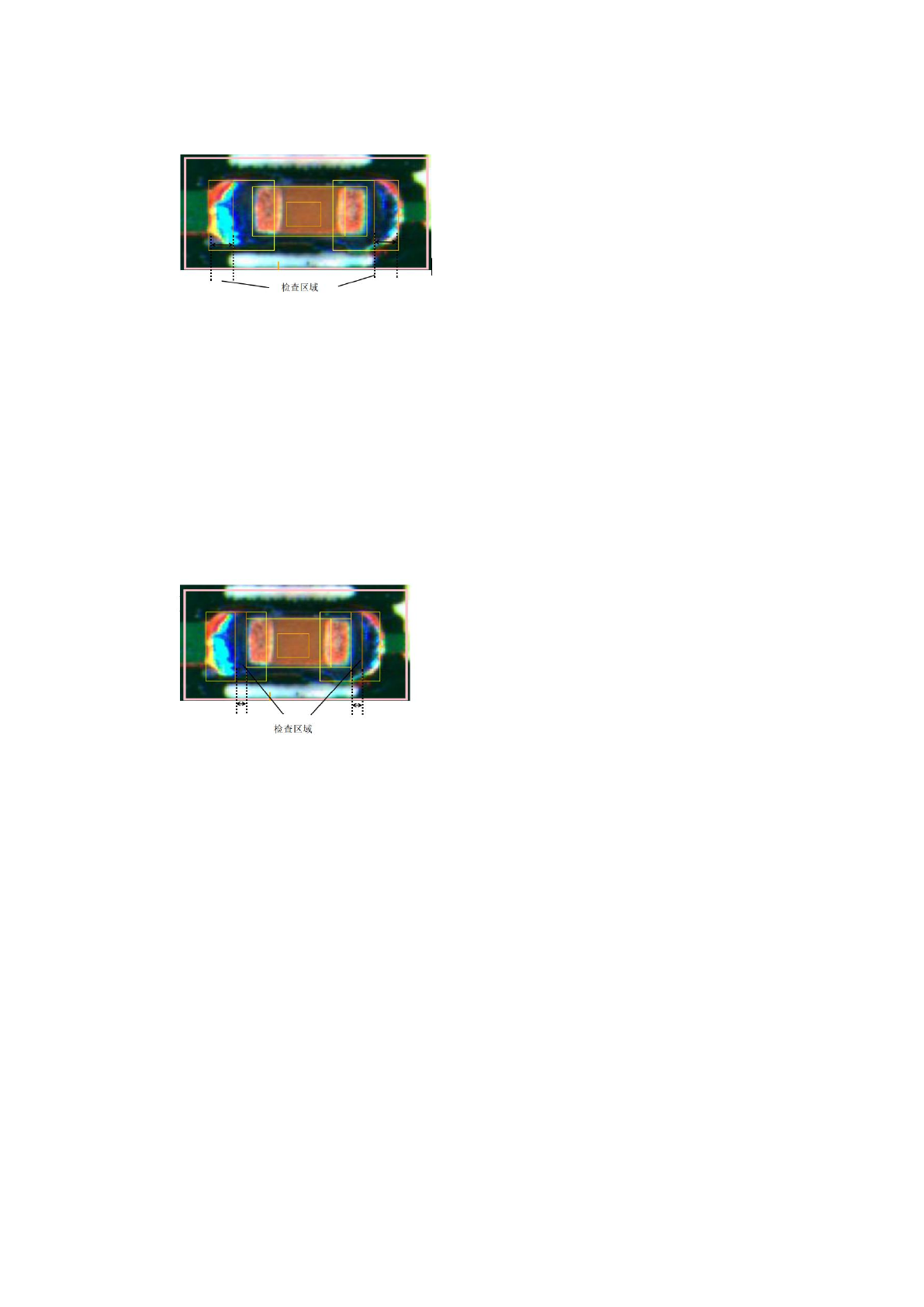

4) 焊盘末端两端：抽取红色
检查区域___%
面积≥___%
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的面积比例，作为实测值，大于等于
面积的设定值，则 OK，小于面积的设定值，则 NG
假焊算法逻辑
1）“+”：算法相加，即其中一种算法判断为 OK，结果为 OK，全部算法判断为 NG，其
结果判断为 NG
2）“*”：算法相乘，即有一种算法判断为 NG，结果为 NG，所有算法判断为 OK，结果
才 OK
3）“+、*、（）”同时使用，遵循数学运算规律，先算括号里面，再算*，最后算+
比如：1+3*4，此组合算法用了 1、3、4 项算法，先计算 3 和 4 项结果，结果若 OK，
为“1”，再加第 1 项，其结果还是“1”，组合算法结果 OK；若 3 和 4 项结果 NG,为“0”，再加第
1 项，若第 1 项 OK，为“1”，组合算法结果 OK；当第 1 项结果 NG，为“0”，3 和 4 项任意一
个结果 NG，3 和 4 项结果 NG，为“0”，组合算法结果才为“0”，结果 NG
3、焊盘末端露铜：抽取红色
从焊盘纵向末端开始往里，检查焊盘露铜（没有覆盖焊锡）
检查区域___像素
把焊盘的纵向长、横向宽作为 100%，
以纵向长、横向宽设定的比例作为检查
区域的纵向长和横向宽，如右图生成的
检查窗口作为检查区域
把焊盘纵向长、横向宽作为 100%，检
查区域比例是指占焊盘纵向长、横向宽
的比例，如右图检查区域比例 25%生
成的检查窗口就是检查区域（每个焊盘
末端的两角各生成 1 个检查窗口）
第 48 页 共 79 页

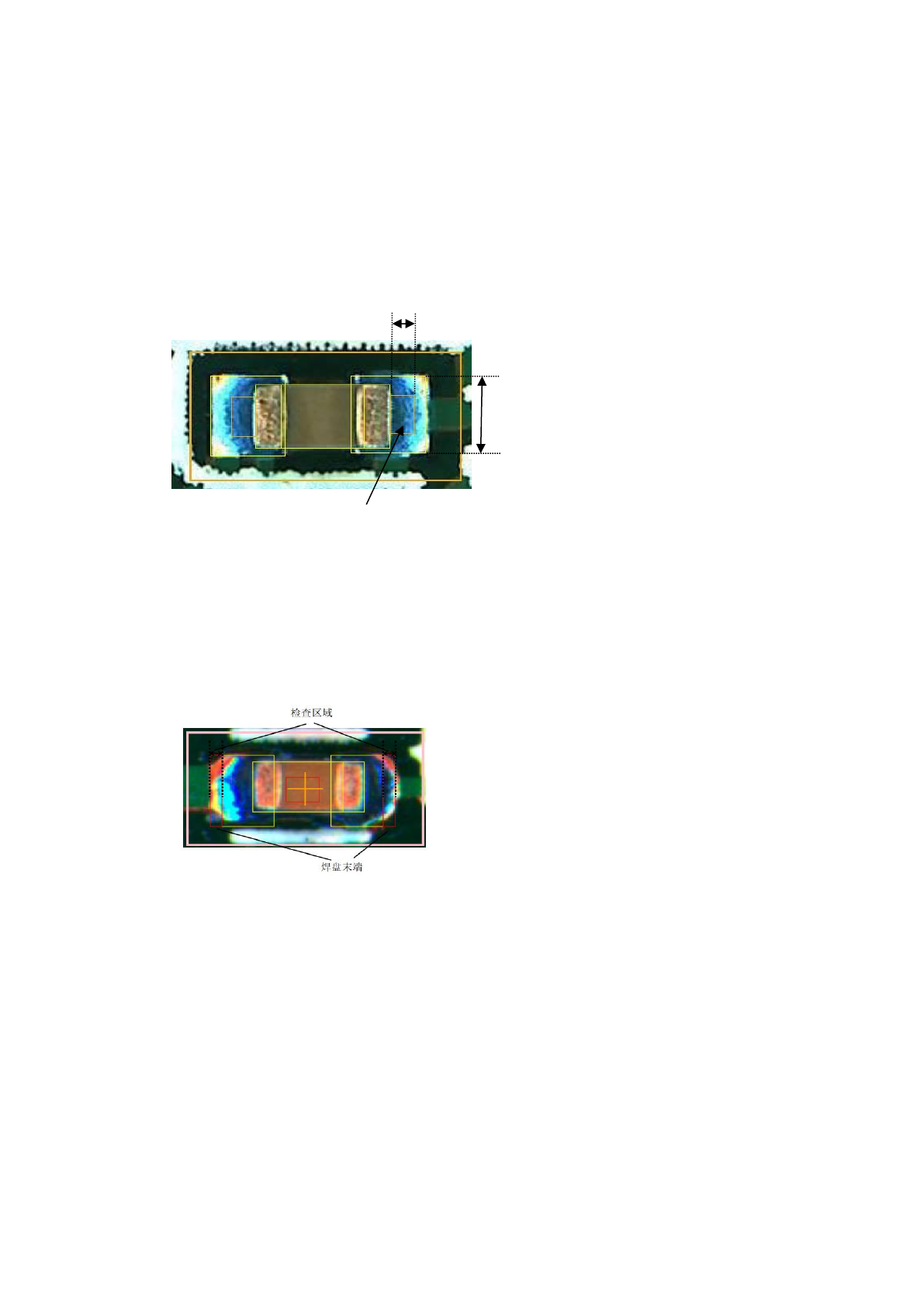

从电极外端开始往外，以设定多少像素作为检查区域，如下图
面积≤___%
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的面积比例，小于等于设定值，则
OK，大于设定值，则 NG
4、红胶检查
从电极顶端开始往外，检查红胶溢出到焊盘的不良
检查区域___像素
面积≤___%
抽取颜色：
抽取红胶的颜色，一般为暗红色
处理内容：
在检查区域内，计算所抽取颜色面积占检查区域的面积比例，小于等于设定值，则 OK，
大于设定值，则 NG
5.4 SOT 类元件制作说明（极性二脚件、三极管、四脚件、
五脚件、六脚排阻、八脚排阻、异型元件）
5.4.1 SOT 类元件检查窗口示意图
