第 49 页 共 79 页

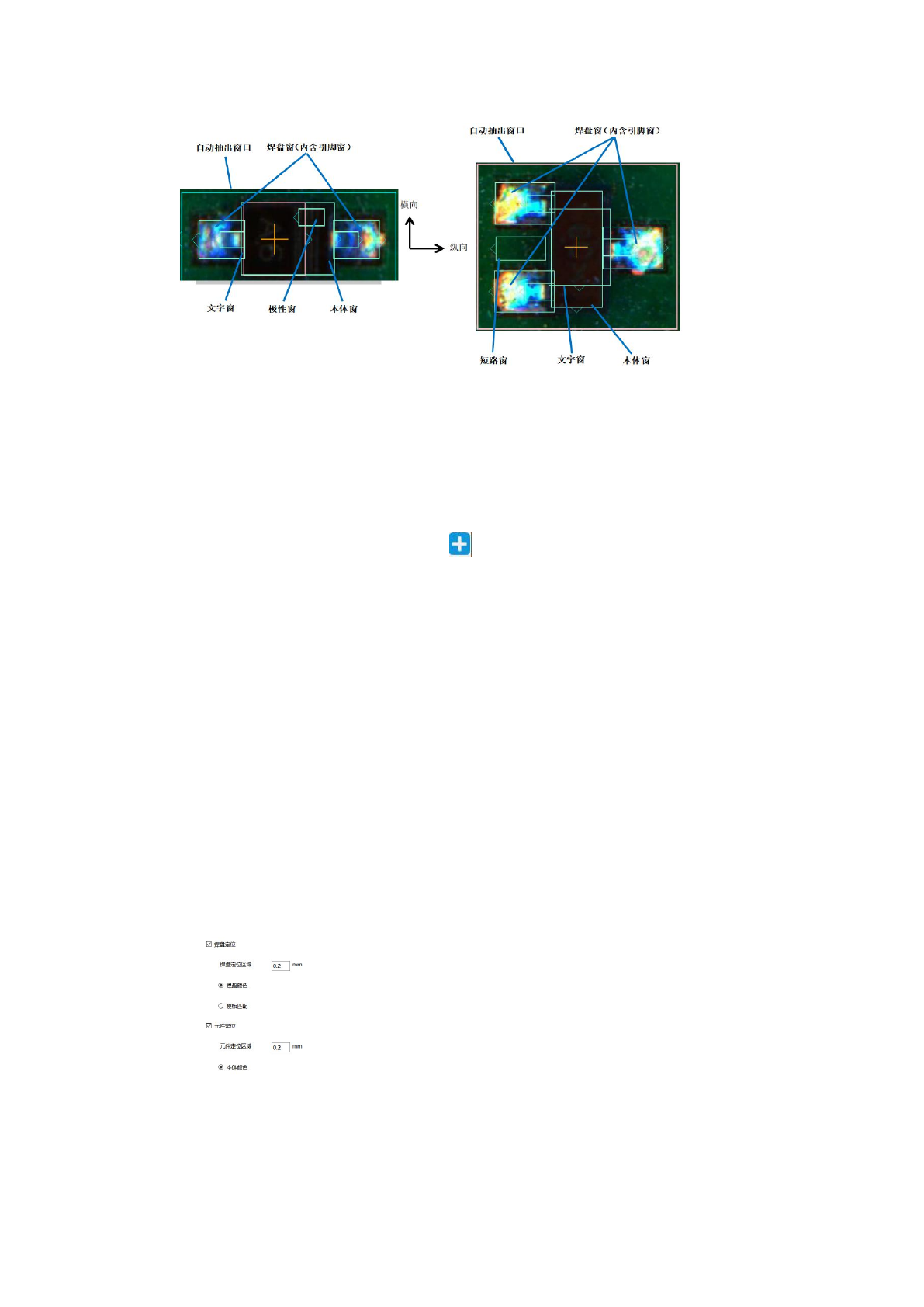

1）检查窗口参数可以更改，检查窗口参数包括窗口大小、位置、算法抽取的颜色和检查标
准。自动抽出窗、本体窗和焊盘窗是最基本的窗口（SOT 类元件必须有这些窗口），自动抽
出窗和本体窗只能各有 1 个，其它窗口不受限制。本体窗只定义元件尺寸，没有其它参数设
定。
2）SOT 类检查窗口方向不受限制，自动抽出窗口箭头方向表示元件贴装方向
3）选中自动抽出窗可以整体移动、复制、删除及替换该元件（元件内的所有窗口）；选中其
它窗口可复制、删除该检查窗，按功能图标 或者快捷键“A”，可添加其它窗口（缺件窗、
短路窗、极性窗、锡珠窗、集合窗、副焊盘、跳转窗、文字窗）
5.4.2 SOT 类元件制作过程及命名
1）选择元件库\SOT\极性二脚件、三极管、四脚件、五脚件、六脚排阻、八脚排阻、异型元
件\Default 或者任意制作好的 SOT 元件库（可以用做好的元件修改成新的元件库）
2）添加本体窗、焊盘窗和其它需要测试的窗口(如果已经有这些窗口，用原有的窗口修改完
成就可以）
3）抽取颜色设置检查标准，完成保存到相应类型的元件库里,保存时输入元件库名称（SOT
类元件命名：SOT(SOD)引脚数-丝印文字），比如 SOD2-A6、SOT5-6C
4）点击“切换显示属性”可以修改元件名称、模板、封装、编码、倾斜角度和不检查元件设
置项
5.4.3 SOT 类元件算法说明
5.4.3.1 SOT 类元件自动抽出窗口
1、焊盘定位 /元件定位
在自动抽出窗内检索出焊盘的位置，其它窗口跟随焊盘的位置进行补正。与电阻电容类
型一致，请查看电阻电容焊盘/元件定位方法
第 50 页 共 79 页

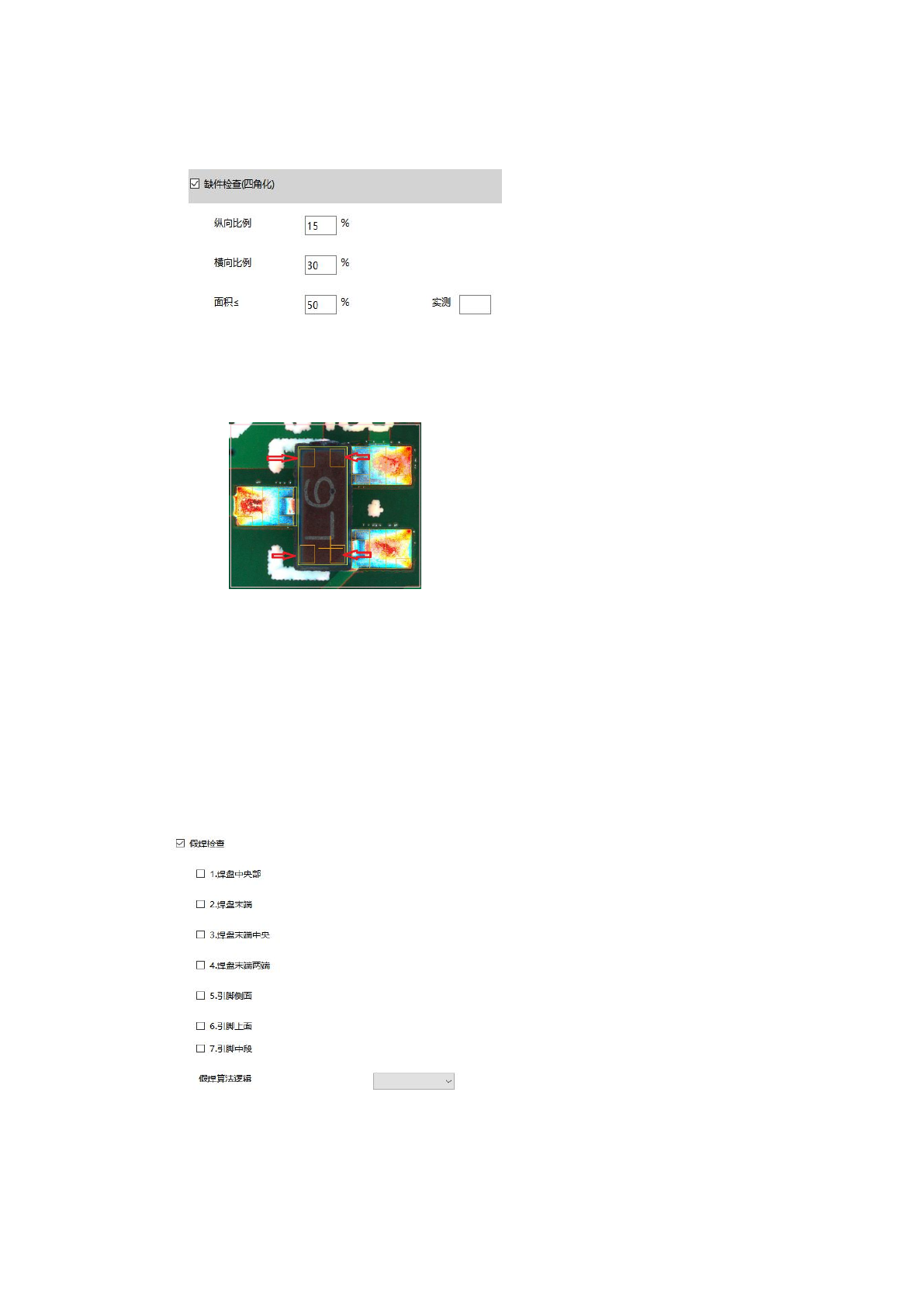

2、缺件检查（四角化）
☑缺件检查（四角化）
纵向比例___% 把本体窗口的纵向长作为 100%，依据设置的比例生成四角检查窗口
横向比例___% 把本体窗口的横向宽作为 100%，依据设置的比例生成四角检查窗口
面积≤___%
5.4.3.2 SOT 类焊盘窗
1、少锡检查
算法、抽色与 CHIP 类型元件一样，唯一区别就是检查区域起始位置不同，CHIP 元件是
从电极外端开始计算，SOT 类型是从引脚窗外端计算
2、假焊检查
检查引脚和焊锡是否焊接牢靠，引脚爬锡高度是否达到外观检验标准

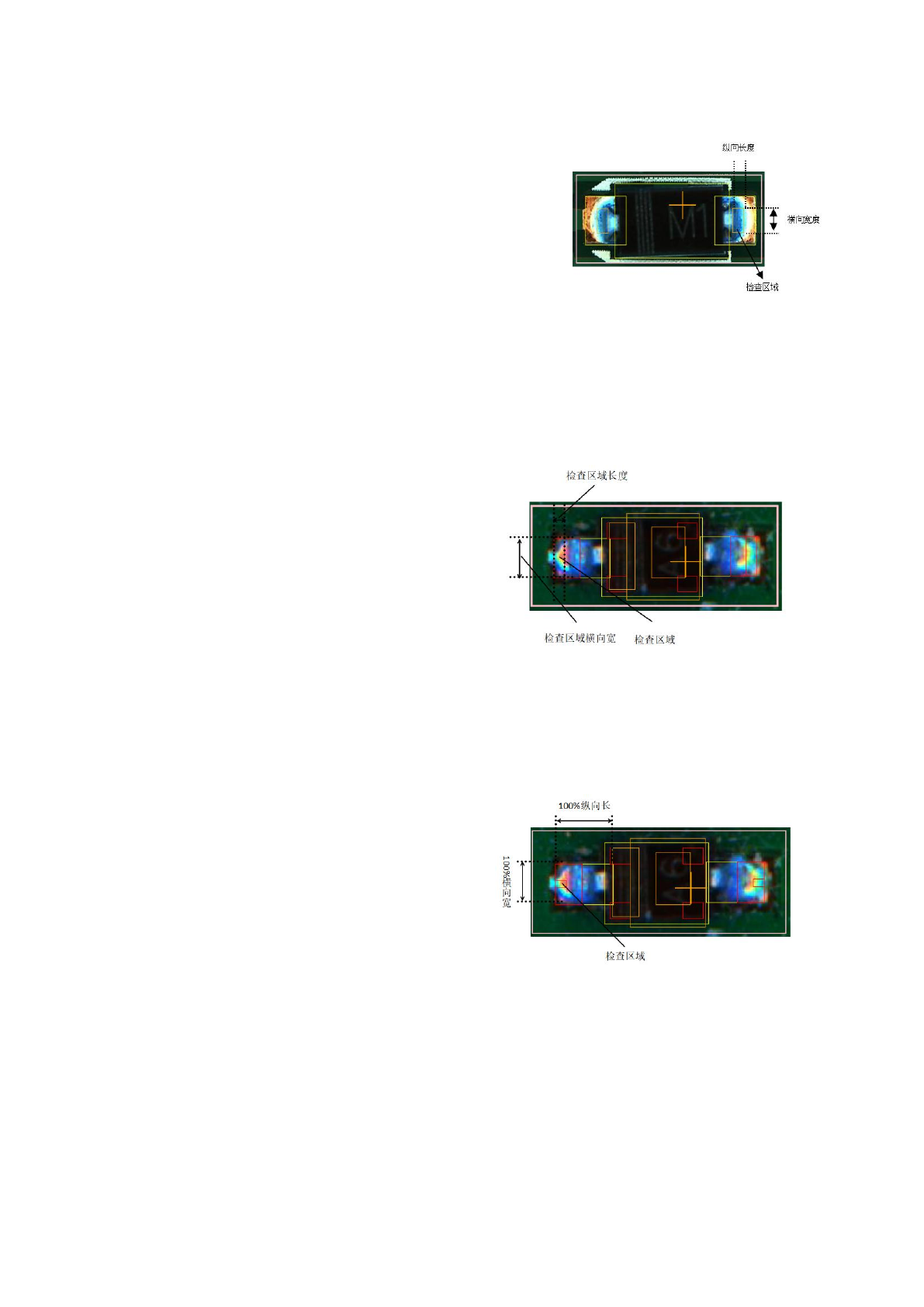

1) 焊盘中央部抽 取红色
纵向长度___像素
横向长度___%
第 51 页 共 79 页
面积≤___%
处理内容：
在检查区域内，计算所抽取颜色（红色）的面积占检查区域的比例，小于等于面积设定
值，则 OK，大于面积设定值，则 NG
2) 焊盘末端抽 取红色
检查区域___%
面积≥___%
处理内容：
在检查区域内，计算所抽取的面积占检查区域的比例，大于等于面积设定值，则 OK，
小于面积设定值，则 NG
3) 焊盘末端中央
检查区域___%
面积≥___%
抽取颜色：
点中焊锡末端中央的任一项设定，可以进行颜色抽取，此项目抽取红色
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的比例，大于等于面积设定值，则
OK，小于面积设定值，则 NG
4) 焊盘末端两端 抽取红色
纵向长度指从引脚外端位置开始检查多少个
像素；
横 向 宽 度 指 焊 盘 宽 度 中 心 向 两 侧 检 查 多
少%，焊盘宽度为 100%；
面积指所取到的颜色占检查区域的比例
把焊盘的纵向长作为 100%，从焊盘末
端开始往里，以设定的比例作为检查区
域纵向的长度，焊盘横向宽作为检查区
域横向的宽度，如右图标出的检查区域
（检查区域长度 20%）
把焊盘的纵向长、横向宽作为 100%，
从焊盘末端开始往里，以设定的检查区
域长度比例作为检查区域，如右图标出
的检查区域（检查区域长度 20%）
