第 52 页 共 79 页

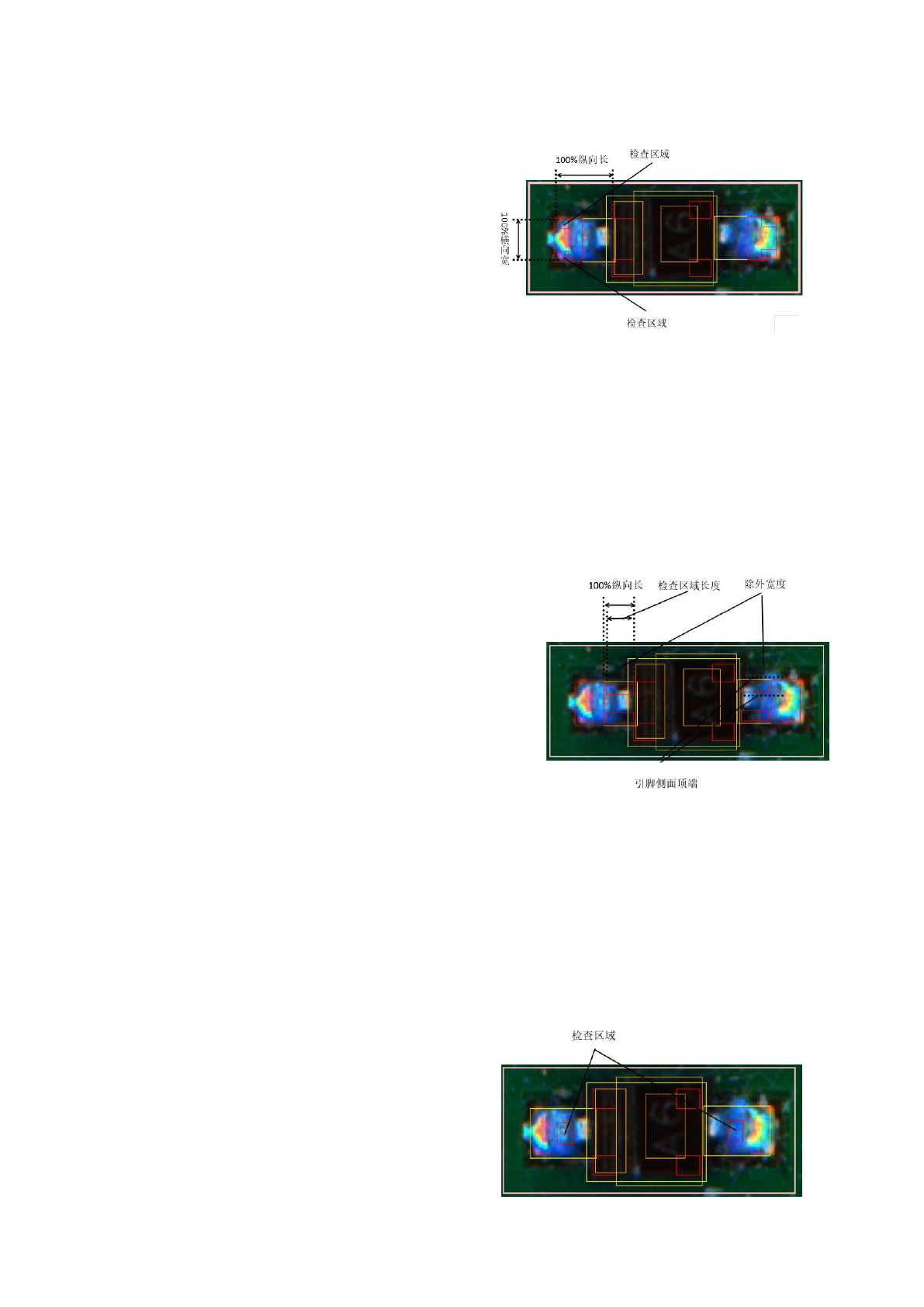

把焊盘的纵向长、横向宽作为 100%，
从焊盘末端开始，以设定的比例作为检
查区域，在焊盘末端两角各生成检查区
域，如右图标出的检查区域（检查区域
长度 25%）
检查区域___%
面积≥___%
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的比例，大于等于面积设定值，则
OK，小于面积设定值，则 NG，两角检查窗口有个 NG,则该项结果 NG
5) 引脚侧面 抽取红色和亮绿色
检查区域___%
□焊盘侧面排除___像素
焊锡宽度≤___%
连续长度≤___像素
处理内容：
在检查区域内，计算所抽取颜色（红色和亮绿色）的面积满足每行要求比例的最大连续
像素行，小于等于连续长度设定值，则 OK，大于连续长度设定值，则 NG，引脚两侧
同时检查,有一侧 NG,则该项结果 NG
6) 引脚上面：抽取红色
检查区域___%
面积≤___%
检查区域：以引脚长度为 100%，设定比
例占引脚的长度比例；
焊盘侧面排除：从焊盘侧面末端开始排除
设定像素不检查；
焊锡宽度：抽取的对象颜色占检查区域长
度的比例；
连续长度：从引脚侧面顶端开始，计算满
足每行要求比例的像素，最大连续像素作
为实测值
检查区域长度以引脚长度为 100%，以
设定的比例为检查区域长，引脚宽度为
检查区域宽，检查区域从引脚外端开始
到引脚内端，如右图，检查区域长度
40%的比例
第 53 页 共 79 页
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的比例，小于等于设定值，则 OK，
大于设定值，则 NG
7) 引脚中段：抽取红色
面积≤___%
处理内容：
在检查区域内，计算所抽取颜色面积占检查区域的比例，小于等于设定值，则 OK，大
于设定值，则 NG
3、焊盘末端露铜：抽取红色
检查区域___像素
面积≤___%
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的比例，小于等于设定值，则 OK，
大于设定值，则 NG
4、引脚正面溢胶检查
检查区域___像素
面积≤___%

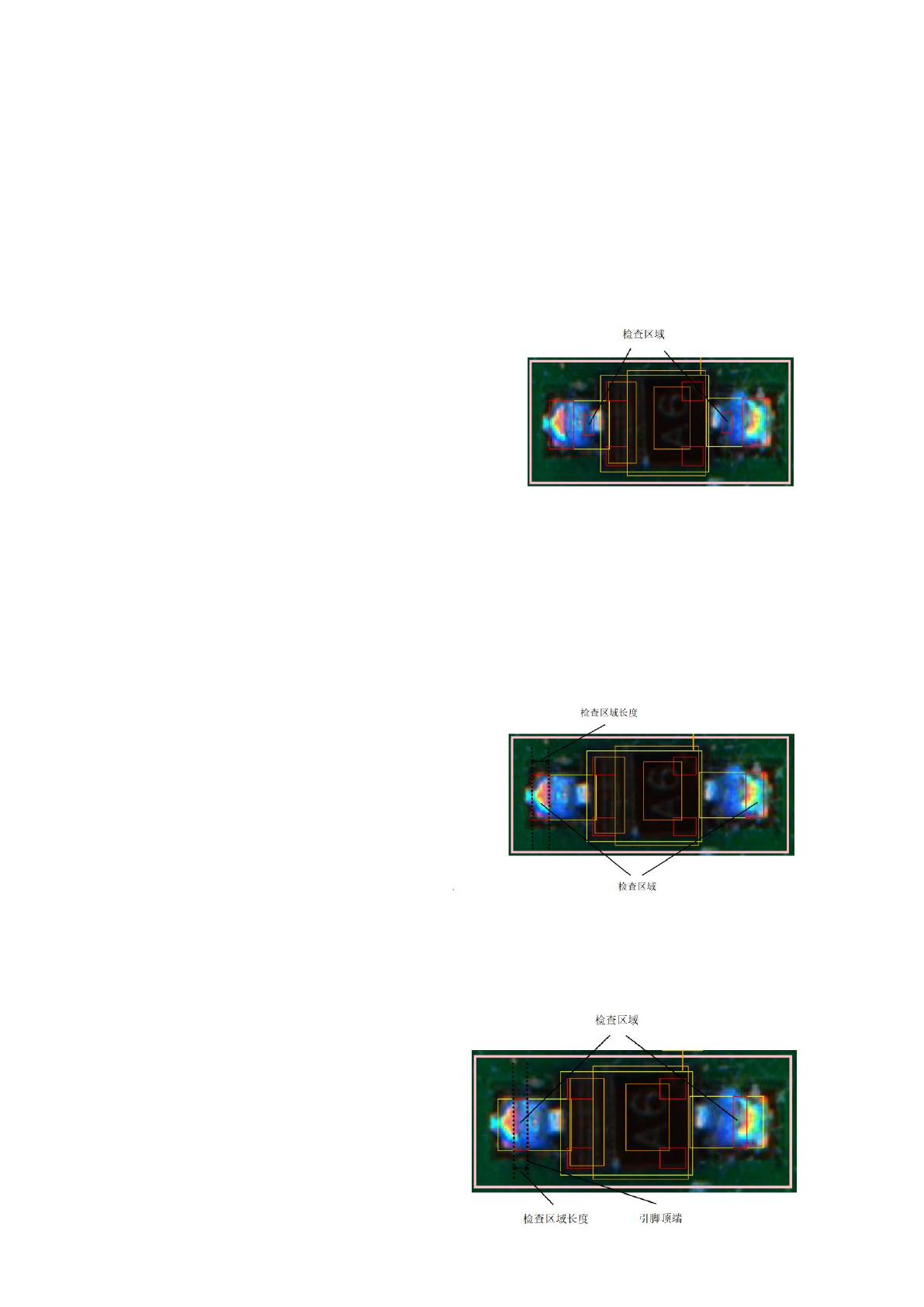

检查区域长度以引脚长度为 100%，引
脚宽度为检查区域宽，默认检查区域占
引脚长度的三分之一，如右图
检查区域长度从引脚末端开始，以
设定的像素为检查区域长，宽度和
焊盘宽度一样，如右图标出的检查
区域（10 像素）
检查区域从焊盘末端开始往里，以
设定的像素为检查区域长，宽度和
焊盘宽度一样，如右图标出的检查
区域（15 像素）
第 54 页 共 79 页
抽取颜色：
点中引脚正面溢胶检查的任一项设定，可以进行颜色抽取，此项目抽取暗红色（红胶颜色）
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的比例，小于等于设定值，则 OK，
大于设定值，则 NG
5、引脚侧面溢胶检查
检查区域___%
焊盘侧面排除___像素
面积≤___%
抽取颜色：
点中引脚侧面溢胶检查的任一项设定，可以进行颜色抽取，此项目抽取暗红色（红胶颜色）
处理内容：
在检查区域内，计算所抽取颜色占检查区域的比例，小于等于面积设定值，则 OK，大
于面积设定值，则 NG。引脚两侧同时检查，有一个 NG，则该项结果 NG
6、引脚变形
检查区域___%
面积≤___%
抽取颜色：
点中引脚变形的任一项设定，可以进行颜色抽取，此项目抽取引脚颜色

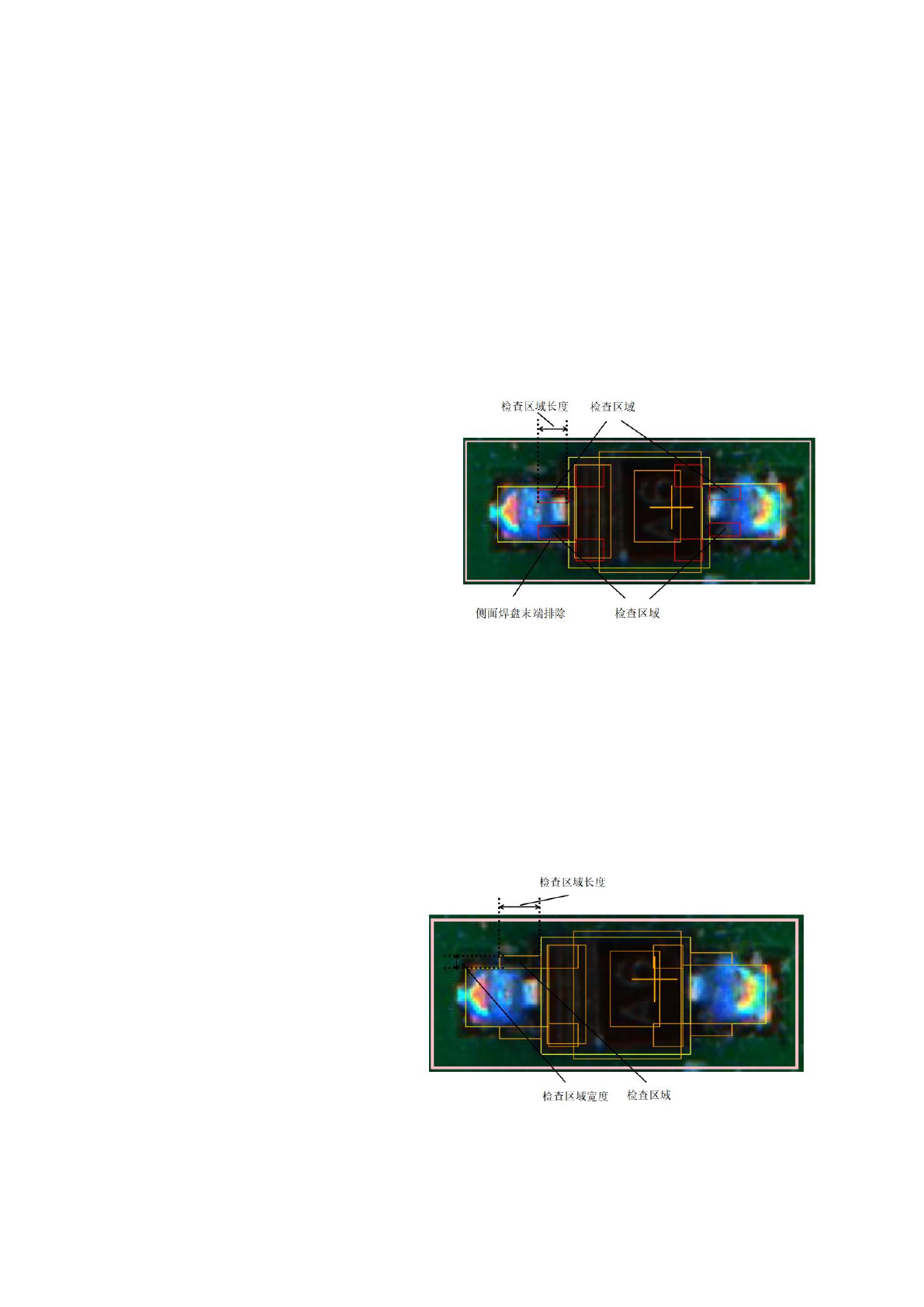

检查区域：以引脚长度为 100%，
设定检查区域长度比例；
焊盘侧面排除：从焊盘侧面末端
排除像素不检查。
如右图，检查区域长度 80%，侧
面焊盘末端排除 2 像素，侧面从
引脚侧面开始
检 查 区 域 ： 是 以 引 脚 宽 度 为
100%，设定比例是引脚宽度的占
比，检查区域的长度和引脚长度
一样，如右图，检查区域宽度 50%
的检查区域
