第 53 页 共 79 页
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的比例，小于等于设定值，则 OK，
大于设定值，则 NG
7) 引脚中段：抽取红色
面积≤___%
处理内容：
在检查区域内，计算所抽取颜色面积占检查区域的比例，小于等于设定值，则 OK，大
于设定值，则 NG
3、焊盘末端露铜：抽取红色
检查区域___像素
面积≤___%
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的比例，小于等于设定值，则 OK，
大于设定值，则 NG
4、引脚正面溢胶检查
检查区域___像素
面积≤___%
检查区域长度以引脚长度为 100%，引
脚宽度为检查区域宽，默认检查区域占
引脚长度的三分之一，如右图
检查区域长度从引脚末端开始，以
设定的像素为检查区域长，宽度和
焊盘宽度一样，如右图标出的检查
区域（10 像素）
检查区域从焊盘末端开始往里，以
设定的像素为检查区域长，宽度和
焊盘宽度一样，如右图标出的检查
区域（15 像素）
第 54 页 共 79 页
抽取颜色：
点中引脚正面溢胶检查的任一项设定，可以进行颜色抽取，此项目抽取暗红色（红胶颜色）
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的比例，小于等于设定值，则 OK，
大于设定值，则 NG
5、引脚侧面溢胶检查
检查区域___%
焊盘侧面排除___像素
面积≤___%
抽取颜色：
点中引脚侧面溢胶检查的任一项设定，可以进行颜色抽取，此项目抽取暗红色（红胶颜色）
处理内容：
在检查区域内，计算所抽取颜色占检查区域的比例，小于等于面积设定值，则 OK，大
于面积设定值，则 NG。引脚两侧同时检查，有一个 NG，则该项结果 NG
6、引脚变形
检查区域___%
面积≤___%
抽取颜色：
点中引脚变形的任一项设定，可以进行颜色抽取，此项目抽取引脚颜色
检查区域：以引脚长度为 100%，
设定检查区域长度比例；
焊盘侧面排除：从焊盘侧面末端
排除像素不检查。
如右图，检查区域长度 80%，侧
面焊盘末端排除 2 像素，侧面从
引脚侧面开始
检 查 区 域 ： 是 以 引 脚 宽 度 为
100%，设定比例是引脚宽度的占
比，检查区域的长度和引脚长度
一样，如右图，检查区域宽度 50%
的检查区域
第 55 页 共 79 页
处理内容：
在检查区域内，计算所抽取颜色占检查区域的比例，小于等于面积设定值，则 OK，大
于面积设定值，则 NG。引脚两侧同时检查，有一个 NG，则该项结果 NG
5.4.3.3 SOT 类其它公用检查窗口
SOT 类元件可以添加缺件窗、极性窗、短路窗、锡珠窗、集合窗、跳转窗、副焊盘和文
字窗，所有元件类型的公用检查窗口的算法都一样
5.5 IC 类元件制作说明（SOP、QFP、QFN、连接器、大
功率三极管）

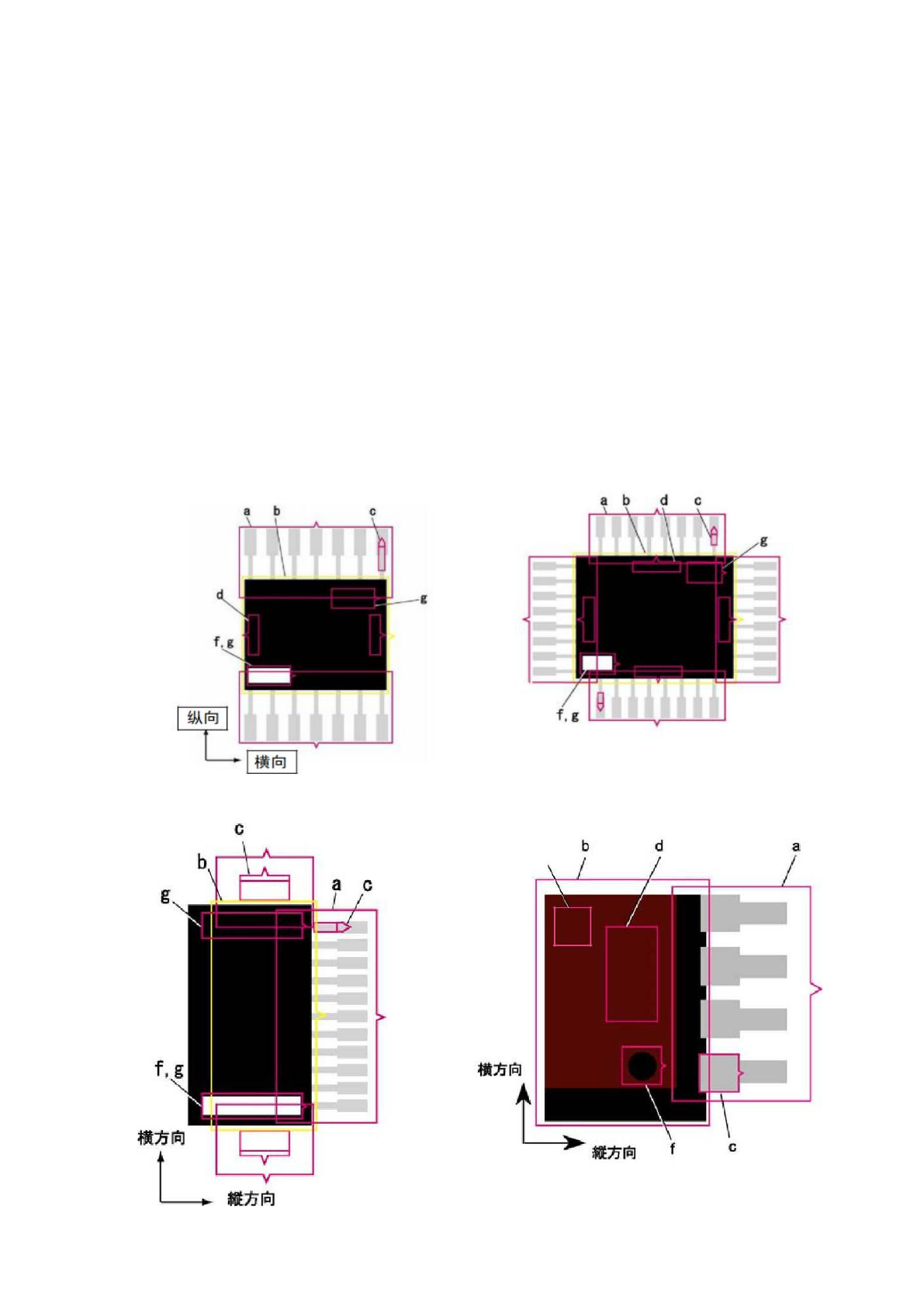

5.5.1 IC 类元件检查窗口示意图
SOP
QFP
连接器
大功率三极管
