思泰克2D AOI软件使用说明书 - 第58页
第 58 页 共 79 页 抽取，此项目 抽取本体颜色 （一般抽取亮色或 者暗色） 处理内容： 从搜索窗 的搜索起始位 置 （搜索窗的 内侧） 开始 ， 搜索 检查区域内， 找出所 抽取颜色面积 的宽度大于 （自动抽出窗口宽度 ×宽度%） ， 并连续长度的像素达到 设定长 度， 如找到， 则 OK 并将 其连续长度的终点 位置作为本体 边缘 （=引脚 内段） ； 如找 不到， 则报搜索错 4、引脚末 端定位 引脚宽度_ __% 长度≥_…
第 57 页 共 79 页

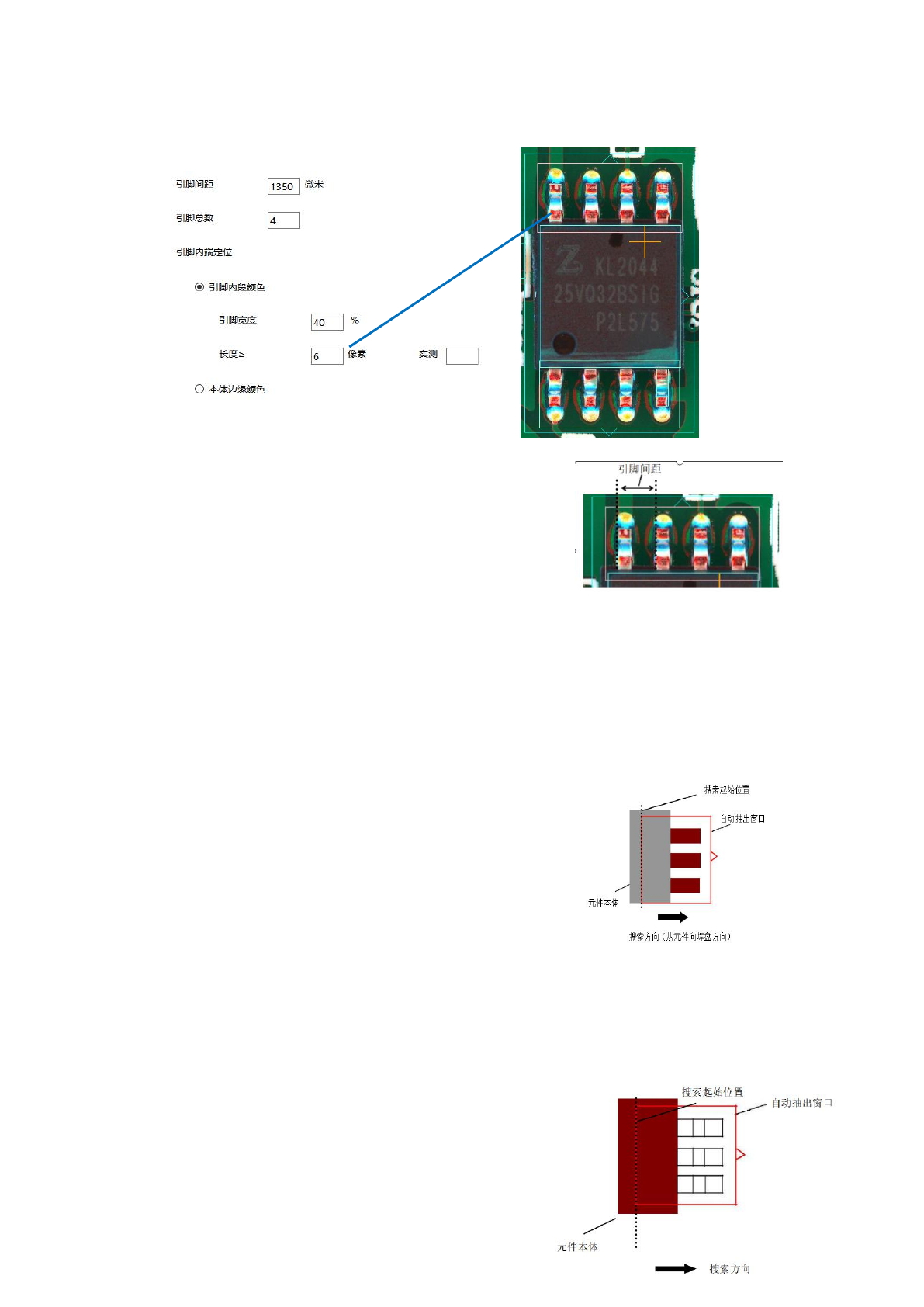

5.5.3.1 IC 类元件自动抽出窗口
1、引脚间距___微米
IC 引脚之间的间距（单位：微米）
2、引脚总数___
一个搜索窗口里面的引脚数量，如右图：引脚总数_4_
3、引脚内段定位
○引脚内段颜色
引脚宽度___%
长度≥___像素
○本体边缘抽出
边缘宽度___%
连续长度≥___像素
1）引脚内段定位
抽取颜色：
点中引脚内段定位的任一项设定，可以进行颜色抽取，
此项目抽取引脚内段颜色（一般抽取亮红色）
处理内容：
A、从搜索窗的起始位置（搜索窗的内侧），对检查区域内进行搜索，找出所抽取颜色
面积的宽度大于（引脚宽度×宽度%×引脚总数），并连续长度的像素达到设定长度，如
找到，则 OK 并将连续长度的起始位置作为引脚内段，如找不到，则报搜索错
2）本体边缘颜色
抽取颜色：
点中本体边缘颜色的任一项设定，可以进行颜色
第 58 页 共 79 页
抽取，此项目抽取本体颜色（一般抽取亮色或者暗色）
处理内容：从搜索窗的搜索起始位置（搜索窗的内侧）开始，搜索检查区域内，找出所
抽取颜色面积的宽度大于（自动抽出窗口宽度×宽度%），并连续长度的像素达到设定长
度，如找到，则 OK 并将其连续长度的终点位置作为本体边缘（=引脚内段）；如找不到，
则报搜索错

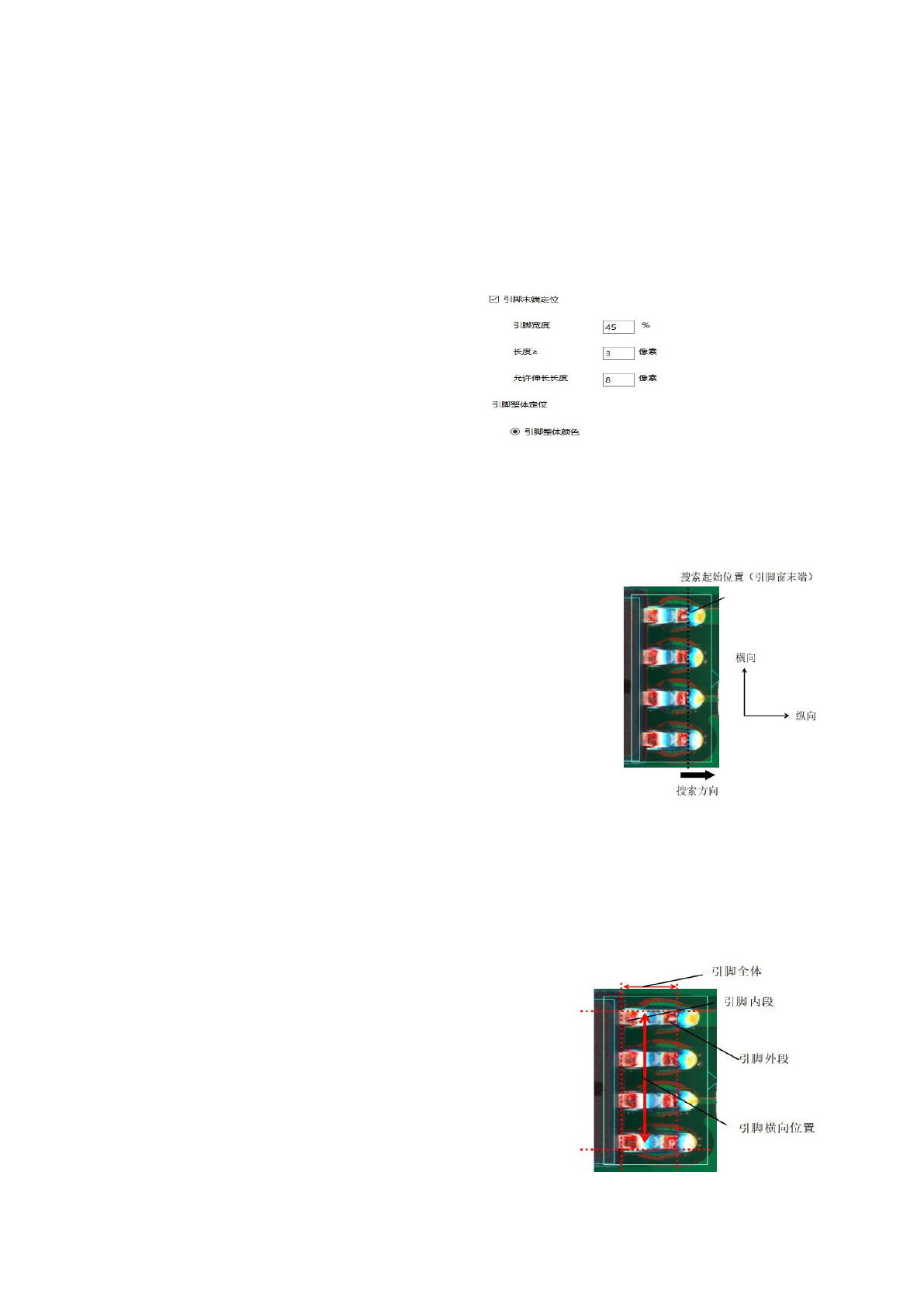

4、引脚末端定位
引脚宽度___%
长度≥___像素
允许伸长长度___像素
抽取颜色：
点中引脚末端定位的任一项设定，可以进行颜色抽取，此项目抽取引脚末端颜色（一
般抽取红色）
5、引脚整体定位
○引脚整体颜色
抽取颜色：
点中引脚整体颜色，可以进行颜色抽取，此项目抽取引脚颜色
处理内容：
A、如果不勾选引脚末端定位，或者勾选了，没有抽取颜
色，则引脚末端位置跟随引脚纵向起始位置，以引脚窗
的长度决定引脚结束位置
B、如果勾选并抽取引脚末端的颜色，以抽取的对象颜色
像素宽度大于（引脚宽度×宽度%×引脚总数），连续长
度大于设定值，并向检索方向伸长设置的像素，直到不
满足宽度和连续长度的设定，最终的引脚结束位置是引
脚的长度+伸长长度的像素
处理内容：
首先确定了引脚的纵向内段位置和末端位置，然后以
对象颜色抽取的引脚和编程的引脚窗口（引脚间距）
一致的位置作为引脚的横向位置
第 59 页 共 79 页

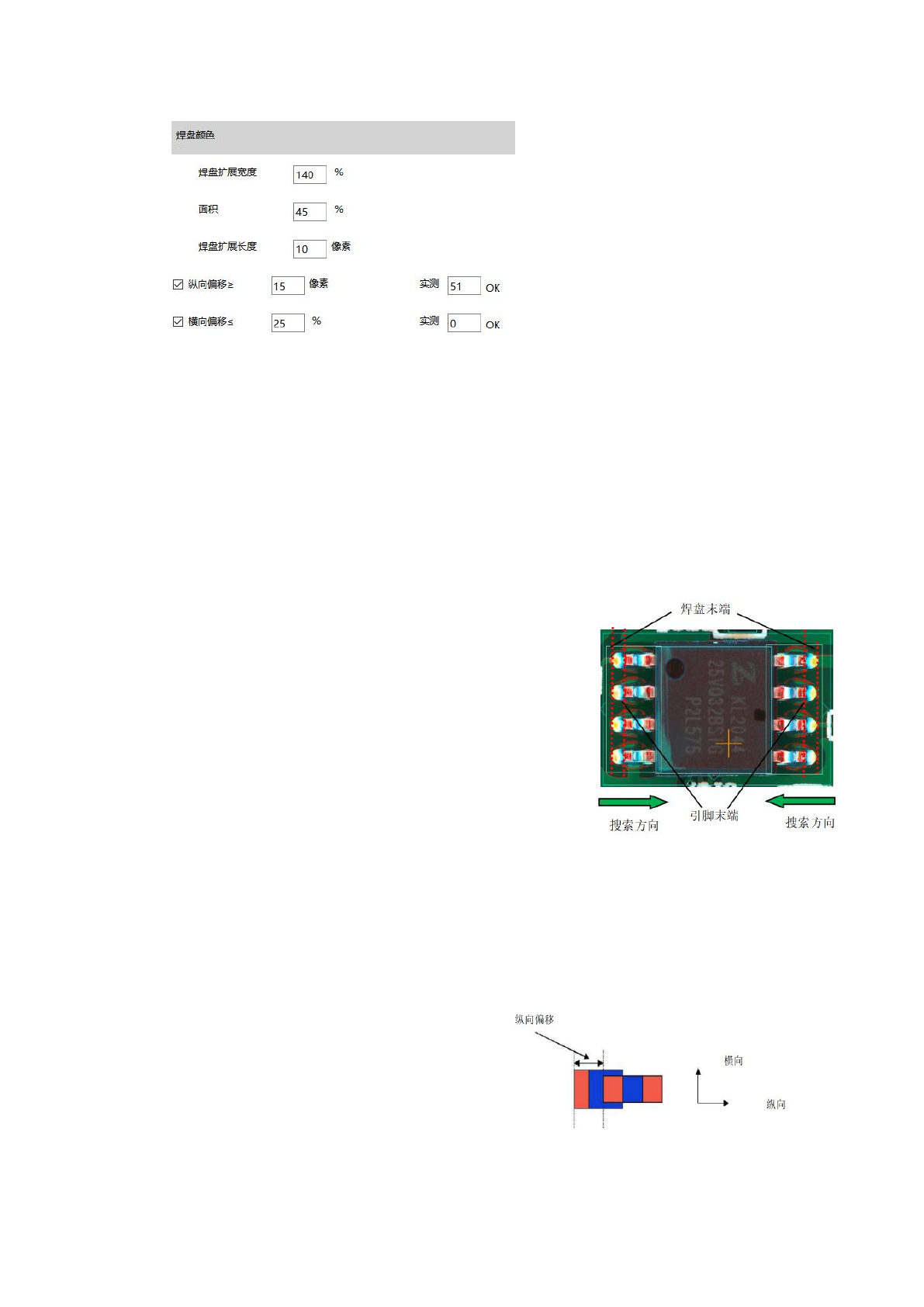

6、焊盘定位
焊盘扩展宽度___%
面积___%
焊盘扩展长度___像素
抽取颜色：
点中焊盘定位的任一项设定，可以进行颜色抽取，此项目抽取红、绿、蓝及亮度（焊锡
的颜色）
7、纵向偏移≥___像素
不需要抽取颜色
8、横向偏移≤___%
不需要抽取颜色
处理内容：
A、以引脚宽度为基准，抽出各个焊盘
B、焊盘扩展宽度：设定相对于引脚宽度的焊盘扩展
宽度，焊盘宽度=引脚宽度×焊盘扩展宽度%，当焊盘扩
展宽度为 100%时，焊盘宽度将和引脚宽度一样
C、面积：以抽取的对象颜色的像素宽度占焊盘宽度
的比例
D、焊盘扩展长度：满足颜色比例的连续像素行数
E、如果找不到焊盘顶端，或者找到的焊盘顶端位置
比引脚顶端的位置更靠近于元件本体，则报焊盘搜索错
处理内容：
计 算引 脚 顶 端 到 焊 盘 顶 端 的 距
离，如大于纵向偏移设定值，则 OK，
小于纵向偏移设定值，则 NG
