第 65 页共 79 页

4）引脚中段

面积≥___%

抽取颜色：

点中引脚中段的任一设定，可以进行抽色，此项抽取引脚中段的蓝色

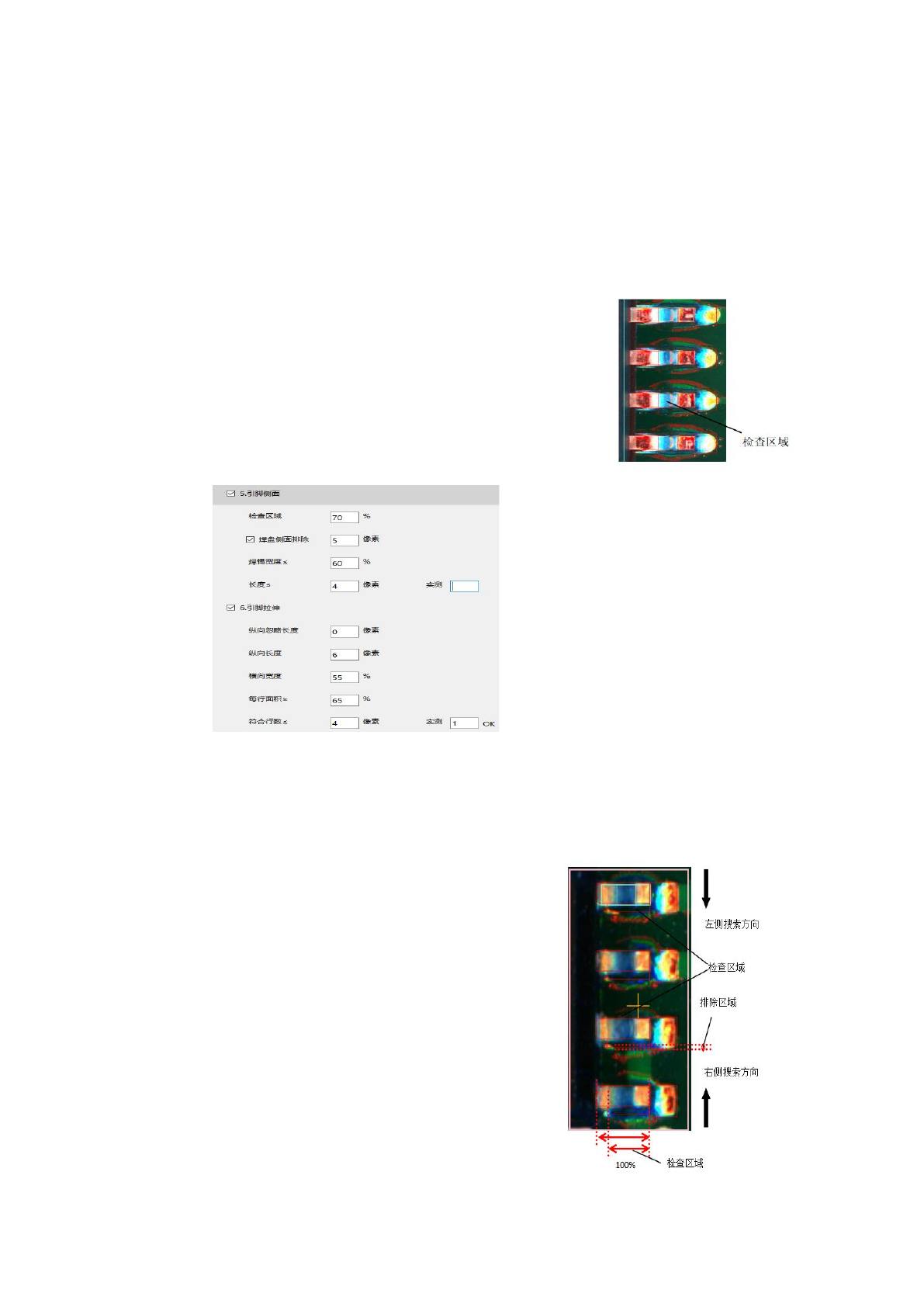

5）引脚侧面

检查区域___%

焊盘侧面排除___像素

焊锡宽度≤___%

长度≤___%

抽取颜色：

点中引脚侧面的任一设定，可以进行抽色，此项

抽取红色、绿色

检查区域以引脚中段比例的检查窗为 100%

处理内容：

在检查区域内，计算所抽取颜色的面积占检查区

域的比例，大于等于面积设定值，则 OK，小于面

积设定值，则 NG

以引脚长度为 100%，检查区域设定%为纵向长，

从焊盘侧面末端排除多少像素不检查，

处理内容：

对各个引脚左侧和右侧的检查区域，分别搜索所

抽取颜色宽度大于检查区域宽度%、连续长度的

部分，检查区域宽度为引脚长度的扩展比例%，

如右侧和左侧中有 1 处找到，并大于长度设定值，

则 NG

第 66 页共 79 页

6）引脚拉伸

纵向忽略长度___像素

纵向长度___像素

横向宽度___%

每行面积___%

符合行数≤___像素

抽取颜色：

点中引脚拉伸的任一设定，可以进行抽色，此项抽取

引脚的红色

处理内容：

在检查区域内，找到所抽取颜色面积宽度大于每行颜色比例，连续长度的部分，小于等

于符合行数的设定值，则 OK，大于符合行数的设定值，则 NG

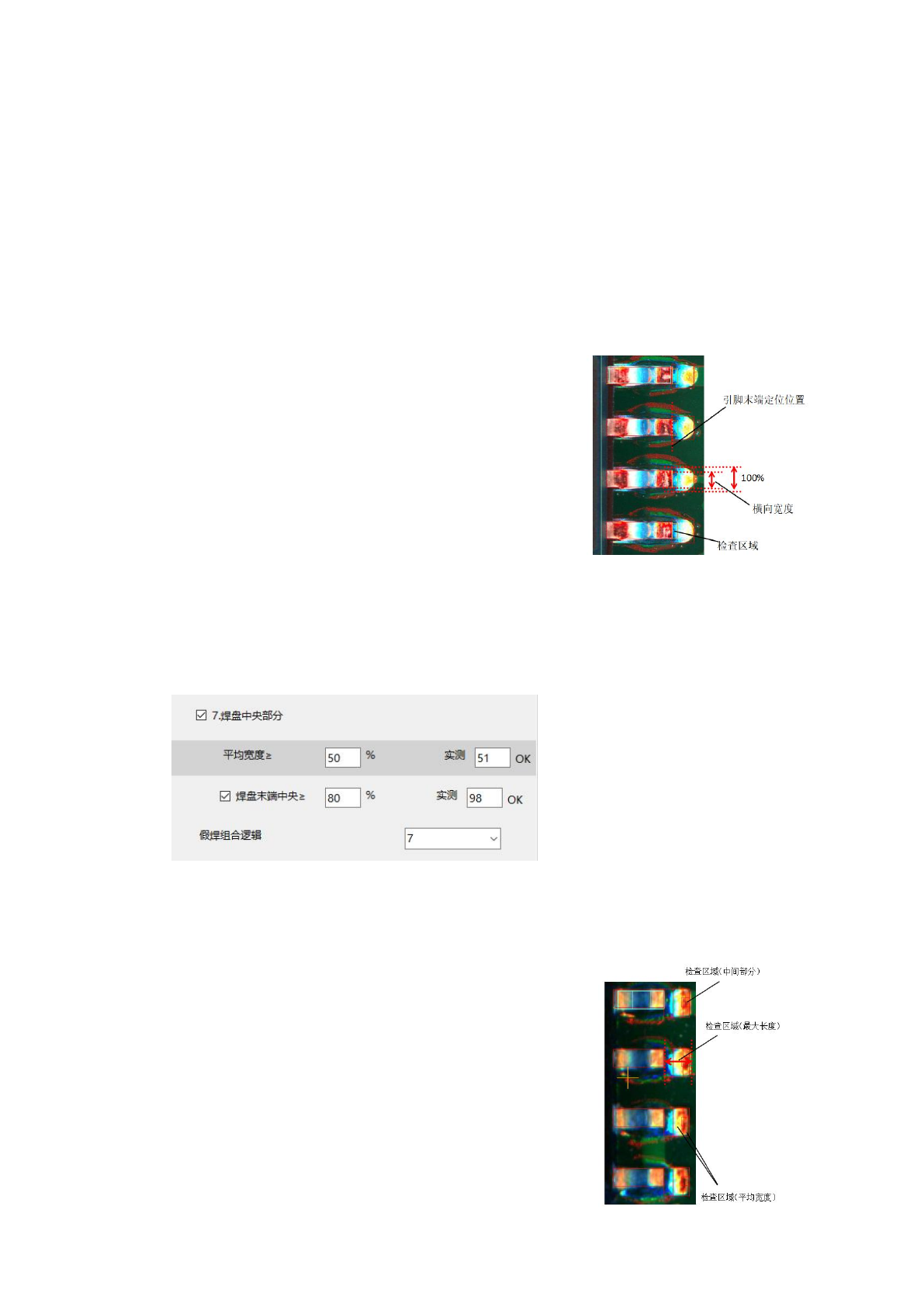

7）焊盘中央部分

平均宽度≥___%

焊盘末端中央≥___%

抽取颜色：

点中焊盘中央部分的任一设定，可以进行抽色，此项

抽取红色

纵向忽略长度：从引脚顶端抽出位置开始，忽略

检查区域的纵向起始位置往焊盘顶端方向移动设

定像素

纵向长度：引脚顶端往焊盘末端检查设定的像素

长度

横向宽度：检查区域的横向宽度，以焊盘横向宽

度为 100%

平均宽度：

在检查区域内，计算抽取的对象颜色的面积，将其

除以检查区域的长度，即为平均宽度，大于平均宽度设

定值，则

，小于平均宽度设定值，则

焊盘末端中央：

在检查区域内，计算抽取的对象颜色的面积，大于中间

部分面积值，则

，小于中间部分面积值，则

第 67 页共 79 页

假焊算法逻辑

1）“+”：算法相加，即其中一种算法判断为 OK，结果为 OK，全部算法判断为 NG，其结

果判断为 NG

2）“*”：算法相乘，即有一种算法判断为 NG，结果为 NG，所有算法判断为 OK，结果才

3）“+、*、（）”同时使用，遵循数学运算规律，先算括号里面，再算*，最后算+

比如：1+3*4，此组合算法用了 1、3、4 项算法，先计算 3 和 4 项结果，结果若 OK，

为“1”，再加第 1 项，其结果还是“1”，组合算法结果 OK；若 3 和 4 项结果 NG,为“0”，再加第

1 项，若第 1 项 OK，为“1”，组合算法结果 OK；当第 1 项结果 NG，为“0”，3 和 4 项任意一

个结果 NG，3 和 4 项结果 NG，为“0”，组合算法结果才为“0”，结果 NG

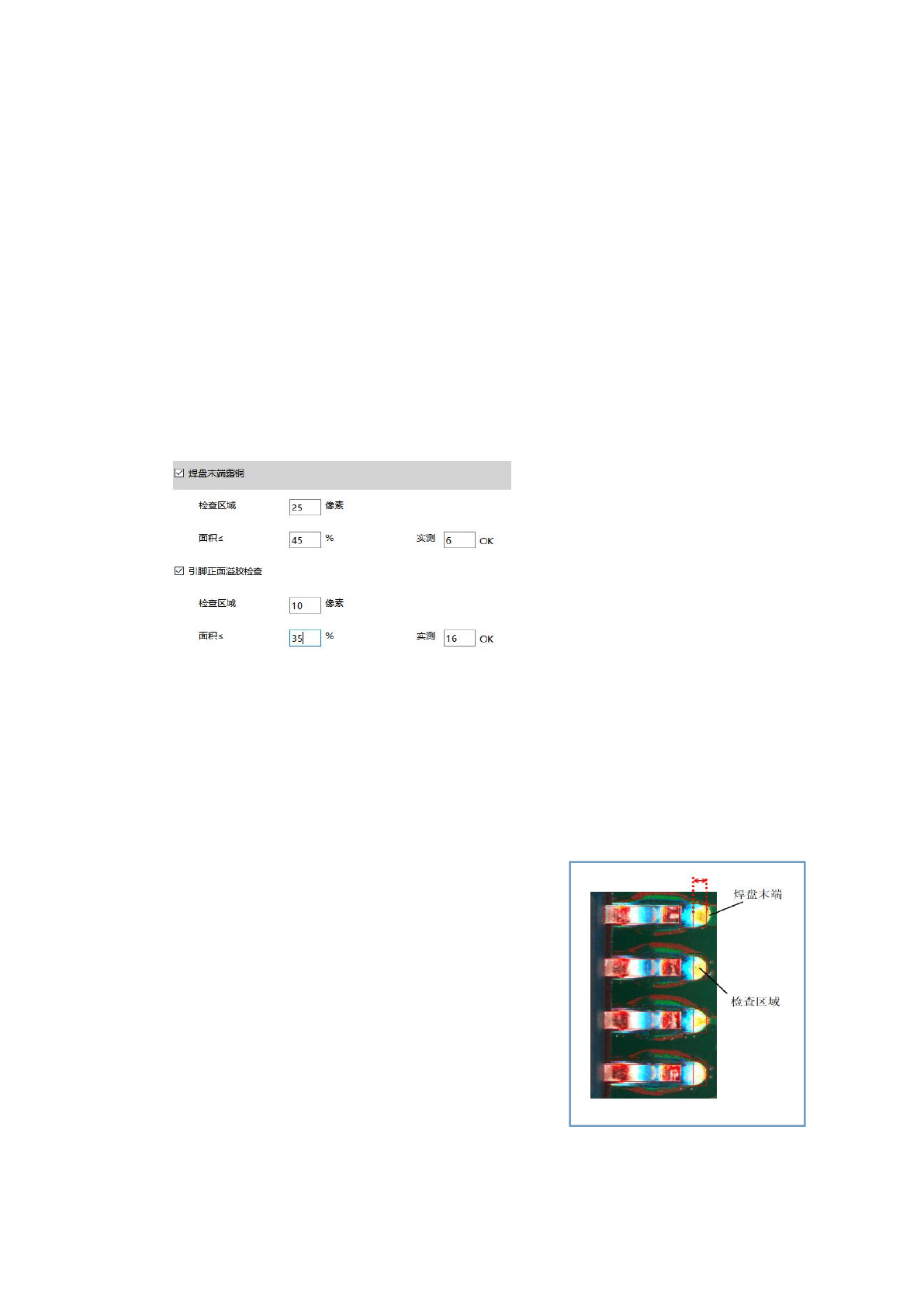

4、焊盘末端露铜

检查区域___像素

面积≤___%

抽取颜色：

点中焊盘末端露铜的任一设定，可以进行抽色，此项抽取红色

检查区域：从焊盘末端开始往里，设置检查区域像素

处理内容：

在检查区域内，以抽取的对象颜色的像素占检查区域

的比例，小于等于面积设定值，则 OK，大于面积设定

值，则 NG
