5、引脚正面溢胶检查
检查区域___像素
面积≤___%
抽取颜色：
点中引脚正面溢胶检查的任一项设定，可以进行颜色抽取，此项目抽取暗红色（红胶颜色）
处理内容：
在检查区域内，计算所抽取颜色面积占检查区域的比例，小于等于面积设定值，则 OK，
大于面积设定值，则 NG
6、焊盘中段露铜
内端排除___像素
外端排除___像素
宽度比例≤___%
长度≤___像素
扩展区域面积
检查区域___像素
面积≤___%
抽取颜色：

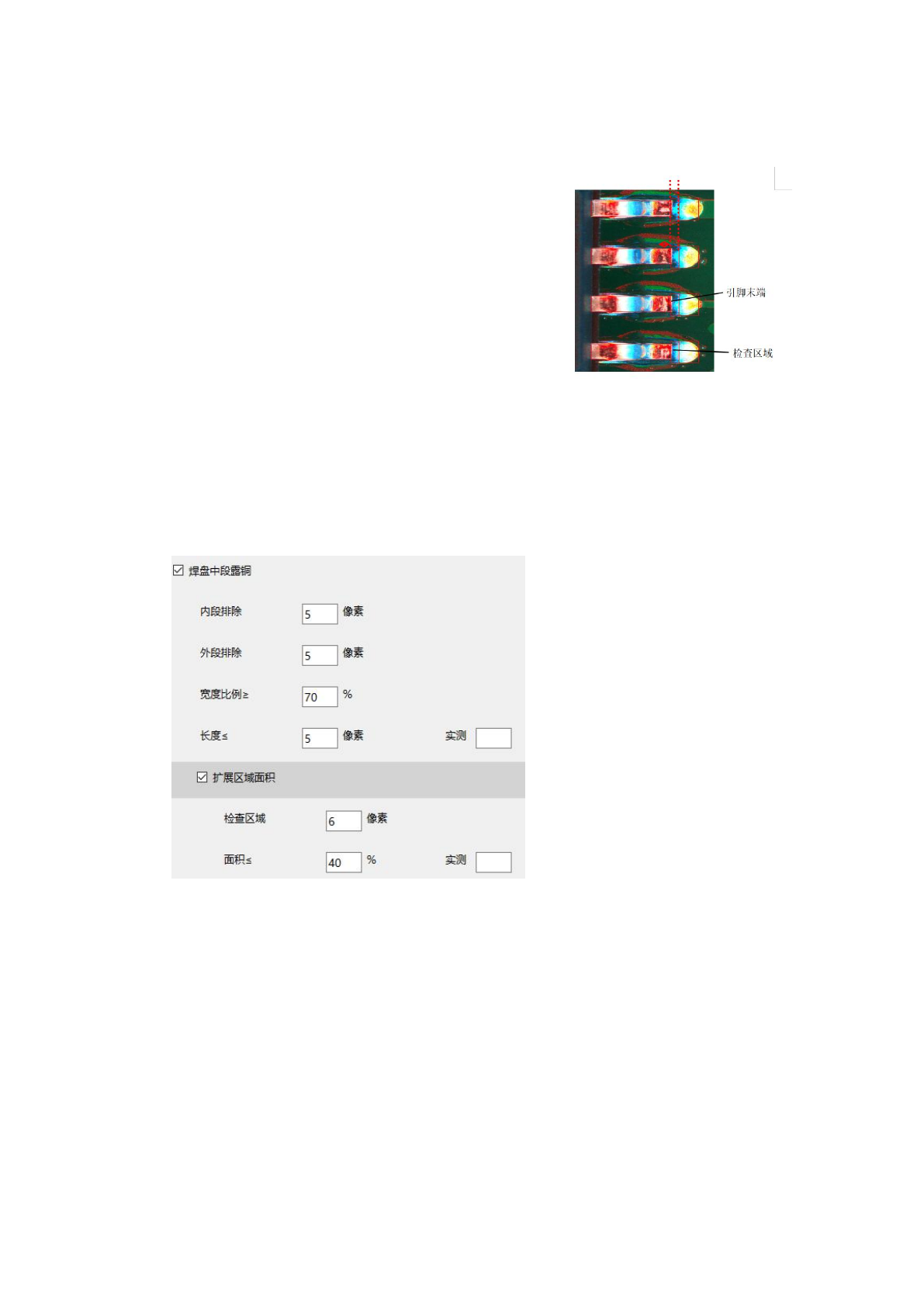

检查区域：从引脚末端开始，以设定的像
素为检查区域长，宽度和焊盘宽度一样，
如右图标出的检查区域（10 像素）
第 69 页 共 79 页
点中焊盘中段露铜的任一项设定，可以进行颜色抽取，此项目抽取红色
5.5.3.3 IC 类其它公用检查窗口
IC 类元件可以添加缺件窗、极性窗、短路窗、锡珠窗、集合窗、跳转窗、测量盘和文
字窗，所有元件类型的公用检查窗口的算法都一样
5.6 插针、DIP 类元件制作说明

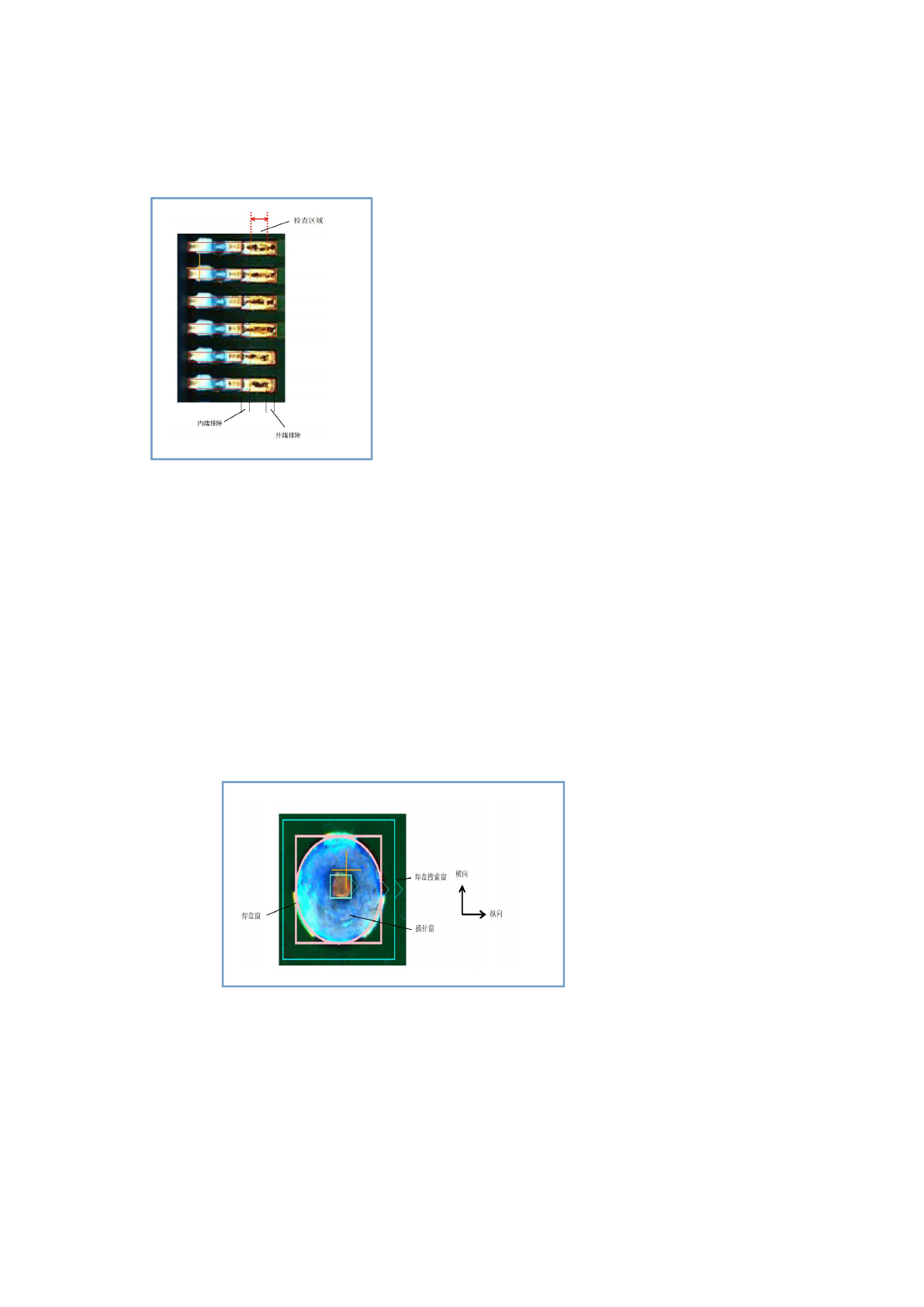

4.6.1 插针类元件检查窗口示意图
1）检查窗口参数可以更改，检查窗口参数包括窗口大小、位置、算法抽取的颜色和检
查标准。焊盘搜索窗、插针窗和焊盘窗是最基本的窗口（插针类元件必须有这些窗口，且只
能有 1 个），其它窗口不受限制。插针窗只定义插针尺寸，没有其它参数设定。
2）插针类检查窗口方向不受限制，焊盘搜索窗口箭头方向表示纵向
3）选中焊盘搜索窗可以整体移动、复制、删除及替换该元件（元件内的所有窗口）；选
内端排除：从引脚结束端往焊盘方向排除多少像素不检查
外端排除：从焊盘末端往引脚方向排除多少像素不检查
宽度比例：以焊盘宽度为 100%来设置
长度：满足宽度比例的连续行数，小于等于长度设定值，则 OK，
大于长度设定值，则 NG
扩展区域面积：
从检查到 A 的位置开始，设定检查区域长度，计算所抽取颜色面
积占检查区域的比例，小于等于面积设定值，则 OK，大于面积
设定值，则 NG
第 70 页 共 79 页
中其它窗口可复制、删除该检查窗，按功能图标 或者快捷键“A”，可添加其它窗口（短路
窗、锡珠窗、集合窗、跳转窗、）
5.6.2 插针类元件制作过程及命名
1）选择元件库\插针\Default 或者任意制作好的插针元件（可以用做好的元件修改成新
的元件）
2）添加插针窗、焊盘窗和其它需要测试的窗口(如果已经有这些窗口，用原有的窗口修
改完成就可以）
3）抽取颜色设置检查标准，完成保存到相应类型的元件库里,保存时输入元件库名称（插
针类元件命名：DIP+焊盘直径+形状），比如 DIP2700-C,表示插针类圆形直径 2700um,
直径 100um 一个等级命名
4）点击“切换显示属性”可以修改元件名称、模板、封装、编码、倾斜角度和不检查元
件设置项
5.6.3 插针类元件算法说明
5.6.3.1 插针类元件自动抽出窗口
焊盘抽出
○圆形焊盘
○方形焊盘

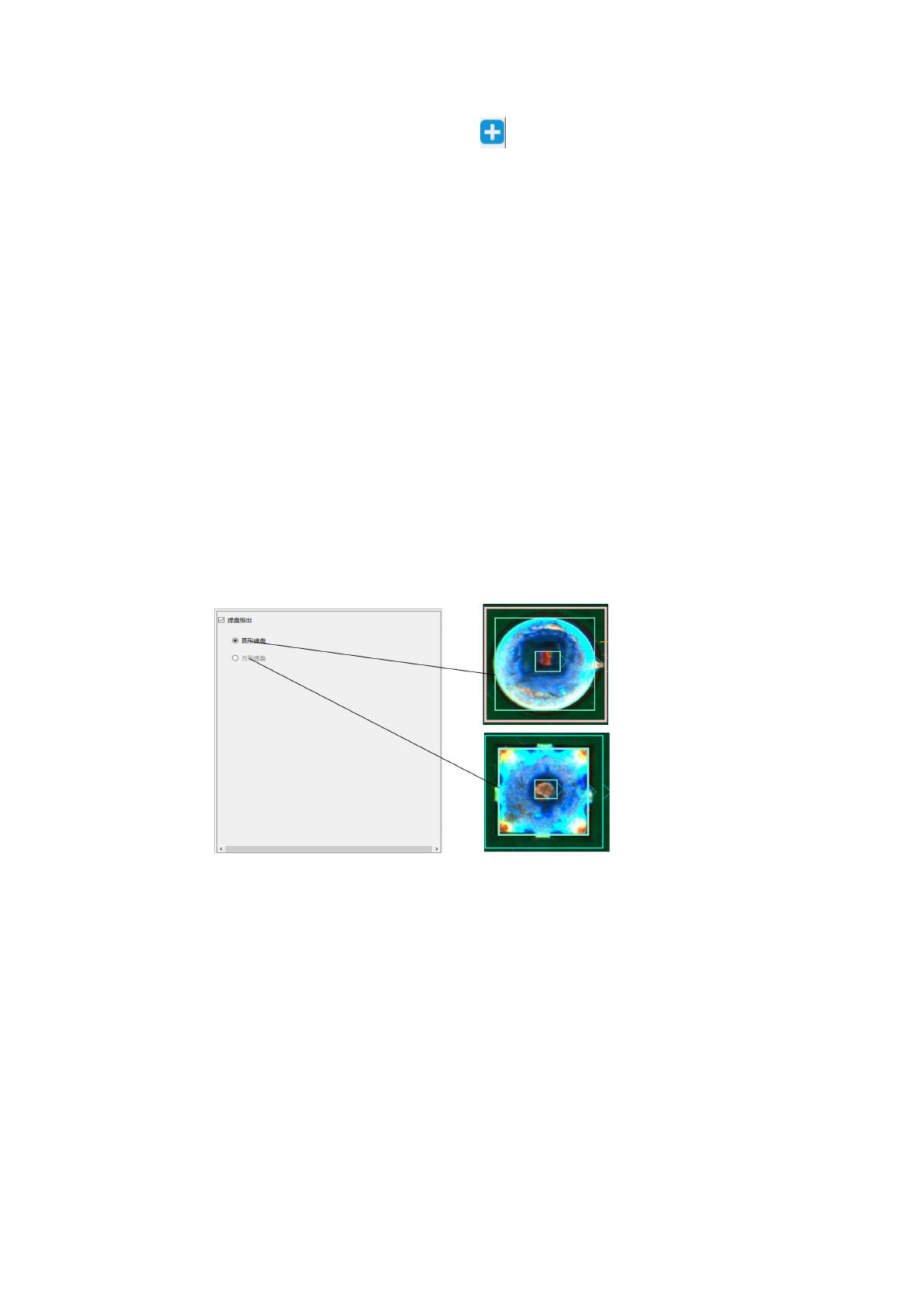

抽取颜色：
点中焊盘抽出的任一设定，可以进行抽色，此项抽取红、绿、蓝（焊锡的颜色）
处理内容：
可以选圆形焊盘或者方形焊盘，在焊盘搜索窗内，以抽出的对象颜色的焊盘和编程的焊
盘一致的位置，其它窗口跟随移动到相对应的位置
