第 71 页 共 79 页
5.6.3.2 插针类元件焊盘窗算法
1、缺针检查
检查区域___%
面积≤___%
抽取颜色：
点中缺针检查的任一设定，可以进行抽色，此项抽取红色、绿色
2、锡孔检查
内端排除___%
外端排除___%
纵向长度≤___像素
处理内容：
1
）以焊盘宽度的纵向长和横向宽为
100%
，设定
检查区域所占的比例（检查区域从焊盘中心向焊
盘末端）
2
）在检查区域内，计算所抽取颜色的面积占检查
区域的比例，小于等于面积设定值，则
OK
，大于
面积设定值，则
NG

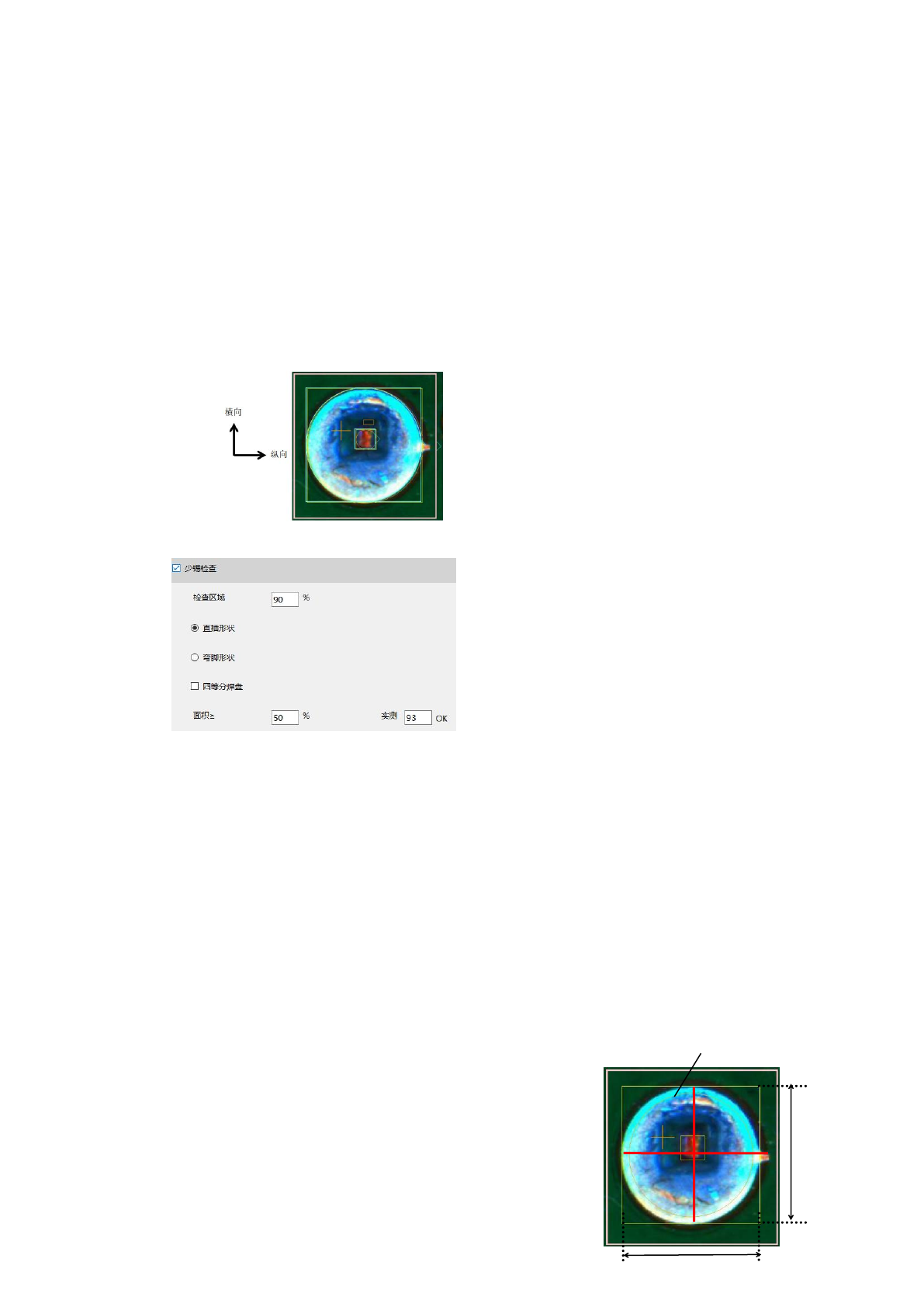

第 72 页 共 79 页
横向宽度≤___像素
面积≤___%
抽取颜色：
点中锡孔检查的任一设定，可以进行抽色，此项抽取锡孔的颜色（黑色）
处理内容：
1）内端排除：由焊盘中心往外排除多少%
2）外端排除：由焊盘外端往内排除多少%
3）在检查区域内，搜索以抽取的对象颜色的像素，生成外切矩形，判断纵向长度、横向宽
度、面积，有 1 个结果 OK，则锡孔检查 OK,同时 NG，结果才 NG
3、少锡检查
检查区域___%
○直插形状
○弯脚形状
四等分焊盘
面积≥___%
抽取颜色：
点中少锡检查的任一设定，可以进行抽色，此项抽取蓝色
处理内容：
1）检查区域：以焊盘的窗口大小为 100%，设定检查区
域所占的比例（检查区域从焊盘中心向焊盘末端）
2）根据插针工艺，可选直通形状和弯脚形状，弯脚形
状可四等分检查
3）四等分焊盘：把检查区域平均分成四个相等的检查
区域，分别计算各自的颜色比例，颜色比例最大的为实
测值
4）在检查区域内，计算所抽取颜色的面积占检查区域
的比例（包括四等分检查区域），大于等于面积设定值，
则 OK，小于面积设定值，则 NG
a
b
d
100%
100%
检查区域
c
第 73 页 共 79 页

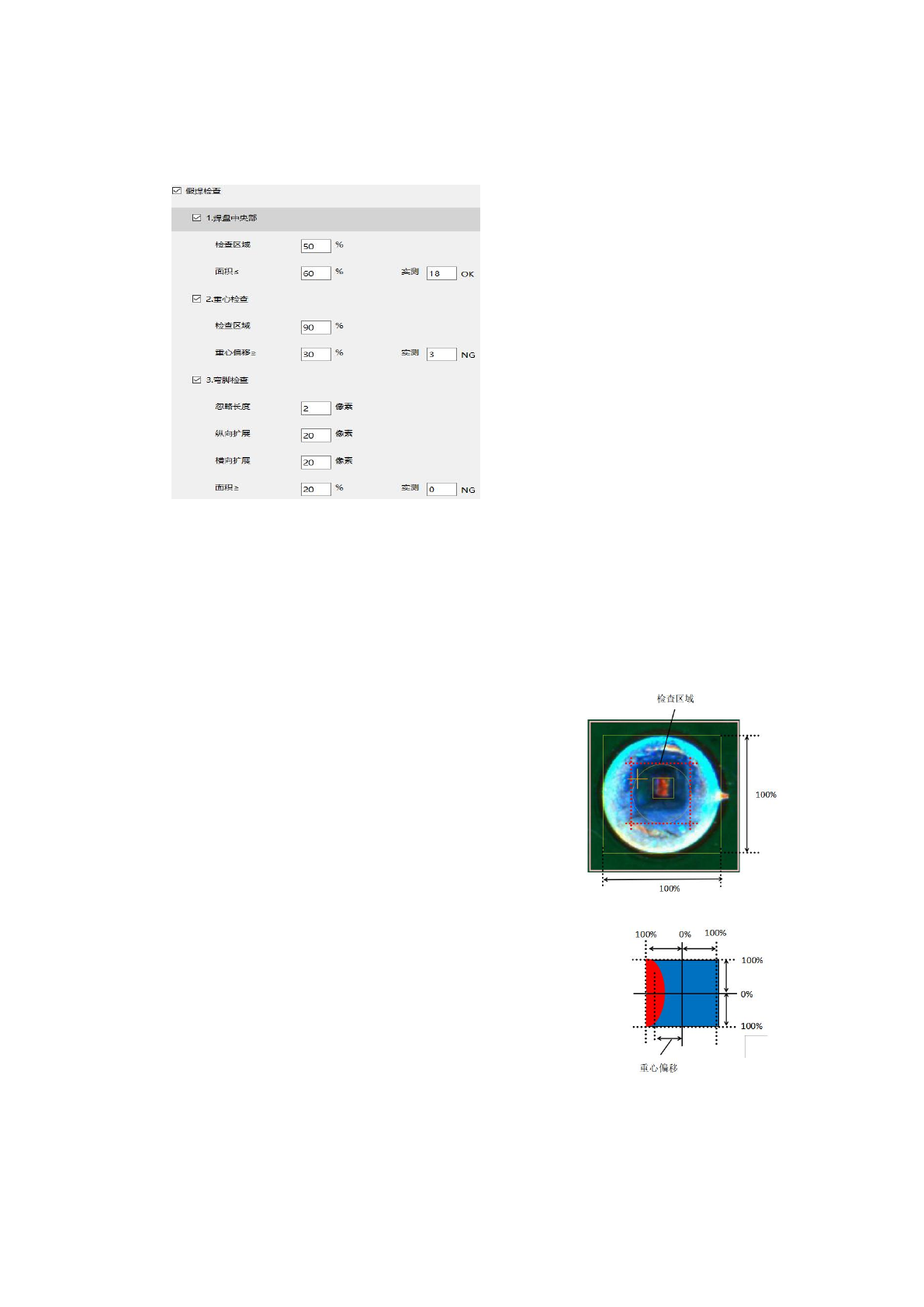

4、假焊检查
1）焊盘中央部分
检查区域___%
面积≤___%
抽取颜色：
点中焊盘中央部分的任一设定，可以进行抽色，此项抽取红色、绿色
2）重心检查
检查区域___%
重心偏移≥___%
抽取颜色：
点中重心检查的任一设定，可以进行抽色，此项抽取红色
处理内容：
1
）以焊盘宽度的纵向长和横向宽为
100%
，设定
检查区域所占的比例（检查区域从焊盘中心向焊
盘末端）
2
）在检查区域内，计算所抽取颜色的面积占检查
区域的面积比例，小于等于面积设定值，则
OK
，
大于面积设定值，则
NG
处理内容：
1
）检查区域：以焊盘宽度的纵向长和横向宽为
100%
，设定检查区域所占
的比例（检查区域从焊盘中心向焊盘末端）
2
）重心偏移：如右图，在检查区域内，分别计算检查区域的中心和抽取对
象颜色的中心，两个中心的最大距离占检查区域的长度的比例就是重心偏
移，大于等于重心偏移设定值，则
OK
，小于重心偏移设定值，则
NG
