第 77 页 共 79 页

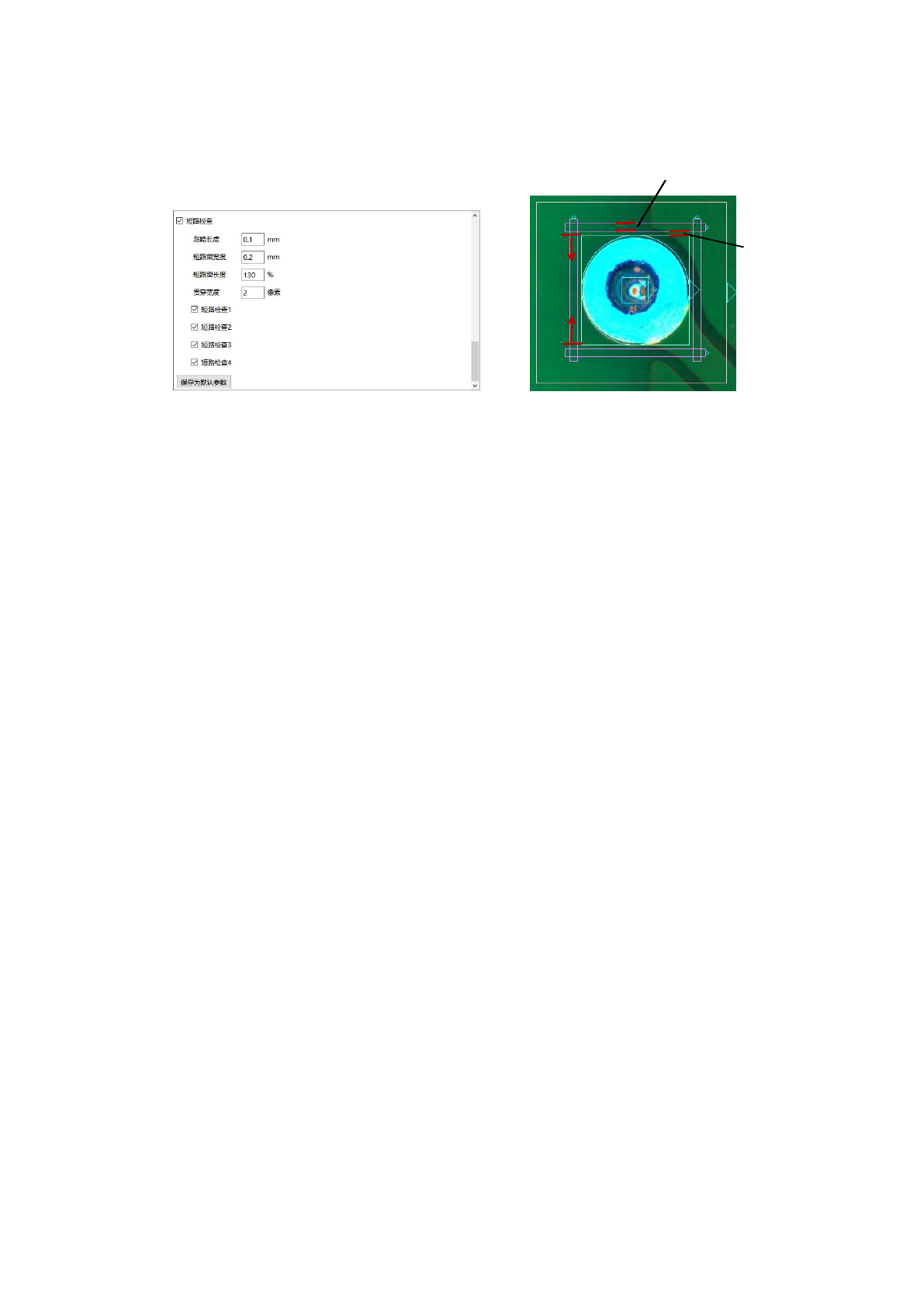

6、短路检查
抽取颜色：
点中短路检查的任一项设定，可以进行颜色抽取，此项目抽取红、绿、蓝及亮度（焊锡
的颜色）
处理内容：
忽略长度：如果起始除去 0 像素，检查窗口则从本体边缘开始，设定忽略长度，则从忽略
像素以后开始检查
短路窗宽度：以本体宽度为 100%，按照比例进行设置
短路窗长度：以本体长度为 100%，按照比例进行设置
贯穿宽度：1）、 在检查区域内，抽取的对象颜色的像素横向贯穿短路窗，则报短路
2）、设置像素，横向贯穿短路窗的对象颜色宽度大于设置像素，则报短路
如勾选短路检查 1 ~ 短路检查 4，则在本体的周围会增加 4 个短路窗口
忽略长度
短路窗宽度
100%
忽略长度
第 78 页 共 79 页
6 编程调试

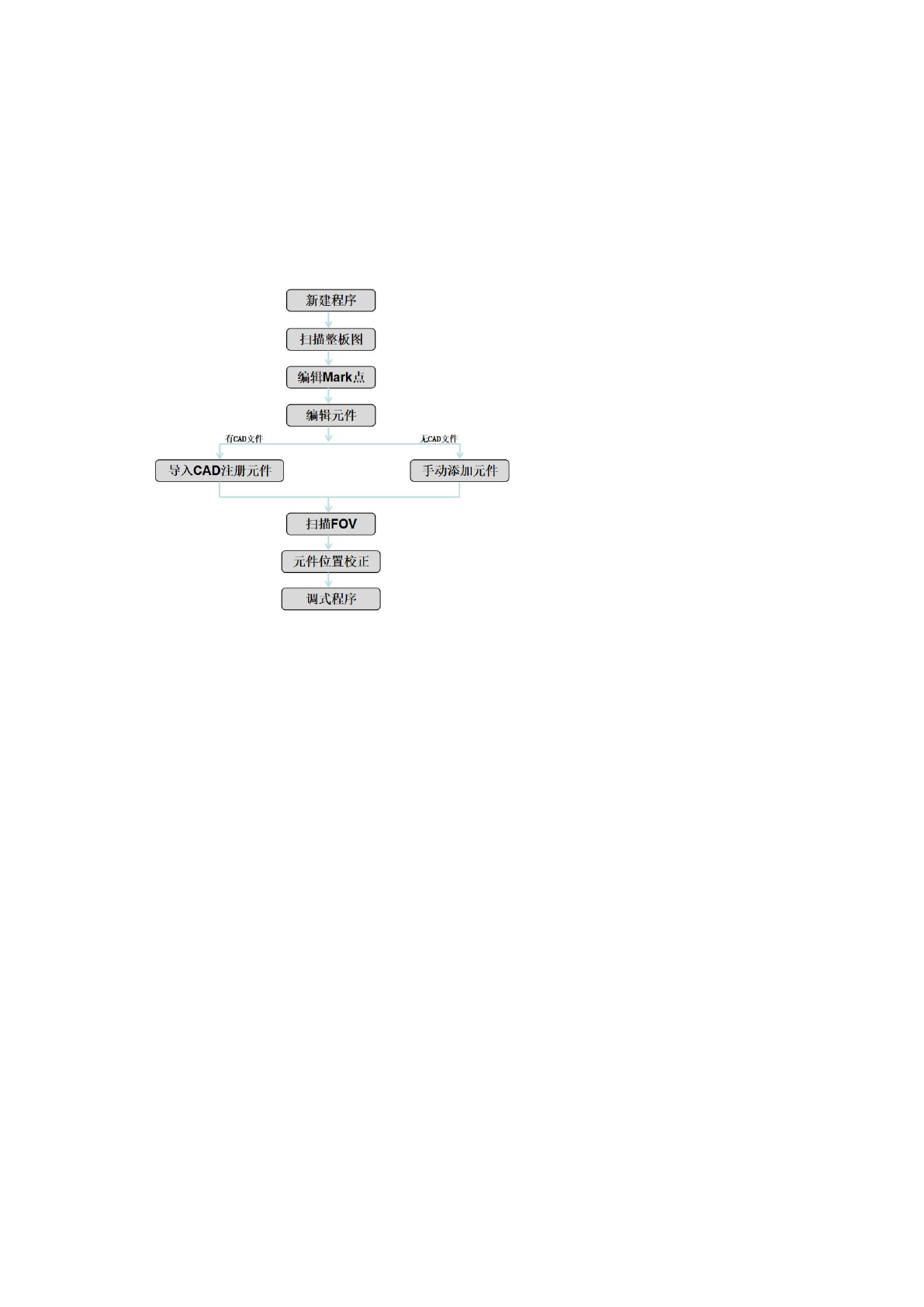

6.1 编程流程
6.2 程序调式思维：
该元件需要（能）测试什么项目，添加对应窗口--确定检测范围--设置参数--抽取什么颜色--抽取
多少颜色合适。
6.3 抽色判定：
抽色时判断抽取何种颜色的准则（大部分通用）：
大于等于号≥, 抽良品颜色（当前检查区域正常时候的颜色）；
小于等于号≤, 抽不良颜色（当前检查区域不良时候的颜色）。
6.4 常用颜色介绍：
黑色:亮度:0～50(左右) 白色:亮度:120 以上
红色：33-100 非红（蓝绿色）：0-33
绿色：33-100 非绿（红蓝色）：0-33
蓝色：33-100 非蓝（红绿色）：0-33
第 79 页 共 79 页
7 更新说明
本手册可能会因追加新功能或产品改良等原因随时更新，如有不当之处请多指正。
