1-A T/F;4mm薄型シングル;タイプB Tape Feeder; 4 mm T hin Type Single; Ty pe B パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610168958AA セクションNo. PARTS LAYOUT Section No. - - M1 ( KN610168958AA-06-1 )

100%1 / 36
Kit Name
RankQ'ty
番号
Part No.
キット名
品　　番 数量 ﾗﾝｸ
頁
Page
No.
1
T/F;4mm薄型シングル;タイプB
Tape Feeder; 4 mm Thin Type Single; Type B
キットリスト
製品品番
Model No.
製品名称
Model Name
KIT LIST
1
1
N610168958AA
Tape Feeder; 4 mm Thin Type Single; Type B
T/F;4mm薄型シングル;タイプB
M1
1
2
MTKA013358AA
Attachment For Thin Type Single Feeder
薄型シングルフィーダー対応アタッチメント
M7
1
3
MTKA002885AA
Label(Tape Feeder; 4mm Thin Type Single;Type B)
銘板(T/F;4mm薄型シングル;タイプB)
M9
1
4
N610162242AA
Label(Attachment For Thin Type Single Feeder)
銘板(薄型シングルフィーダー対応アタッチメント
)
M11
U2
--
( KTSTF2M-01 )

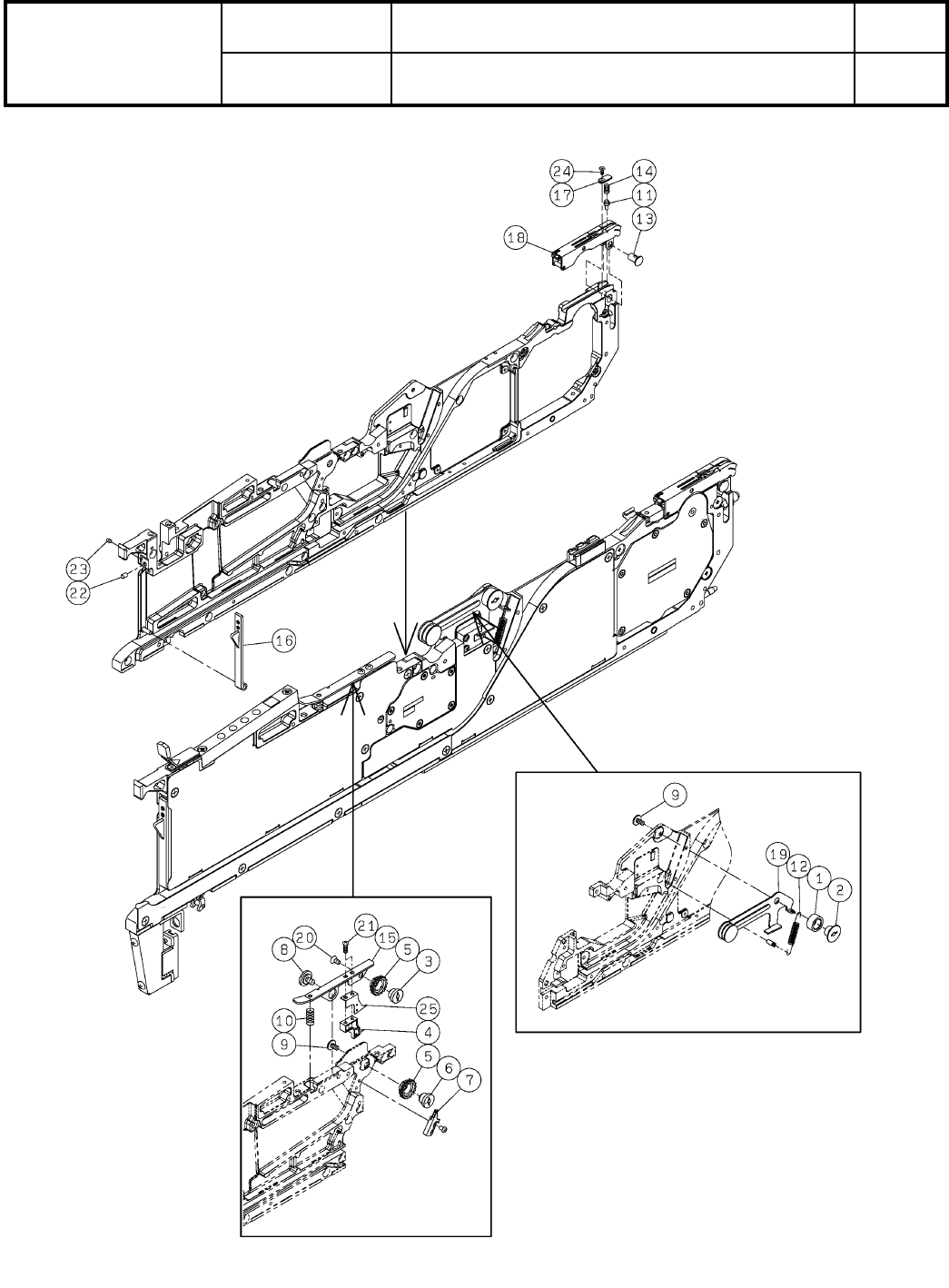

1-A
T/F;4mm薄型シングル;タイプB
Tape Feeder; 4 mm Thin Type Single; Type B
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610168958AA
セクションNo.
PARTS LAYOUT
Section No.
--
M1
( KN610168958AA-06-1 )
Ref
No.
Remarks R
1
Q'ty
1-A
T/F;4mm薄型シングル;タイプB
Tape Feeder; 4 mm Thin Type Single; Type B
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610168958AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
ROLLER
1
1 KXFA1KHBA00
PIN
1
2 KXFA1KFAA00
PIN
1
3 KXFA1KPAA00
COMB
1
4 MTPS000430AA
GEAR
2
5 MTKP003139AA
PIN
1
6 KXFA1PS9A00
COMB
1
7 MTPS000431AA
PIN
1
8 KXFA1KRAA00
PIN
5
9 KXFA1KAAA00
SPRING
1
10 N210149765AA
PIN
1
11 N210071635AA
SPRING
1
12 KXF0DK4AB00 SP(Drawing available KXF0DK4AB00)
PIN
1
13 N210071634AA
SPRING
1
14 N210183920AB
LEVER
1
15 MTPB006033AA
COVER
1
16 MTPZ000003AC
PLATE
1
17 N210183917AA
TAPE-GUIDE
1
18 MTKP003490AA
LEVER ASS`Y
1
19 N610161880AD
SCREW
19
20 N510018158AA
Cross recessed Countersunk head machine screw M3X6-4.8 A2J (Trivalent)
SCREW
2
21 N510002400AA SUSB pair pan head 2.6 depth 8
MAGNET
1
22 KXF0DYAZA00 NEO33
SCREW
1
23 N510018351AA
Hexagon socket set screw Cup point M2.5X3-45H A2J (Trivalent)
BOLT
1
24 N510000534AA Hexagon socket Flat head bolt M2X5 SUS304
COMB
1
25 MTPB005217AA
M2
--
( KN610168958AA-06-1 )
