Pa ge 4 ｃ） Searching for Kit N o. Check the sy mbol (A,B , ･･･ ) f or the desired kit i n the part s layout. In the p arts list, y ou will find t he corresponding kit No. in the row o f that symbol. c ） 套件编号的查阅方法 在零部件布局上…
Page 3
ｂ） Searching for Unit No.
Refer to the column “PART NUMBER” in the unit list for the tape feeder that you checked in
a) above.
The number that corresponds with the tape feeder No. checked in a) above is the unit No. of
the desired tape feeder.
b） 装置编号的查阅方法
对于在步骤 a)所查阅的编带料架，请在各编带料架的装置目录上参照该编号的栏。
跟在步骤 a)确认的号码相符合的，便是您所需要的编带料架一套的装置编号。
ｂ） ユニット品番の見方について
a)で調べた Part のユニットリストの品番の欄を参照してください。
a)で確認いただいた番号と一致するものがお求めのテープフィーダ一式のユニット品番と
なっております。
Unit List
装置目录
ユニットリスト
Label
标签
シール
4
Page 4

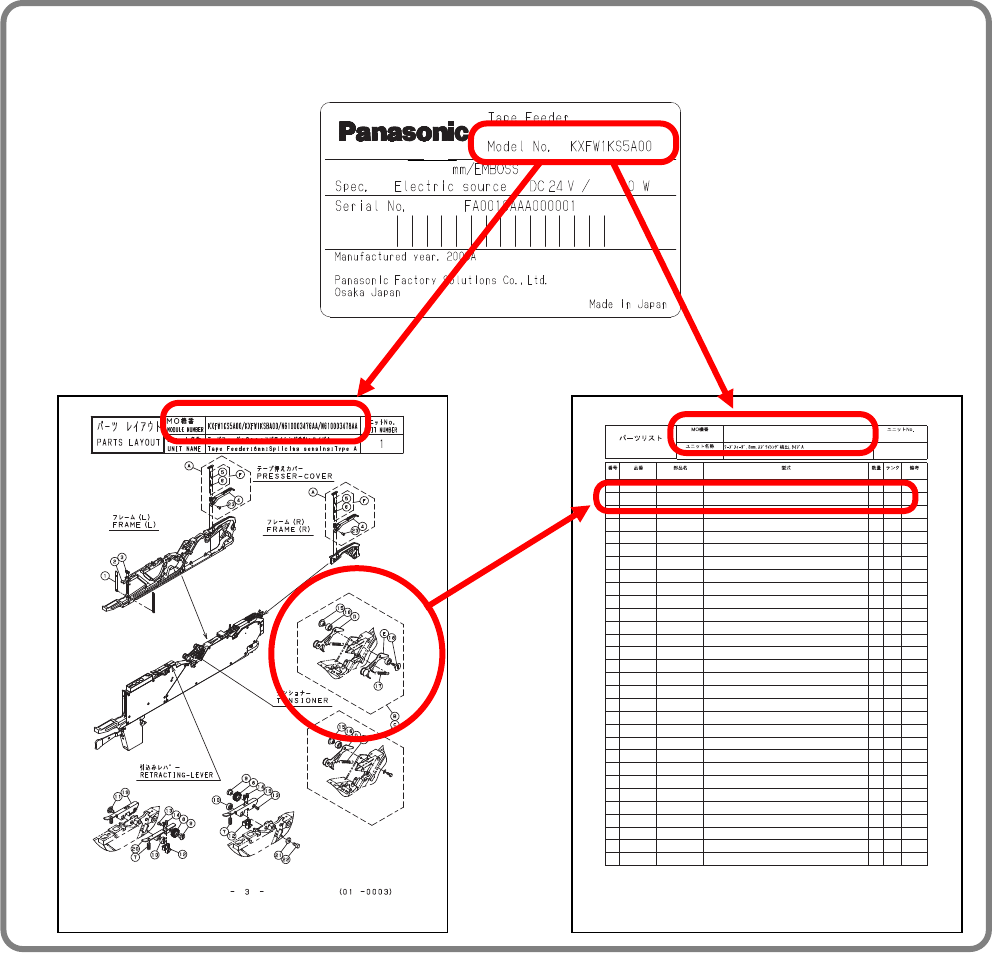

ｃ） Searching for Kit No.
Check the symbol (A,B,･･･) for the desired kit in the parts layout.
In the parts list, you will find the corresponding kit No. in the row of that symbol.
c） 套件编号的查阅方法
在零部件布局上确认您所需要的套件标记(A,B,・・・)。
在零部件目录上记载该标记的栏内编号便是套件编号。
ｃ） キット品番の見方について
パーツレイアウト中からお求めのキットの番号(A，B，・・・)を
確認し、パーツリストの中でその番号の記載箇所がキット品番となります。
NO PART NUMBER RANK REMARKS
A N610002833AB
B N610025477AB
C N610007640AB
D N610025484AA
E N610025485AA
F N610071897AA
1 KXFA1MLAA00
2 KXF0DYAZA00
3 XXE25C3FP
4 N210005449AA
5 N210017141AA
6 N210071635AA
7 KXF0DK1AA00
8 N210047118AB
9 KXFA1KPAA00
10 KXFA1KQAA00
11 KXFA1KRAA00
12 KXFA1PSSA00
13 XSS3+6VW
14 N510002400AA
15 KXFA1KFAA00
16 KXFA1KHBA00
17 KXF0DK4AB00
18 N210045625AA
19 KXFA1MJAA00
20 KXFA1MKAA00
21 KXF0B88AA00
22 XVE4B8FYA
23 N210071634AA
FULCRUM SPRING 2(1)
SP(DA KXF0DK4AB00) 2(1)
1(0)
PIN 2(1)
2(1)
2(1)
1(0)
LEVER
BOLT
2
2(1)
Hexagon socket set screw M2.5×3 Flat point Steel Parker black 2
PART NAME TYPE Q'TY
PRESSER-COVER 2(1)
1
UNIT NAME
Tape Feeder,8mm,Splicensing,TypeA
Hexagon socket head cap screw M4×8-10.9 A2 J 0(1)
2(1)
WASHER Thick washer for M4(SUS) 0(1)
PIN 1(0)
LEVER 1
SPRING
SCREW SUSB Taptite pan head 2.6 8
ROLLER
4(2)
PIN 2(1)
2(1)
SCREW Cross recessed countersunk head M3 6 SUS304 2(1)
PIN 1
PIN
COMB
COVER
PIN
PIN
GEAR
2(1)
SPRING SP(DA KXF0DK1AA00) 2(1)
LEVER 1(0)
SPRING 2(1)
MAGNET 2
SCREW
COVER
TENSIONER 1(0)
TENSIONER 0(1)
LEVER 1
No.
MODULE NUMBER UNIT NUMBER
PART LIST
KXFW1KS5A00/KXFW1KSBA00/
N610003476AA/N610003478AA
- 4 - ( 02 - 0006 )
Label
标签
シール
4
Page 5
Note
1. Recommended spare parts
Those with a symbol ‘A’ in the column R1 in the parts list are recommended
spare parts.
2. Standard units only are shown in this parts list.
No parts modified to your specifications are shown.
3. Parts may be modified without notice for the improvement of the parts.
4. Parts shown as optional are not included as standard equipment.
通知
1. 关于推荐修补部件
零部件目录的 R1 栏内有‘A’符号的部件为推荐补修部件。
2. 该零部件目录是为标准装置所编制的。
根据客户的规格被变更的部件，在此没有列入，敬请谅解。
3. 为了改进部件，有时会不预先通知而进行变更。
4. 关于标示为选购件的部件，标准装置不包含之。
お知らせ
1. 推奨補修部品について
パーツリストの R1 欄に‘A’の記号が記載されている部品は推奨補修部品です。
2. このパーツリストは、標準ユニットについて編集しています。お客様の仕様により
変更された部品は記載されておりませんので御了承ください。
3. 部品は改良のため、予告なく変更することがあります。
4. オプション表示がされているものは、標準装備には含まれません。
