Elec tronic Assembly Equipment 重复性 + 可靠性 + 价值 波峰焊接系统 VectraES ™ 理想的无铅波峰焊接系统 ， 满足 低至中质焊接制造需求创新的子 系统技术先进的控制系统 卓越的系统宽接近性 。
Electronic Assembly Equipment
重复性 + 可靠性 + 价值
波峰焊接系统
VectraES
™
理想的无铅波峰焊接系统，满足
低至中质焊接制造需求创新的子
系统技术先进的控制系统
卓越的系统宽接近性。
VectraES
VectraES:
可以配置发泡或喷射助焊
剂系统
顶部和底部预热长度可达 6’
具有 FloLift
™
技术的
UltraFill™
超级平稳波喷嘴
边界型，短程和全程氮气隧
道技术
锡槽高度可调整
链爪湿洗系统
Electrovert VectraES 在
ITW EAE 的北美工厂精心
打造
，
为波峰焊接系统树
立了行业典范。
先进的制程能力
和所有 Electrovert 波峰焊接系统一样，VectraES 的设计针
对无铅和较困难的应用。 作为技术领先者，Electrovert 综
合了许多特性，支持较困难的和挑战性的制程环境。 铸铁
锡槽及其部件可抵御无铅焊的腐蚀性，并且可承受高达
315ºC (600ºF) 的温度。 所有与锡接触的不绣钢部件都经
ElectroCoat
™
防腐蚀表面处理，另有 1 级纯钛材料可供选择。
• FloLift 技术的 UltraFill超级平稳波是当今无铅工艺一个理
想的喷嘴，促进孔填充，减少潜在的桥连和锡渣生成。
•
VectraES具有边界型，短程和全程氮气隧道焊接技术，在
业内建立了制程灵活和多功能的新标准。

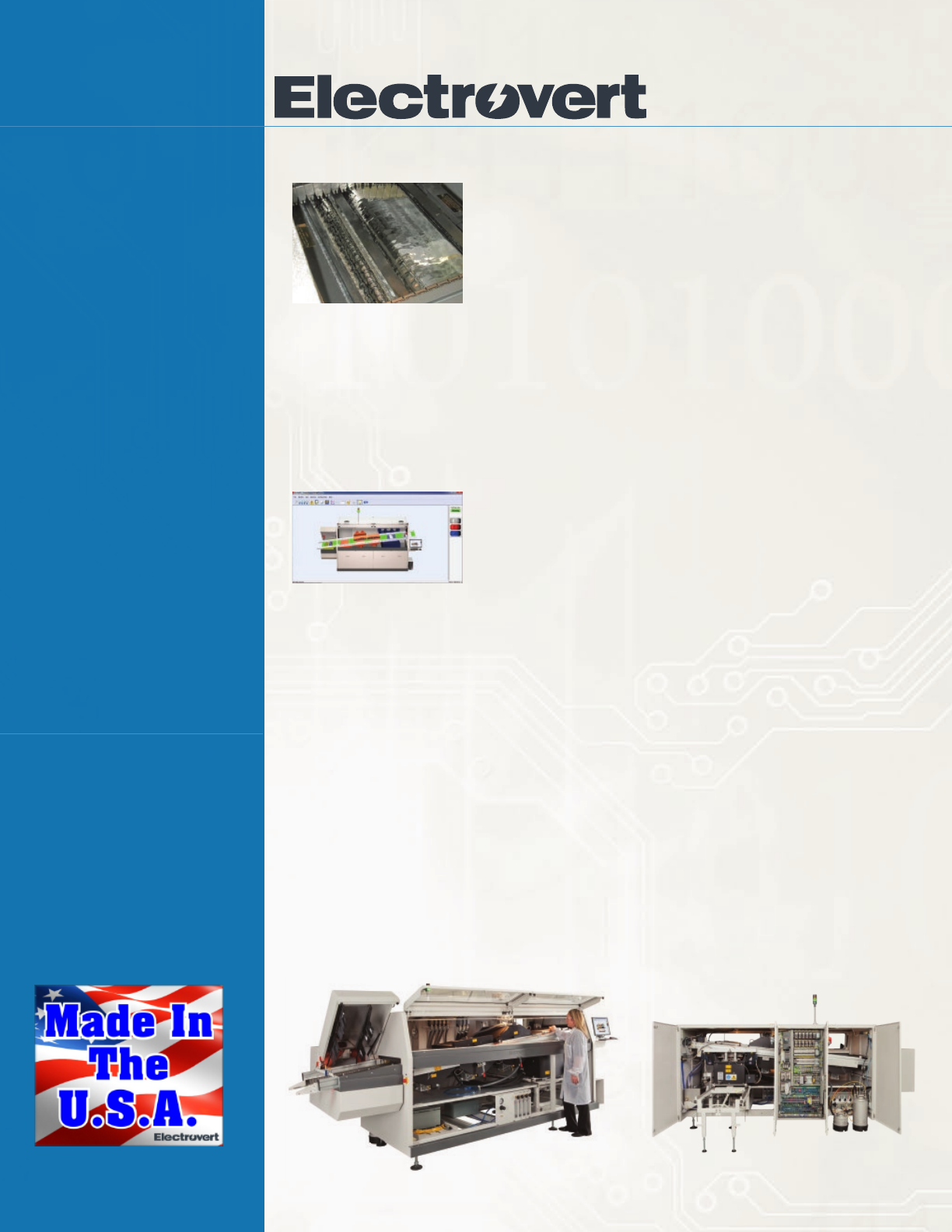

先进的用户界面
VectraES 拥有用户熟悉的 Windows
®
操作系统和界面友好的
下拉式菜单。 这个系统支持计算机联网，下载制程并远程获
取操作数据。
• 储存 5000 多个不同的制程
• 工艺纪录功能使操作人员可通过数据存储服务器获取和
制程相关的作业以及工艺指令
• 数据记录可追溯性功能， 可以获取以板或时间为基准的
重要工艺参数
• 安全密码保护， 防止未获授权人员修改工艺制程
• Windows 10 操作系统是标准
系统宽接近性
通过可拆卸的前面门板，可从前面完全进入机器。 系统后部
有多扇铰链门，打开后能查看电气控制板，助焊剂系统，焊
剂罐和焊锡槽。
• 下移式预热器，便于拆卸和维护
• 焊锡槽可自动移进移出
• 滑出式助焊剂模块
VectraES
底部预热长度可达 6’(1.8m)，顶部预热长度可达 4’
(1.2m)，VectraES提供卓越的热性能和制程灵活性。
VectraES具有轻质强制对流，红外辐射和快速响应红
外灯管类型的预热。 可选的快速连接插头使每个单
件预热模块可在任意位置 (顶部/底部) 互换。
焊接模块由一个大容量，可移进移出的铸铁锡槽和交流
马达驱动的低维护泵组成。 配置了具有 FloLift 技术的
UltraFill 超级平稳波，空气或氮气操作皆可，这个系统
对无铅焊接的工艺改良是非常理想的。 当与可选的具有
FloLift 技术的 RotaryChip 旋转紊流波共同使用时，可获
得最大的润湿，有效消除盲焊或遗漏。
机器原始所有者享有熔铸锡槽终身保修。

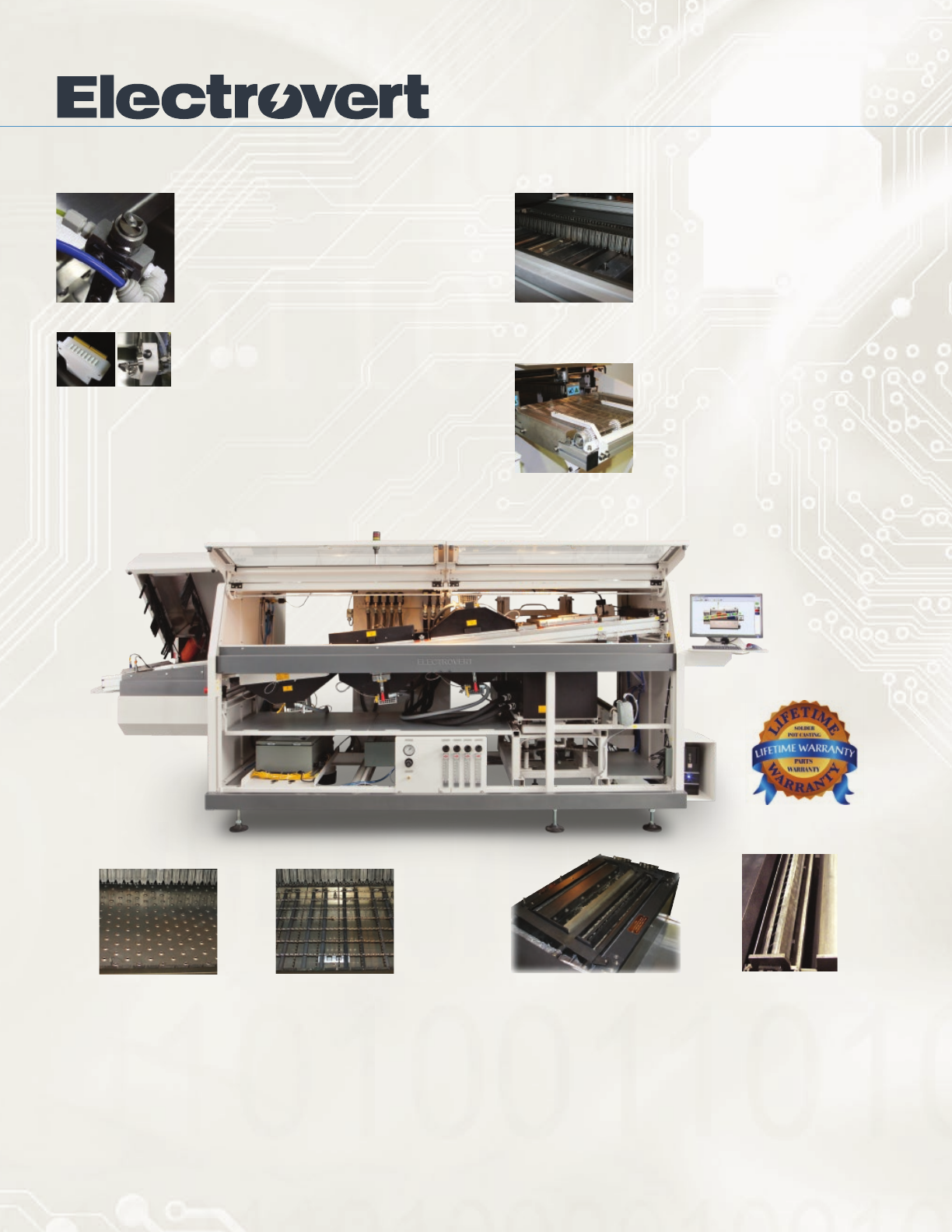

ServoSpray
ServoJet
自动引脚空隙
轻质强制对流预热模块
具有 FloLift 的 UltraLift 超级平稳波
具有 FloLift 的 Rotary
Chip 旋转紊流波
ServoSonic
卸载传送带延伸
辐射
和快速响应红外
预热模块
特点:
VectraES 的助焊剂系统可以使用发泡或喷
射的系统。 基本发泡助焊剂装置是标准喷
射助焊剂技术，促使最多沉淀，控制、通
孔渗透和制程灵活是可选项。
Servo-Spray
™
是伺服控制的往复式助焊剂
喷射系统，空气雾化喷嘴技术确保喷射均
匀和孔完全渗透。 自清洗喷嘴和加压灌助
焊剂输送系统也包含在内。
已获专利的具有 FluxJet
™
的
ServoJet
™
和 ServoSonic
™
的助焊剂喷射系统也是
VectraES的可选项。 这两个高性能系统带
来了通孔渗透，可重复制程和减少焊剂使
用量等优点。
自动引脚空隙调整是 VectraES 的一
个标准特性。 按制程程序调整锡槽
高度，确保制程精准和出色的可重复
性。 当有需求时，这个自动控制还允
许快速、重复转产。
坚固的链爪传送带，其宽度可在 2” 到
18”(50mm 到 460mm) 之间调整且支
持各种链爪配置。可选的自动宽度调
整和卸载传送带延伸装置使设备性能
和产量最大化。
