3.3.3 Höjd på de uppfällda skyddsluckorna
3
3
3
3

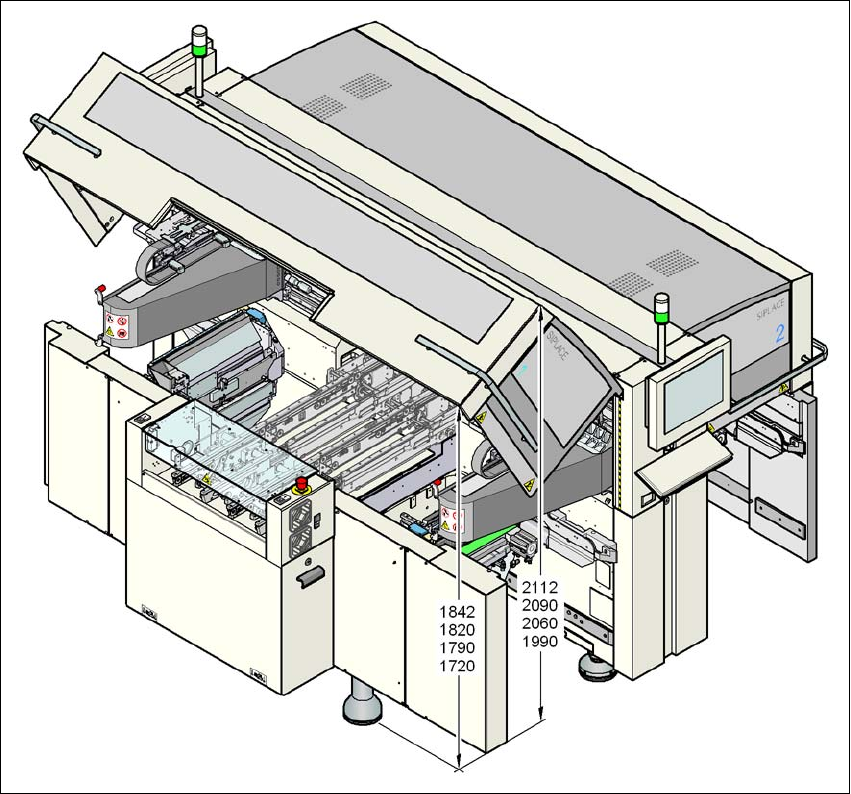

Bild 3.3 - 5 Höjd på de uppfällda skyddsluckorna- mått i millimeter
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Mått och vikt Från programversion SR.70x.xx Utgåva 01/2011
114
3.3.4 Rangeravstånd för komponentvagnar
3.3.4.1 Rangeravstånd för komponentvagnarna vid X4I-automaten
3
3

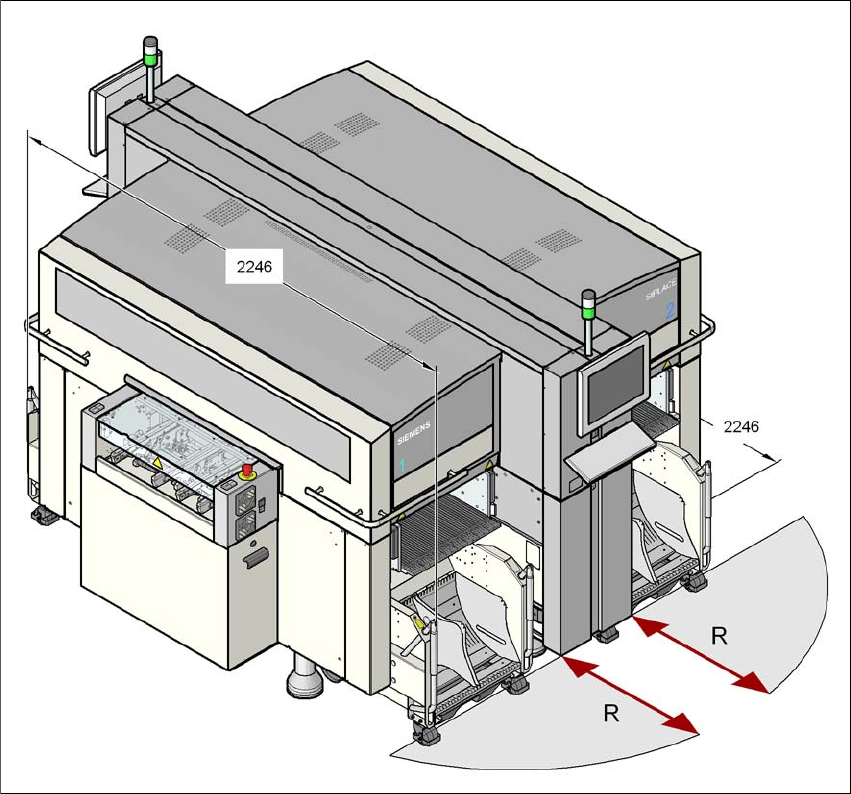

Bild 3.3 - 6 Rangeravstånd för komponentvagnarna vid X4I-automaten
Rangeravstånd R, för komponentvagnarna vid X4-automaten omfattar:
– 600 mm då handtagen är fällda neråt
– 900 mm då handtagen är fällda uppåt
3
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 Mått och vikt
115
3.3.4.2 Rangeravstånd för komponentvagnarna vid X4-automaten
3
3

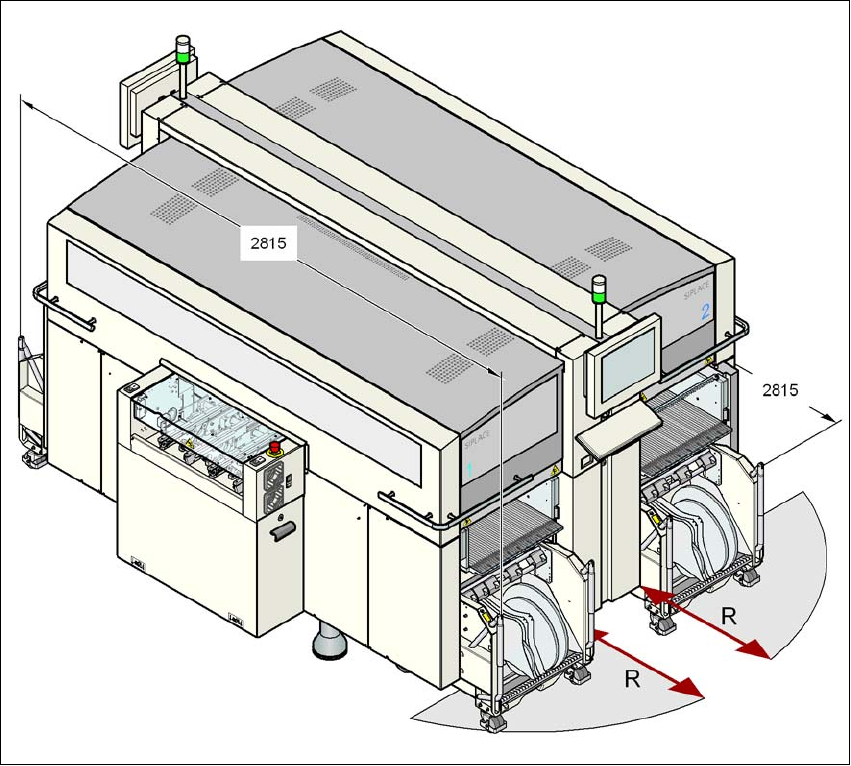

Bild 3.3 - 7 Rangeravstånd för komponentvagnarna vid X4-automaten
Rangeravstånd R, för komponentvagnarna vid X4-automaten omfattar:
– 750 mm då handtagen är fällda neråt
– 1050 mm då handtagen är fällda uppåt
3
3
