Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Mått och vikt Från programversion SR.70x.xx Utgåva 01/2011
116
3.3.4.3 Rangeravstånd för komponentvagnarna vid X3-automaten
3
3
Bild 3.3 - 8 Rangeravstånd för komponentvagnarna vid X3-automaten
Rangeravstånd R, för komponentvagnarna vid X3-automaten omfattar:
– på ställplatserna 1, 3 och 4
750 mm då handtagen är fällda neråt eller
1050 mm då handtagen är fällda uppåt,
– på ställplats 2
600 mm då handtagen är fällda neråt eller
900 mm då handtagen är fällda uppåt.
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 Mått och vikt
117
3.3.4.4 Rangeravstånd för komponentvagnarna vid X2-automaten
3
3

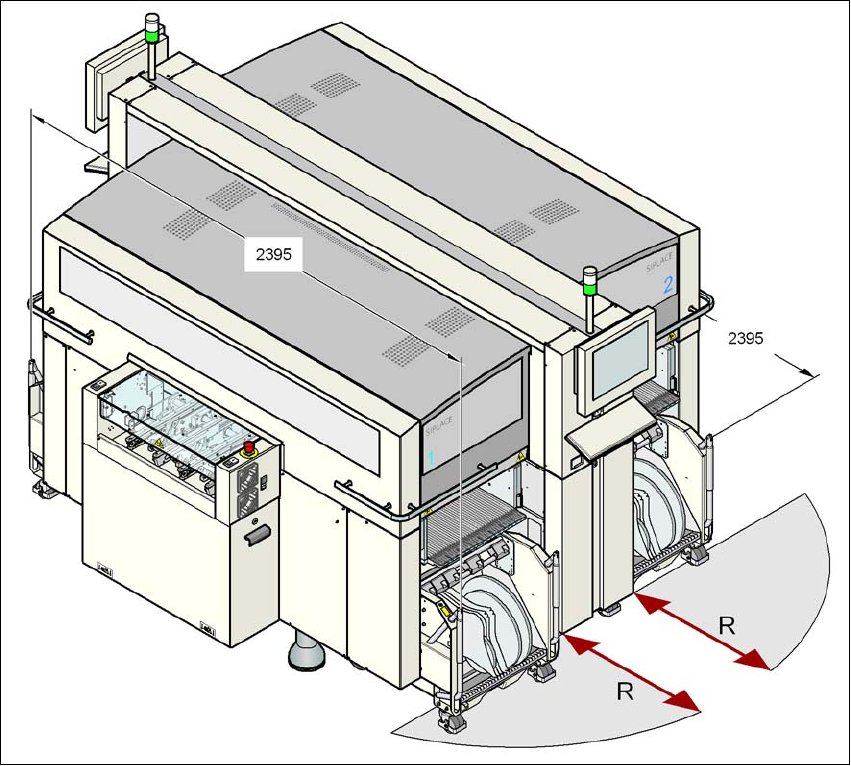

Bild 3.3 - 9 Rangeravstånd för komponentvagnarna vid X2-automaten
Rangeravstånd R, för komponentvagnarna vid X2-automaten omfattar:
– på ställplatserna 2 och 4
600 mm då handtagen är fällda neråt eller
900 mm då handtagen är fällda uppåt,
– på ställplatserna 1 och 3
750 mm då handtagen är fällda neråt eller
1050 mm då handtagen är fällda uppåt.
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Mått och vikt Från programversion SR.70x.xx Utgåva 01/2011
118
3.3.5 Tyngdpunkt
3
3
3

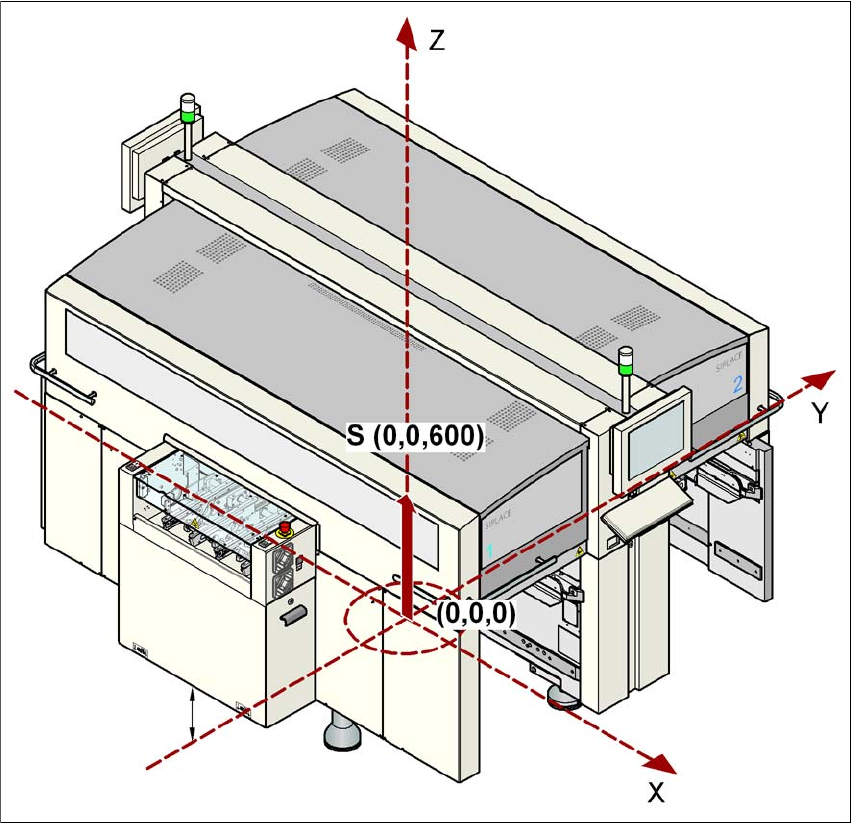

Bild 3.3 - 10 Tyngdpunkt för automaten i X-serien i millimeter
3
X-koordinater 0 mm
Y-koordinater 0 mm
Z-koordinater 600 mm höjd
Tyngdpunktskoordinaterna gäller för automat med kretskortstransportörshöjd 830 mm.
