Skötselinstruktion SIPLACE X-serie Tekniska data för automaten Från programversion SR.70x.xx Ut gåva 01/2011 Översikt över delsystem 121 3.4.3 Översikt över delsystem SIPLACE X3 3 Bild 3.4 - 3 X3-automat - översikt över …
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Översikt över delsystem Från programversion SR.70x.xx Utgåva 01/2011
120
3.4.2 Översikt över delsystem SIPLACE X4
3
Bild 3.4 - 2 X4-automat - översikt över delsystem
(1) Maskinram
(2) Kretskortstransportör (flexibel dubbeltransportör)
(3) Påbyggnadssats på kretskortsinmatningssidan
(4) Komponentvagn-indragningsanordning, bandkapningsaggregat, styrkanal för tomband (4x)
(5) Portal 1 med ytmonteringshuvud
(6) Portal 2 med ytmonteringshuvud
(7) Påbyggnadssats på kretskortsutmatningssidan
(8) Portal 3 med ytmonteringshuvud
(9) Monitor (2x)
(10) Tangentbord (2x)
(11) Portal 4 med ytmonteringshuvud
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 Översikt över delsystem
121
3.4.3 Översikt över delsystem SIPLACE X3
3
Bild 3.4 - 3 X3-automat - översikt över delsystem
(1) Maskinram
(2) Kretskortstransportör (flexibel dubbeltransportör)
(3) Påbyggnadssats på kretskortsinmatningssidan
(4) Komponentvagn-indragningsanordning, bandkapningsaggregat, styrkanal för tomband (4x)
(5) Portal 1 med ytmonteringshuvud
(6) Påbyggnadssats på kretskortsutmatningssidan
(7) Portal 3 med ytmonteringshuvud
(8) Monitor (2x)
(9) Tangentbord (2x)
(10) Portal 4 med ytmonteringshuvud
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Översikt över delsystem Från programversion SR.70x.xx Utgåva 01/2011
122
3.4.4 Översikt över delsystem SIPLACE X2
3

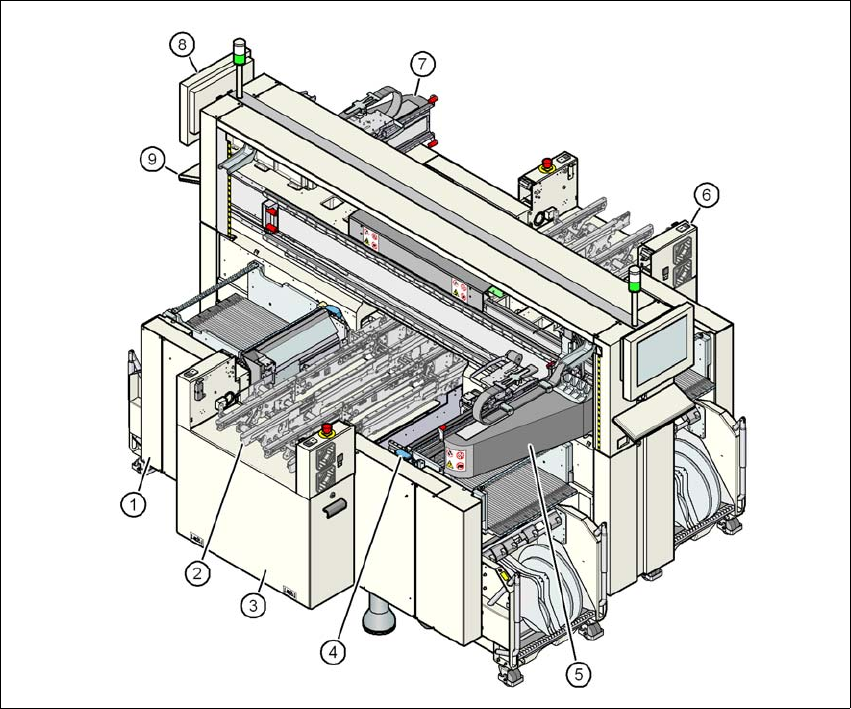

Bild 3.4 - 4 X2-automat - översikt över delsystem
(1) Maskinram
(2) Kretskortstransportör (flexibel dubbeltransportör)
(3) Påbyggnadssats på kretskortsinmatningssidan
(4) Komponentvagn-indragningsanordning, bandkapningsaggregat, styrkanal för tomband (4x)
(5) Portal 1 med ytmonteringshuvud
(6) Påbyggnadssats på kretskortsutmatningssidan
(7) Portal 3 med ytmonteringshuvud
(8) Monitor (2x)
(9) Tangentbord (2x)
