Tekniska data för automaten Sköt selinstruktion SIPLACE X-serie Ytmonteringshuvud Från programversion SR.70x.xx U tgåva 01/2011 136 Munstyckstyper 20xx, 28xx 20xx 20xx, 28xx X/Y -noggran nhet d ± 41 µm/3 σ ± 55 µm/4 σ ± …
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 Ytmonteringshuvud
135
3.5.2.9 Tekniska data
3

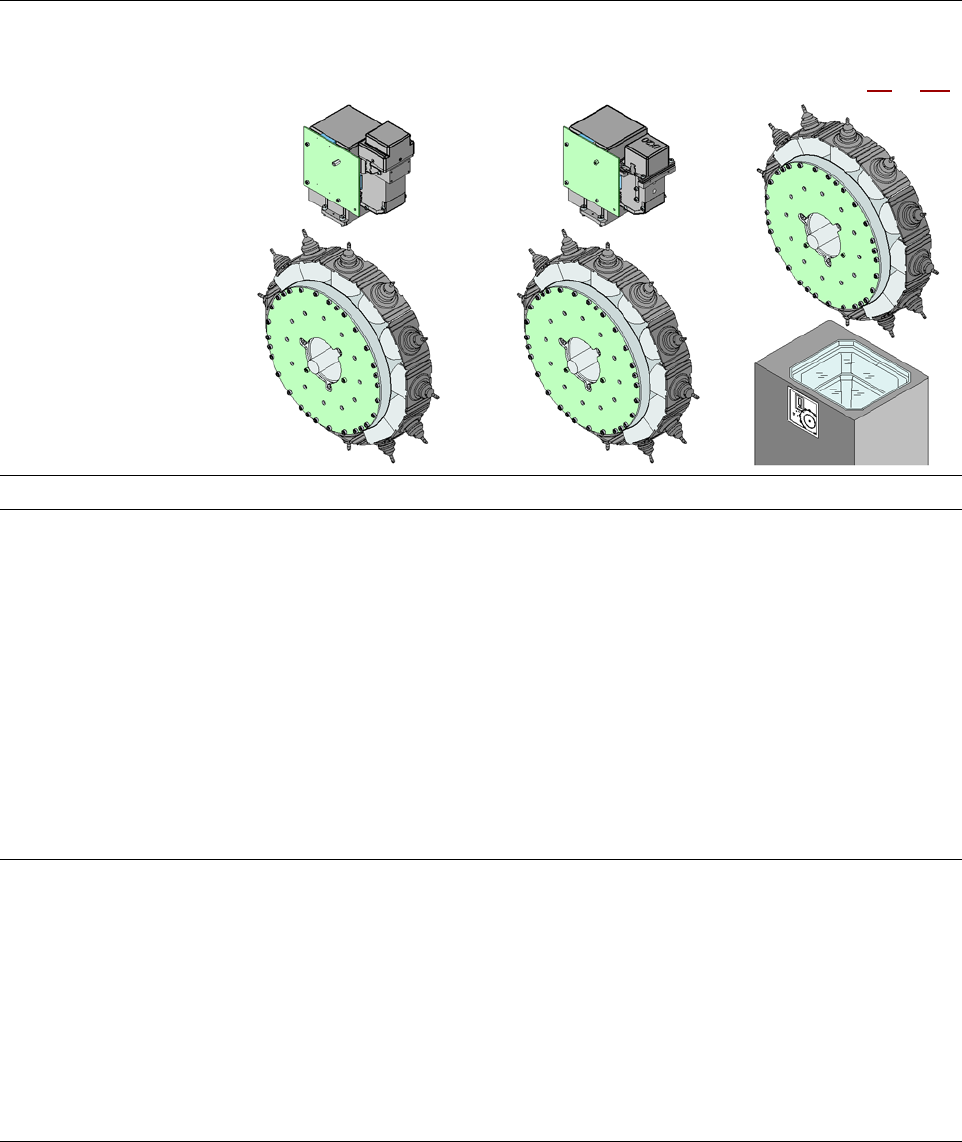

CPP-huvud: optisk centrering med
den högupplösande komponent-
kameran, typ 30,
27 x 27, digital
CPP-huvud: optisk centre-
ring med den högupplösan-
de komponentkameran,
typ 38, 16 x 16, digital
CPP-huvud: optisk centre-
ring med stationär kompo-
nentkamera, typ 33, 55 x 45,
digital (se avsnitt 6.7
, S. 406)
Komponentspektrum
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
Komponentspecifikation
max. höjd 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
min. delning, ben 0,3 mm 0,25 mm 0,3 mm
min. bredd, ben 0,15 mm 0,1 mm 0,15 mm
min. kuldelning 0,25 mm för <18x18mm²-komp.
0,35 mm för ≥18x18mm²komp.
0,25 mm 0,35 mm
min. kuldiameter 0,14 mm för <18x18mm²-komp.
0,2 mm för ≥18x18mm²-komp.
0,14 mm 0,2 mm
min. dimensioner 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
max. dimensioner 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
max. vikt 4 g 4 g 8 g
Ytmonteringskraft
I strömsensorläge
(reducerad ytmonte-
rings-kapacitet)
1 N ... 3,0 N ± 0,5 N
I ljusgrindsläge 2,2 N + 1,2 N - 0,5 N
I höghastighetsläge
vid strömsensor-läge
2,2 N ± 0,5 N
I strömsensorläge
(reducerad ytmonte-
rings-kapacitet)
3,0 N ... 10,0 N ± 15%
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Ytmonteringshuvud Från programversion SR.70x.xx Utgåva 01/2011
136
Munstyckstyper 20xx, 28xx 20xx 20xx, 28xx
X/Y-noggrannhet
d
± 41 µm/3σ
± 55 µm/4σ
± 41 µm/3
± 55 µm/4
± 34 µm/3σ
± 45 µm/4σ
Vinkelnoggrannhet ± 0,4°/3σ
e
± 0,5°/4σ
e
± 0,4°/3
f
± 0,5°/4
f
± 0,2°/3σ
± 0,3°/4σ
± 0,5°/3σ
g
± 0,7°/4σ
g
± 0,5°/4
g
± 0,7°/4
g
Belysningsplanen 5 5 6
Belysningsplanernas
inställningsmöjlighet
256
5
256
5
256
6
a) Tänk på att det ytmonteringsbara komponentspektrum också påverkas av Pad-geometrin, kundspecificerad standard och
komponent-förpackningstoleranserna.
b) 01005-komp.: Kameratyp 30; kameratyp 38 rekommenderas för höga kvalitetskrav.
c) CPP-huvud vid låg montageposition: stationär komponentkamera ej möjlig.
d) Noggrannhetsvärde uppmätt enligt den tillverkarneutrala IPC-standarden.
e) Komponentmått mellan 6 x 6 mm² och 27 x 27 mm².
f) Komponentmått mellan 6 x 6 mm² och 16 x 16 mm².
g) Komponentdimensioner mindre än 6 x 6 mm².
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 Ytmonteringshuvud
137
3.5.3 SIPLACE TwinStar för mycket noggrann IC-ytmontering
3
Bild 3.5 - 9 SIPLACE TwinStar för mycket noggrann IC-ytmontering
3
(1) Pick&Place-modul 1 (P&P1) - TwinStar består av 2 Pick&Place-moduler
(2) Pick&Place-modul 2 (P&P2)
(3) DP-axel
(4) Drivning av Z-axeln
(5) Inkrementalt vägmätsystem för Z-axeln
