Skötselinstruktion SIPLACE X-serie Tekniska data för automaten Från programversion SR.70x.xx Utgåva 01/2011 Portalsystem 143 3.6.1.4 Port alernas placeri ng på X2-automaten 3 Bild 3.6 - 4 Portalernas placering på X2-auto…
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Portalsystem Från programversion SR.70x.xx Utgåva 01/2011
142
3.6.1.3 Portalernas placering på X3-automaten
3

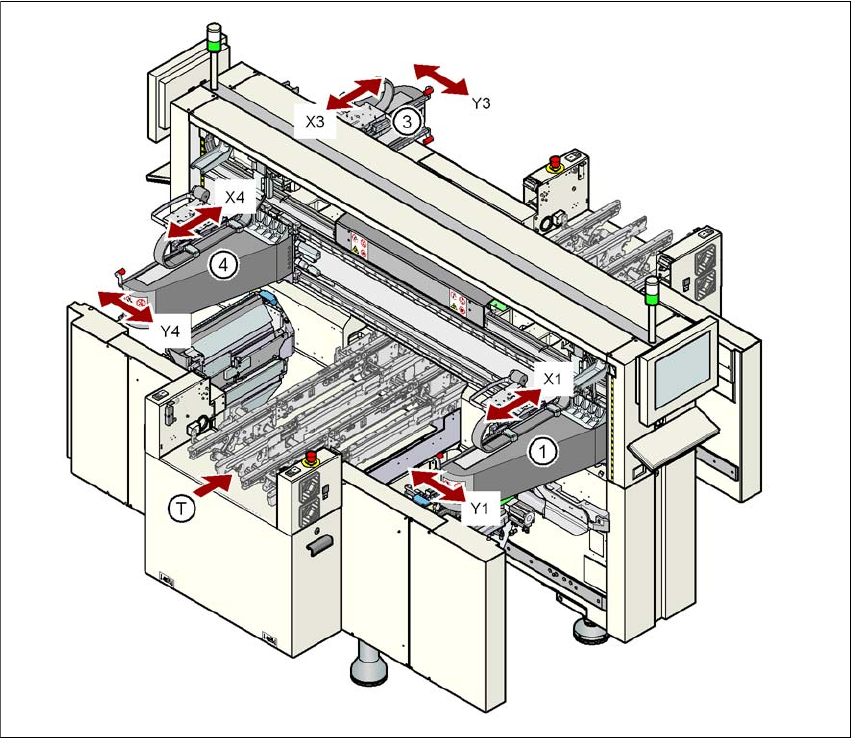

Bild 3.6 - 3 Portalernas placering på X3-automaten
a, d, f (portal 1, portal 3, portal 4)
X1 X-axel, portal 1
Y1 Y-axel, portal 1
X3 X-axel, portal 3
Y3 Y-axel, portal 3
X4 X-axel, portal 4
Y4 Y-axel, portal 4
(T) Transportriktning för kretskort
Ytmonteringsområde 2
Ytmonteringsområde 1
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 Portalsystem
143
3.6.1.4 Portalernas placering på X2-automaten
3

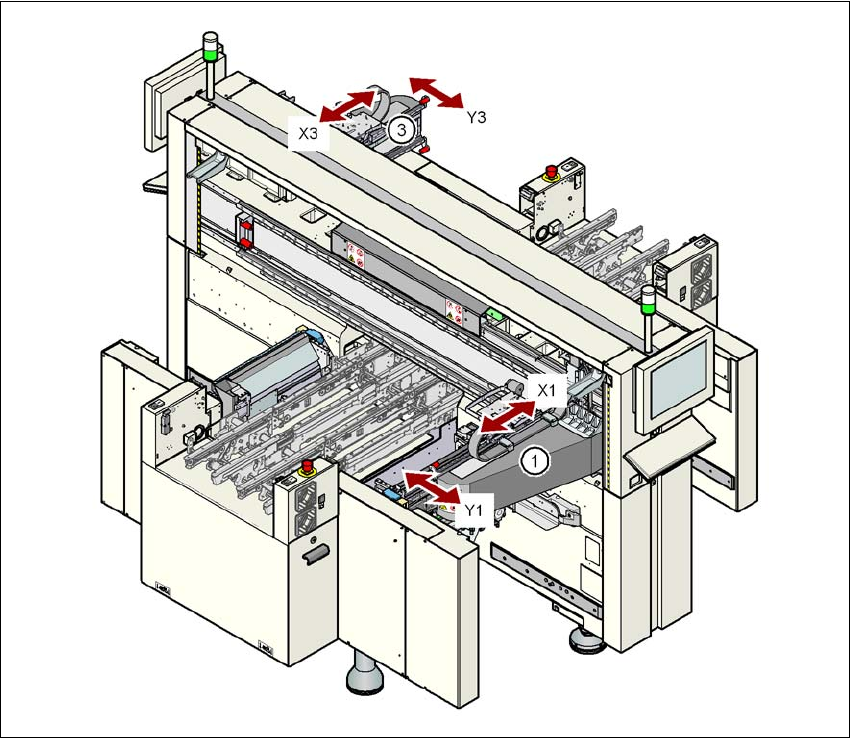

Bild 3.6 - 4 Portalernas placering på X2-automaten
a, d (portal 1, portal 3)
X1 X-axel, portal 1
Y1 Y-axel, portal 1
X3 X-axel, portal 3
Y3 Y-axel, portal 3
(T) Transportriktning för kretskort
Portalsystemet består av funktionsgrupperna
–X-axel och
– Y-axel
Ytmonteringsområde 2
Ytmonteringsområde 1
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Portalsystem Från programversion SR.70x.xx Utgåva 01/2011
144
3.6.2 Ingående komponenter - X-axel
3

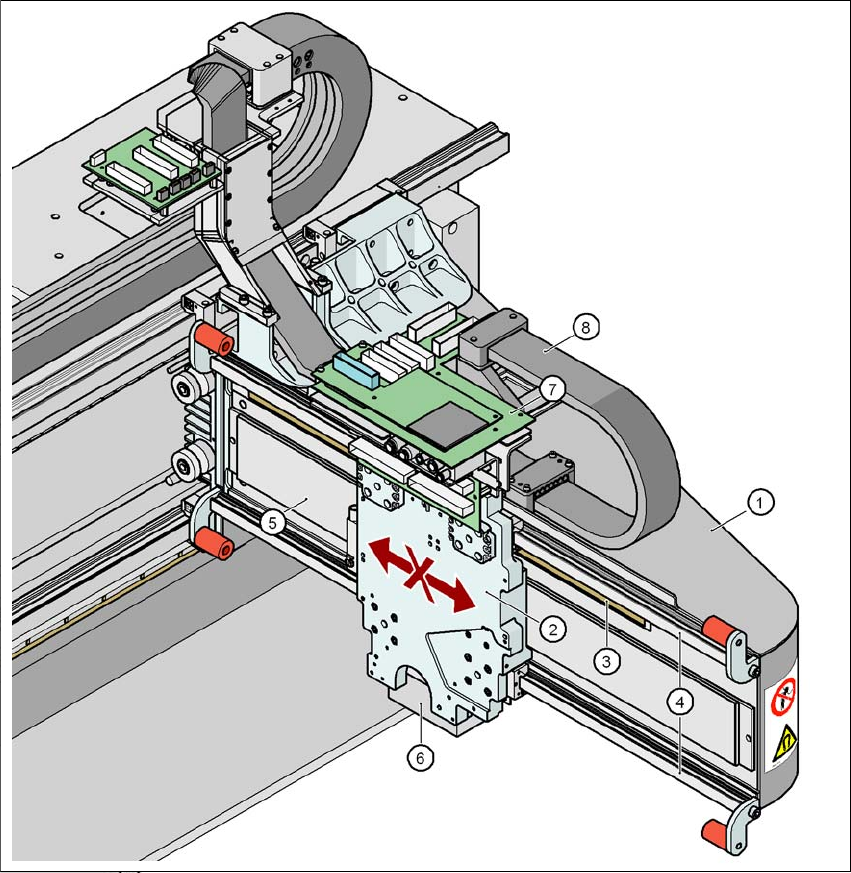

Bild 3.6 - 5 Ingående komponenter - X-axel
(1) Portalarm
(2) Huvudfäste med X-linjärmotor (primärdel)
(3) Linjärt vägmätsystem
(4) Styrning
(5) Permanentmagnet (sekundärdel av X-linjärmotorn)
(6) Undre portalkamera
(7) Huvudkretskort
(8) Kabelsläp
