00196515-02_UM_X-Serie_SR705_SE - 第156页
Tekniska data för automaten Sköt selinstruktion SIPLACE X-serie KK-transportsystem Från programversion SR.70x.xx U tgåva 01/2011 156 3 3 3 3 3 3 3 3 3.7.5 Konfiguratio nsmöjligheter 3.7.5.1 Enkeltransportör för k ret sko…
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 KK-transportsystem
155
3.7.4.4 Tekniska data - flexibel kretskort-dubbeltransportör - SIPLACE X4, X3, X2
3
Kretskortskrökning se avsnitt 3.7.8, sida 159
Kretskortsvikt max. 3 kg
Fritt utrymme under kretskort (standard) 25 mm ± 0,2 mm
Fri styrkant på komponent min. 3,1 mm
Tid för kretskortsbyte < 2,5 s
Kretskortspositioneringsnoggrannhet ± 0,5 mm
Kretskortstransporthöjd 830 mm ± 15 mm (tillval)
900 mm ± 15 mm (tillval)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (SMEMA-tillval)
Gränssnitt, typ SMEMA / Siemens
b
Avkänning av oregelbundenheter standard
Automatisk breddjustering standard
a) Observera att vid kretskortbredder > 450 mm också periferimodulerna kan bearbeta dessa kretskortsbred-
der.
b) Tillval.
Fast transportsida Höger eller vänster
Kretskortsformat (längd x bredd)
Flexibel kretskort-dubbeltransportör
Standard
Dubbeltransportör i modus "Enkeltransportör"
standard
50 x 50 mm² till 450 x 250 mm²
50 x 50 mm² till 450 x 450 mm²
Kretskortstjocklek (standard) 0,3 mm till 4,5 mm
(tjockare kretskort på förfrågan)
Kretskortskrökning se avsnitt 3.7.8
, sida 159
Kretskortsvikt max. 3 kg
Fritt utrymme under kretskort (standard) 25 mm ± 0,2 mm
Kretskortstransporthöjd 830 mm ± 15 mm (tillval)
900 mm ± 15 mm (tillval)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (SMEMA-tillval)
Gränssnitt, typ SMEMA / Siemens
a
Fri styrkant på komponent min. 3,1 mm
Tid för kretskortsbyte < 2,5 s
Kretskortspositioneringsnoggrannhet ± 0,5 mm
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
KK-transportsystem Från programversion SR.70x.xx Utgåva 01/2011
156
3
3
3
3
3
3
3
3
3.7.5 Konfigurationsmöjligheter
3.7.5.1 Enkeltransportör för kretskort
Artikelnr 00119625-xx Modulär enkeltransport, 2380 mm
Artikelnr 00119626-xx Fast transportsida höger
Artikelnr 00119628-xx Fast transportsida vänster
3.7.5.2 Flexibel kretskort-dubbeltransportör
Artikelnr 00119627-xx Modulär dubbeltransportör 2380 mm
Artikelnr 00119626-xx Fast transportsida höger
Artikelnr 00119628-xx Fast transportsida vänster
Transportörstyp Synkron eller asynkron
(kan väljas via program)
Ytmonteringsinnehåll per transportörstyp Lika eller olika
Kretskortsbredd per transportörstyp Lika eller olika
Avkänning av oregelbundenheter Synkron: standard, ingen global bläckpunkt
Asynkron: standard
Automatisk breddjustering Synkron: standard
Asynkron: standard
a) Tillval.
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 KK-transportsystem
157
3.7.6 SIPLACE Quad Lane Transport
Artikelnr 00119944-xx SIPLACE Quad Lane Transport
3

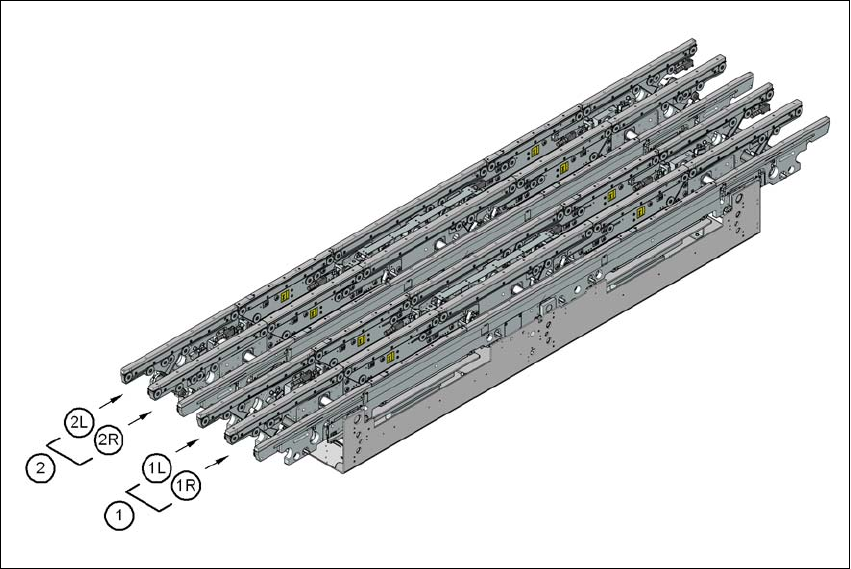

Bild 3.7 - 5 SIPLACE Quad Lane Transport
(1) Transportspårgrupp 1
(1R) Transportspår 1, höger
(1L) Transportspår 1, vänster
(2) Transportspårgrupp 2
(2R) Transportspår 2, höger
(2L) Transportspår 2, vänster
3.7.6.1 Beskrivning
SIPLACE Quad Lane Transport kan installeras på ytmonteringsautomaterna SIPLACE X4I och
SIPLACE X4. Upp till åtta kretskort kan bearbetas samtidigt på denna transport. Transportspåren
1R och 1L resp. 2R och 2L transporterar kretskorten i synkront läge, medan de båda transport-
grupperna 1 och 2 kan transportera kretskorten både i synkront och i asynkront läge. Vid Quad
Lane Transport är de båda yttre transportör-vangerna fasta. Utan ändringar på hårdvaran kan
transporten konfigureras som 1-spårs, 2-spårs eller 4-spårs via programvaran..
