Tekniska data för automaten Sköt selinstruktion SIPLACE X-serie KK-transportsystem Från programversion SR.70x.xx U tgåva 01/2011 158 3.7.7 Kret skort sbredder 3 3 Bild 3.7 - 6 Maximala kretskortsbredder - trans portkante…
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 KK-transportsystem
157
3.7.6 SIPLACE Quad Lane Transport
Artikelnr 00119944-xx SIPLACE Quad Lane Transport
3
Bild 3.7 - 5 SIPLACE Quad Lane Transport
(1) Transportspårgrupp 1
(1R) Transportspår 1, höger
(1L) Transportspår 1, vänster
(2) Transportspårgrupp 2
(2R) Transportspår 2, höger
(2L) Transportspår 2, vänster
3.7.6.1 Beskrivning
SIPLACE Quad Lane Transport kan installeras på ytmonteringsautomaterna SIPLACE X4I och
SIPLACE X4. Upp till åtta kretskort kan bearbetas samtidigt på denna transport. Transportspåren
1R och 1L resp. 2R och 2L transporterar kretskorten i synkront läge, medan de båda transport-
grupperna 1 och 2 kan transportera kretskorten både i synkront och i asynkront läge. Vid Quad
Lane Transport är de båda yttre transportör-vangerna fasta. Utan ändringar på hårdvaran kan
transporten konfigureras som 1-spårs, 2-spårs eller 4-spårs via programvaran..
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
KK-transportsystem Från programversion SR.70x.xx Utgåva 01/2011
158
3.7.7 Kretskortsbredder
3
3

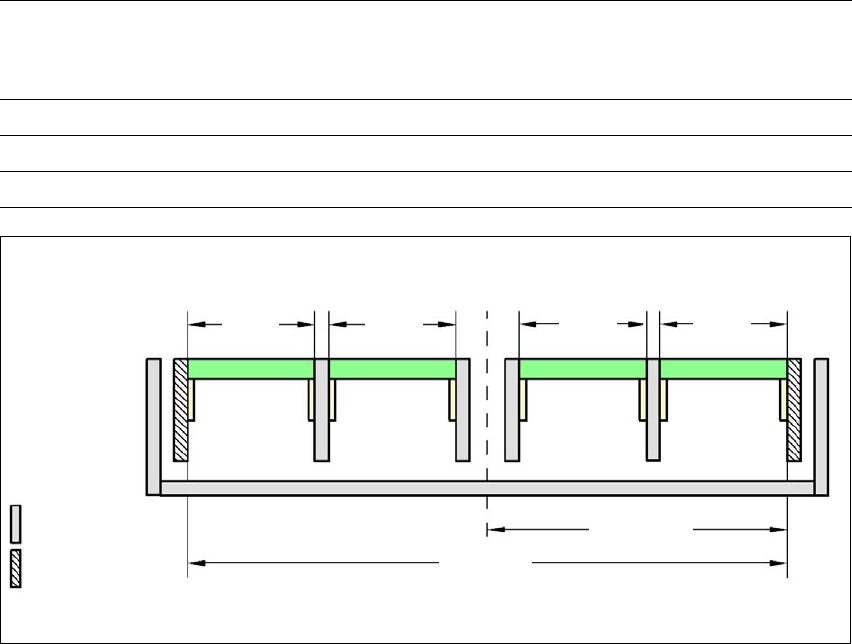

Bild 3.7 - 6 Maximala kretskortsbredder - transportkanter 535 mm fast, SIPLACE Quad Lane Transport
Transportörstyp KK-bredd
Spår 1R
[mm]
KK-bredd
Spår 1L
[mm]
KK-bredd
Spår 2R
[mm]
KK-bredd
Spår 2L
[mm]
SIPLACE Quad Lane max. 114 max. 114 max. 114 max. 114
SIPLACE Quad Lane i läget Dual Lane max. 178,5 max. 178,5
SIPLACE Quad Lane i läget Single Lane max. 306,5
3
Max.
114 mm
3
267,5 mm
3
535 mm
3
Rörlig
transportkant
3
Fast
transportkant
3
Max.
114 mm
3
Max.
114 mm
3
Max.
114 mm
3
Spår 2L
3
Spår 2R
3
Spår 1L
3
Spår 1R
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 KK-transportsystem
159

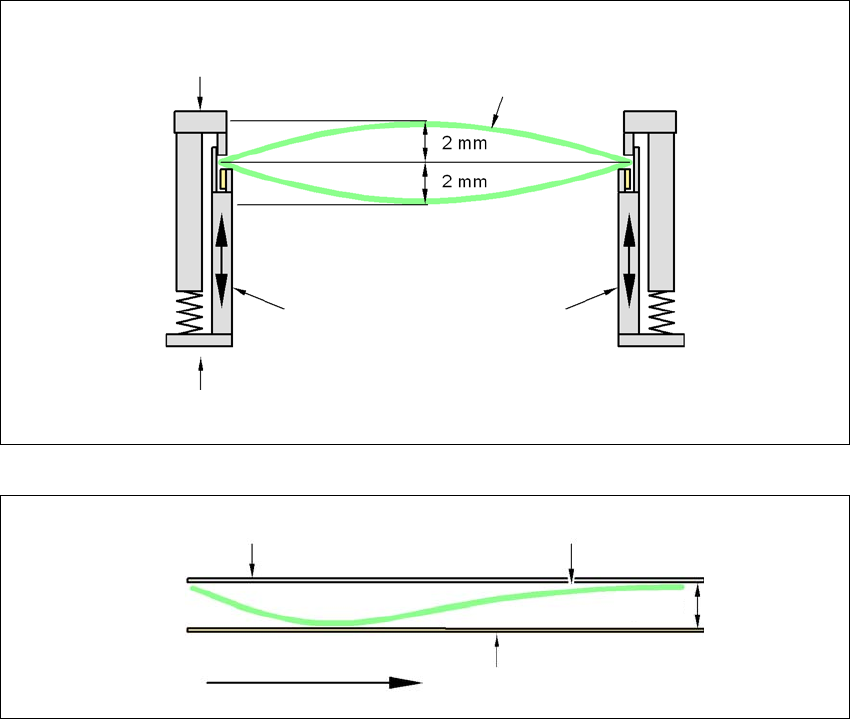

3.7.8 Definition av kretskortskrökning
3.7.8.1 Kretskortsvälvning under transporten
Kretskortsvälvning diagonalt mot transportriktningen max. 1% av kretskortsdiagonalen, men inte
mer än 2 mm
3
Kretskortsvälvning i transportriktning + kretskortstjocklek < 5,5 mm
3
Fast klämkant
Rörlig klämanordning
Kretskort
Transportör-vang
Fast klämkant
Transportband
Kretskort
Transportriktning för
kretskort
5,5 mm
