3.8.3 Komponentkamera C&P, typ 30, 27 x 27, digital
3.8.3.1 Ingående komponenter
3

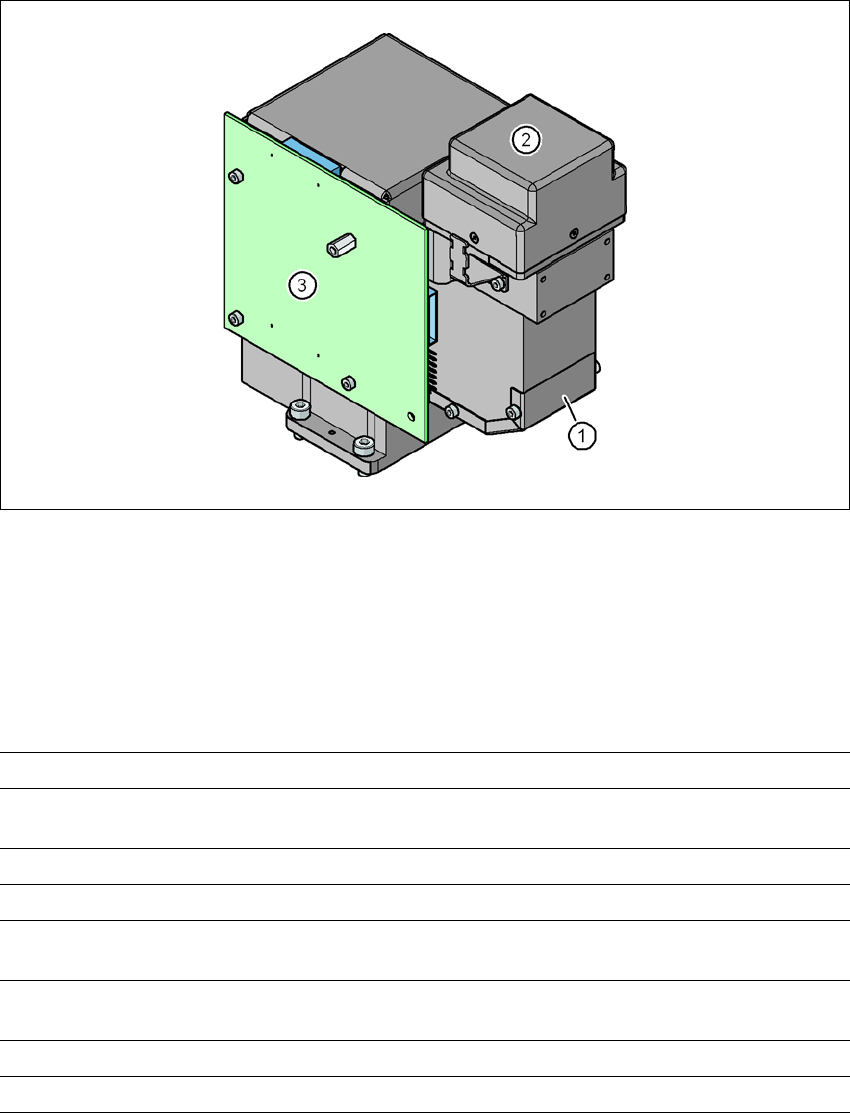

Bild 3.8 - 4 Komponentkamera C&P, typ 30, 27 x 27, digital
(1) Komponent-kameraoptik och belysning
(2) Kameraförstärkare
(3) Belysningsstyrning
3.8.3.2 Tekniska data
3
Komponentmått 0,3 x 0,3 mm² till 27 x 27 mm²
Komponentdimensioner 01005 till 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. delning, ben 0,3 mm
Min. bredd, ben 0,15 mm
Min. kuldelning 0,25 mm för < 18 x 18 mm²-komponenter
0,35 mm för 18 x 18 mm²-komponenter
Min. kuldiameter 0,14 mm för < 18 x 18 mm²-komponenter
0,2 mm för 18 x 18 mm²-komponenter
Synfält 32 x 32 mm²
Belysningstyp Belysning framifrån (5 fritt programmerbara nivåer)
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Visionsystem Från programversion SR.70x.xx Utgåva 01/2011
166
3.8.4 Komponentkamera stationär P&P, typ 33, 55 x 45, digital
3.8.4.1 Ingående komponenter
3
Bild 3.8 - 5 Uppbyggnad av komponentkameran, stationär P&P, typ 33, 55 x 45, digital
3.8.4.2 Tekniska data
3
(1) Kamerahus med integrerad kamera och
kameraförstärkare
(2) Glasplatta - därunder belysnings- och
optik-planen
Komponentmått 0,5 x 0,5 mm² till 55 x 45 mm²
Komponentdimensioner 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. delning, ben 0,3 mm
Min. bredd, ben 0,15 mm
Min. kuldelning 0,35 mm
Min. kuldiameter 0,2 mm
Synfält 65 x 50 mm²
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 Visionsystem
167
3.8.5 Kretskortkamera, typ 34, digital
3.8.5.1 Ingående komponenter
3
Bild 3.8 - 6 Kretskortkamera, typ 34, digital
(1) Kretskorts-kameraoptik och belysning
(2) Kameraförstärkare
3.8.5.2 Tekniska data
3
Kretskort-styrmärken Upp till 3 (Enkelkopplingar och flerutnyttjanden),
upp till 6 vid tillvalet "Långa kretskort" (optionala märken ges ut
av optimeringen).
Lokala styrmärken Upp till 2 per kretskort (kan vara av olika typer)
Bibliotek, minneskapacitet Upp till 255 styrmärkestyper per enkelkoppling
Bildbehandling Kantdetektionsmetod (Singular Feature) på basis av gråskalan
Belysningstyp Belysning framifrån (tre fritt programmerbara nivåer)
Identifieringstid per märke/kas-
sationsmärke
20 ms - 200 ms
Synfält 5,78 x 5,78 mm²
Avstånd till fokalplanet 28 mm
