Skötselinstruktion SIPLACE X-serie Tekniska data för automaten Från programversion SR.70x.xx Utgåva 01/2011 Visionsystem 167 3.8.5 Kret skortkamera, typ 34, digit al 3.8.5.1 Ingående komponenter 3 Bild 3.8 - 6 Kretskortk…
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Visionsystem Från programversion SR.70x.xx Utgåva 01/2011
166
3.8.4 Komponentkamera stationär P&P, typ 33, 55 x 45, digital
3.8.4.1 Ingående komponenter
3

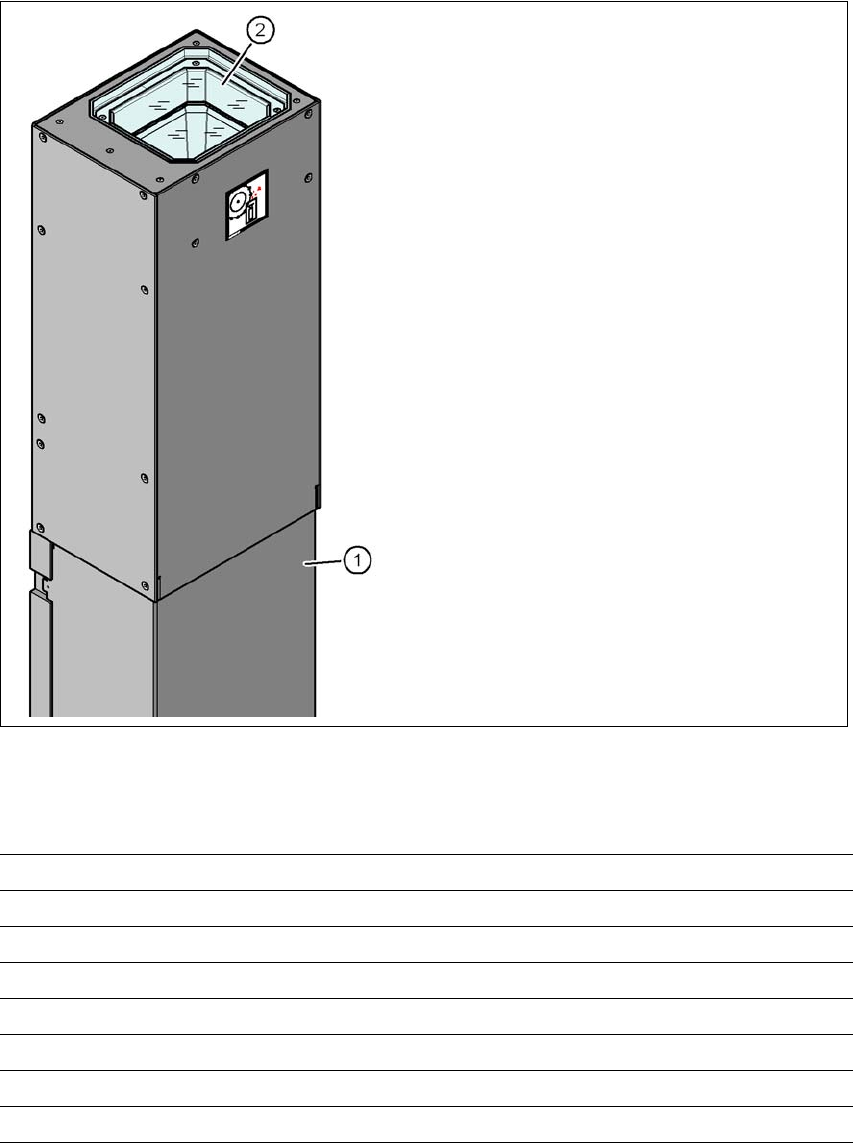

Bild 3.8 - 5 Uppbyggnad av komponentkameran, stationär P&P, typ 33, 55 x 45, digital
3.8.4.2 Tekniska data
3
(1) Kamerahus med integrerad kamera och
kameraförstärkare
(2) Glasplatta - därunder belysnings- och
optik-planen
Komponentmått 0,5 x 0,5 mm² till 55 x 45 mm²
Komponentdimensioner 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. delning, ben 0,3 mm
Min. bredd, ben 0,15 mm
Min. kuldelning 0,35 mm
Min. kuldiameter 0,2 mm
Synfält 65 x 50 mm²
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 Visionsystem
167
3.8.5 Kretskortkamera, typ 34, digital
3.8.5.1 Ingående komponenter
3

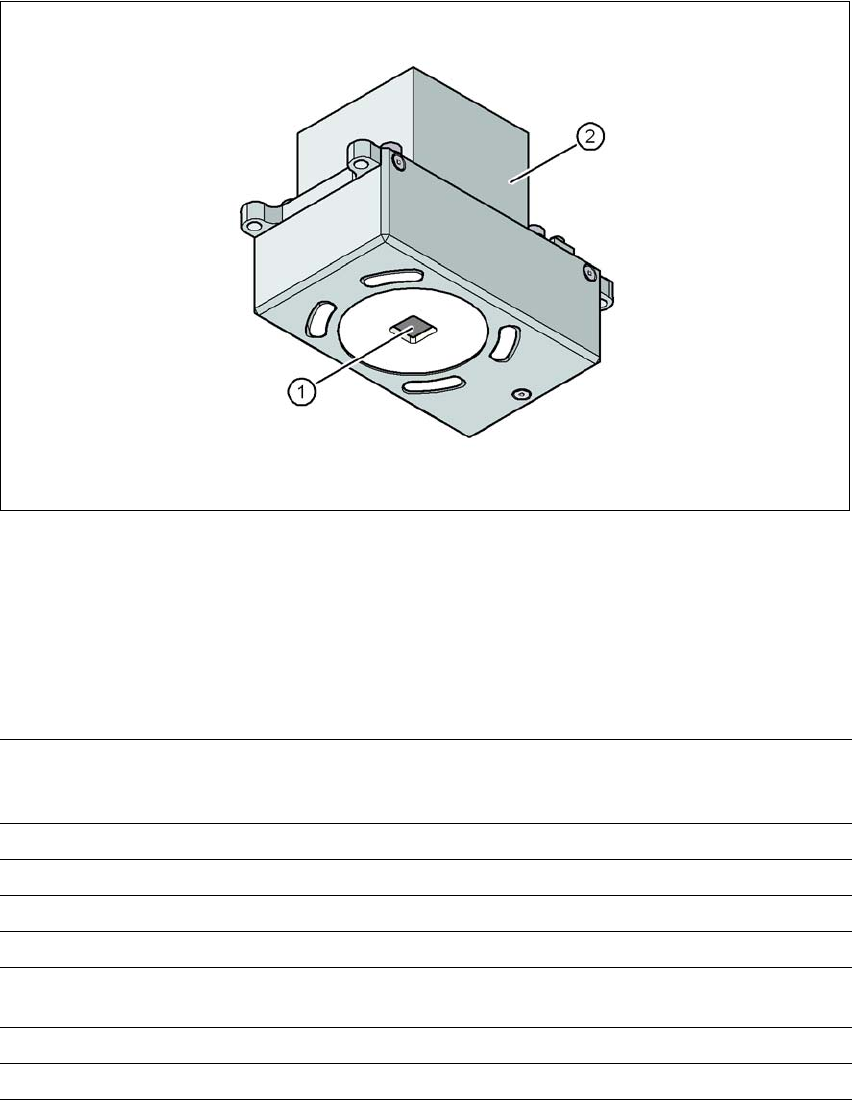

Bild 3.8 - 6 Kretskortkamera, typ 34, digital
(1) Kretskorts-kameraoptik och belysning
(2) Kameraförstärkare
3.8.5.2 Tekniska data
3
Kretskort-styrmärken Upp till 3 (Enkelkopplingar och flerutnyttjanden),
upp till 6 vid tillvalet "Långa kretskort" (optionala märken ges ut
av optimeringen).
Lokala styrmärken Upp till 2 per kretskort (kan vara av olika typer)
Bibliotek, minneskapacitet Upp till 255 styrmärkestyper per enkelkoppling
Bildbehandling Kantdetektionsmetod (Singular Feature) på basis av gråskalan
Belysningstyp Belysning framifrån (tre fritt programmerbara nivåer)
Identifieringstid per märke/kas-
sationsmärke
20 ms - 200 ms
Synfält 5,78 x 5,78 mm²
Avstånd till fokalplanet 28 mm
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Visionsystem Från programversion SR.70x.xx Utgåva 01/2011
168
3.8.6 Styrmärken-kriterier
3
3.8.7 Bläckpunkt-kriterier
3
2 märken förmedla
3 märken förmedla
X- / Y-placering, vridningsvinkel mellan medel KK-dragning
dessutom: klippning, dragning separat i X- och Y-riktning
Märkformar Syntetiska märken: cirkel, kryss, kvadrat, rektangel, romb, cirku-
lära, kvadratiska och rektangulära konturer, dubbelkors
Mönster: valfritt
Märkytor
Koppar
Tenn
Utan oxidation och lödstopplack
Välvning 1/10 av strukturbredd, alltid bra kontrast mot omgiv-
ningen
Mått syntetiska märken
Min. X/ Y-storlek för cirkel och rektangel:
Min. X/ Y-storlek för cirkelring och rektangelram:
Min. X/ Y-storlek för kors:
Min. X/ Y-storlek för dubbelkors:
Min. X/ Y-storlek för romb:
Min. rambredd för cirkelring och rektangelram:
Min. balkbredd/balkavstånd för kors, dubbelkors:
Max. X/ Y- storlek för alla märkesformer:
Max. balkbredd för kors, dubbelkors:
Min. toleranser generellt:
Max. toleranser generellt:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% av märkmåttet
20% av märkmåttet
Mått på mönster
Min. storlek
Max. storlek
0,5 mm
3 mm
Märkesomgivning Fritt utrymme runt styrmärken inte nödvändigt, om ingen liknan-
de märkesstruktur finns innanför sökfältet.
Metoder - Syntetisk märkavkänningsförfarande
- Mellan gråskala
- Histogram-metod
- Template Matching
Storlek på märkformerna resp.
strukturer
Syntetiska märken
Andra förfaranden
Storlek syntetiska märken se avsnitt 3.8.6
Styrmärken-kriterier,
sida 168
min. 0,3 mm
max. 5 mm
Täckmaterial God täckning
Identifieringstid Beroende på metod 20 ms - 0,2 s
