3.9.3.3 Möjligheter att kombinera LDU-X med ytmonteringshuvuden
3
3.9.3.4 Begränsningar
– Begränsat hämtningsområde för ytmonteringshuvudena:
SIPLACE X4I: på alla ställplatser
SIPLACE X4/X3/X2: på ställplatserna 1 och 3
– LDU-X skall tas med manuellt i uppsättningen.
– LDU-X får endast riggas i spåren 7-26.
– På varje komponentvagn får endast en LDU-X ställas.
– Waffel-pack-hållaren och LDU-X får inte riggas i en komponentvagn.
– Linjärtransportörer får inte ställas bredvid en LDU-X.
– MTC och LDU-X får endast riggas med en portal i ett ytmonteringsområde.
– En portal kan endast hämta från en LDU-X, även om den kan hämta från två ställplatser.
3.9.3.5 Dipplattor för specificerade flussmedels-yttjocklekar
ANM 3
Observera att flussmedelstjockleken beror på vilket flussmedel, som används. Även om kompo-
nenten och den önskade flussmedelshöjden är detsamma kan den erforderliga dipp-plattedjupet
variera vid olika flussmedel.
Ytmonteringshuvuden
Automat C&P20 CPP (övre
montageposition)
CPP (nedre
montageposition)
TH
SIPLACE X4I Ja
a
a) Endast med LDU-X från funktionsnivå 02
Ej användbar Ja Ej användbar
SIPLACE X4 Ja
a
Ja Ja Ja
SIPLACE X3 Ja
a
Ja Ja Ja
SIPLACE X2 Ja
a
Ja Ja Ja
Dipplattans djup Artikelnr
20 μm 00117022-xx
25 μm 00117020-xx
30 μm 00117023-xx
45 μm 00117043-xx
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 X-matare
187
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
140 µm 00117044-xx
150 µm 00117045-xx
160 µm 00117046-xx
170 μm 00117054-xx
180 µm 00117047-xx
190 µm 00117048-xx
200 µm 00117049-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
250 µm 00117051-xx
260 µm 00117052-xx
270 µm 00117053-xx
280 μm 00117034-xx
290 µm 00117055-xx
300 μm 00117041-xx
310 µm 00117056-xx
320 μm 00117035-xx
330 µm 00117057-xx
340 µm 00117058-xx
350 µm 00117059-xx
360 μm 00117036-xx
370 µm 00117061-xx
380 µm 00117062-xx
390 µm 00117063-xx
400 μm 00117040-xx
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
X-matare Från programversion SR.70x.xx Utgåva 01/2011
188
3.9.4 Mataradapter för X-serien
Artikelnr 00141305-xx Adapter för matare till X-serien
Artikelnr 00141308-xx Adapterplatta för Reject Conveyor
Artikelnr 00141310-xx Adapterplatta för Label Presenter SIPLACE
3
X-bandmatarnas spektrum utvidgades med längsgående vibrationsmatare, Label Presenter och
Reject Conveyor (avfallshanteringsmodul). Med en adapter kan S-vibrationsmatare, Label Pre-
senter och Reject Conveyor rustas om för användning på komponentvagnar i serie X. Förutom
mekaniken, har adaptern också en elektronisk funktion. Den omvandlar kommunikationssigna-
lerna från S-mataren till signaler för det utvidgade Z-serieprotokollet. Dessutom är kompletterande
funktioner, som t.ex. matningsmodulens identifiering implementerade.
ANM 3
S-vibrationslängsmatare, Label Presenter och Reject Conveyor kan inte sättas på komponen-
tvagnar, när dessa ligger i gripområdet för ett SpeedStar (C&P20).
3.9.4.1 Mataradapter för X-serien med Label Presenter
3

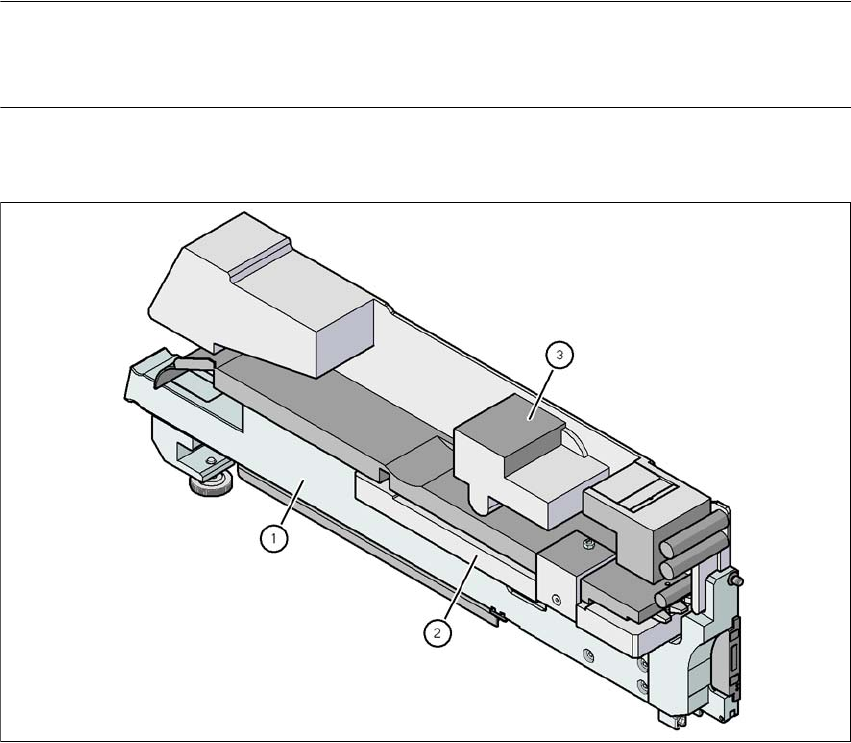

Bild 3.9 - 14 Mataradapter för X-serien med Label Presenter
(1) Adapter för matare till X-serien (artikelnr 00141305-xx)
(2) Adapterplatta för Label Presenter SIPLACE (artikelnr 00141310-xx)
(3) Label Presenter
