Skötselinstruktion SIPLACE X-serie Inledning Från programversion SR.70x.x x Utgåva 01/2011 Maskinbeskrivning 19 För bearbetni ngen av komponentern a används tre ytmonte ringsvarianter: – Collect&Place-metoden, – Pick…
Inledning Skötselinstruktion SIPLACE X-serie
Maskinbeskrivning Från programversion SR.70x.xx Utgåva 01/2011
18
1

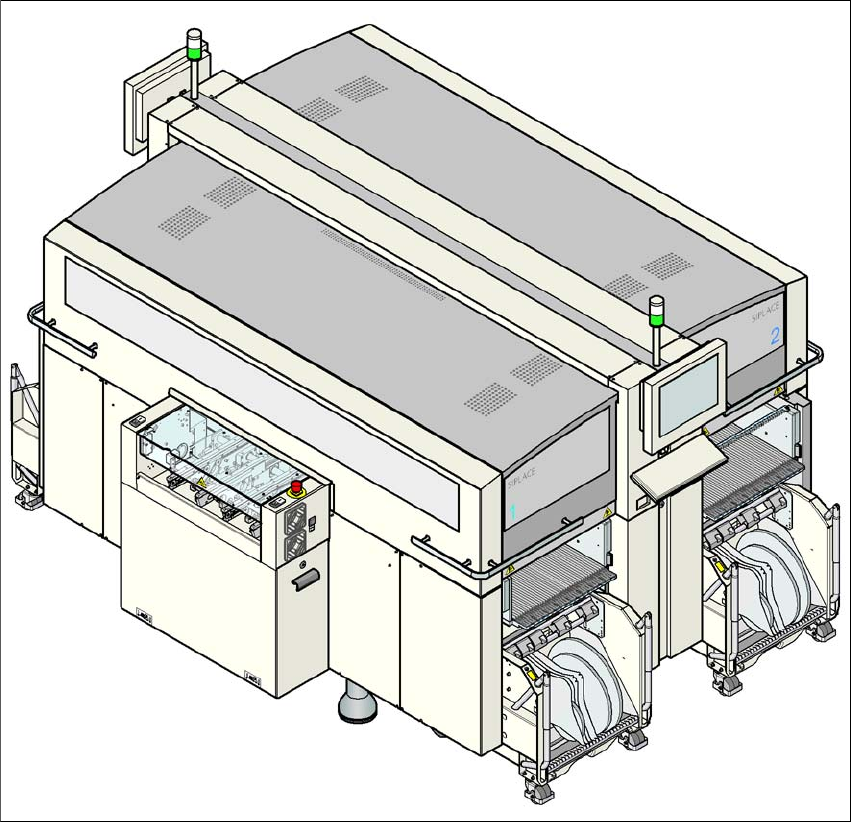

Bild 1.0 - 2 Ytmonteringsautomat SIPLACE X4
1.1 Maskinbeskrivning
Ytmonteringsautomaterna SIPLACE X4I, X4, X3 och X2 utmärker sig av
– maximal precision,
– hög flexibilitet vid konfigureringen,
– ytmonteringskapacitet upp till High End-processområdet och
– ett brett komponentspektrum från 01005-komponenter upp till storleken
125 x 10 mm².
Skötselinstruktion SIPLACE X-serie Inledning
Från programversion SR.70x.xx Utgåva 01/2011 Maskinbeskrivning
19
För bearbetningen av komponenterna används tre ytmonteringsvarianter:
– Collect&Place-metoden,
– Pick&Place-metoden och
– en kombination av Collect&Place- och Pick&Place-metoden (blandat läge).
1
Basen för ytmonteringssystemen är en vridstyv och vibrationsdämpande maskinram. Denna ga-
ranterar en hög produktionskvalitet och liten miljöbelastning för de anställda, då skak- och vibra-
tionsljud är reducerade till ett minimum. Portalerna är tillverkade av lätt, men ändå mycket styvt
kolfibermaterial.
Ytmonteringsautomaten SIPLACE X4I har fyra portaler. I varje ytmonteringsområde är de båda
portalerna spegelvänt anordnade. Portalerna kan riggas med C&P20 och det nya CPP-huvudet.
Tillsammans med optimeringen av programmet leder detta till kortare slag och därmed högre yt-
monteringskapaciteter.
Även ytmonteringsautomaten SIPLACE X4 är utrustad med 4 portaler. Utöver C&P20-huvudet
och CPP-huvudet kan också TwinStar riggas, vilket leder till en avsevärt utvidgning av kompo-
nentspektrumet.
Ytmonteringsautomaten SIPLACE X3 har 3 portaler, två av dessa i ytmonteringsområde 1 och 1
portal i ytmonteringsområde 2. Ytmonteringsautomaten SIPLACE X2 har totalt 2 portaler, dvs. 1
portal i varje ytmonteringsområde. På båda ytmonteringsautomater kan C&P20, CPP-huvudet
och TwinStar riggas.
Ytmonteringshuvudena låter sig positioneras i X- och Y-riktningarna oberoende av varandra med
linjärmotorer, snabbt och noggrant.
Genom den av ASM Assembly Systems utvecklade principen huvud-modulariteten kan ytmonte-
ringshuvuden bytas enkelt och snabbt. En översikt över konfigurationen av ytmonteringshuvud
finner ni i avsnitt 1.1.1
, 1.1.2, 1.1.3, 1.1.4 och 1.1.5 från sida 20.
För komponentmatningen finns fyra ställplatser, som kan riggas med komponentvagnar.
Till automaterna SIPLACE X2, X3, och X4 kan såsom ett alternativ till detta upp till två Matrix Tray
Changer dockas till istället för komponentvagnar
Ytmonterings-
metod
Ytmonterings-
huvud
Komponentspektrum Ytmonterings-
automat
Collect&Place
(C&P)
SpeedStar (C&P20)
MultiStar (CPP)
01005 - 6 x 6 mm²
01005 - 27 x 27 mm²
X4I, X4, X3, X2
X4I, X4, X3, X2
Pick&Place
(P&P)
TwinStar (TH)
MultiStar (CPP)
0201 - 125 x 10 mm²
01005 - 50 x 40 mm²
X4, X3, X2
C&P + P&P
(blandat läge)
MultiStar (CPP) 01005 - 32 x 32 mm² X4, X3, X2
Inledning Skötselinstruktion SIPLACE X-serie
Maskinbeskrivning Från programversion SR.70x.xx Utgåva 01/2011
20
1.1.1 SIPLACE X4I
X4I-ytmonteringsautomaten är utrustad med 4 portaler, vardera två portaler för varje ytmonte-
ringsområde (YO), varvid portalerna 3 resp. 1 är anordnade spegelvänt mot varandra.
Följande ytmonteringshuvud-konfigurationer är möjliga på X4I-automaten:
a) Ytmonteringsområde 1
b) Ytmonteringsområde 2
Kapacitetsdata finns i avsnitt 3.1, sidan 101.
1.1.2 SIPLACE X4
X4-ytmonteringsautomat är utrustad med fyra portaler för båda ytmonteringsområdena (YO). Föl-
jande ytmonteringshuvud-konfigurationer är möjliga på X4-automaten:
a) Ytmonteringsområde 1
b) Ytmonteringsområde 2
Kapacitetsdata finns i avsnitt 3.1, sidan 101.
1
Ytmonteringshuvuden YO2
b
Ytmonteringshuvuden YO1
a
C&P20/C&P20 CPP / CPP
C&P20/C&P20 Ja Nej
CPP / CPP Ja Ja
1
Ytmonteringshuvude
n YO2
b
Ytmonteringshuvuden YO1
a
C&P20/C&P20 CPP / CPP CPP/TH TH/TH
C&P20/C&P20 Ja Nej Nej Nej
CPP / CPP Ja Ja Nej Nej
CPP/TH Ja Ja Ja Nej
TH/TH Ja Ja Ja Ja
